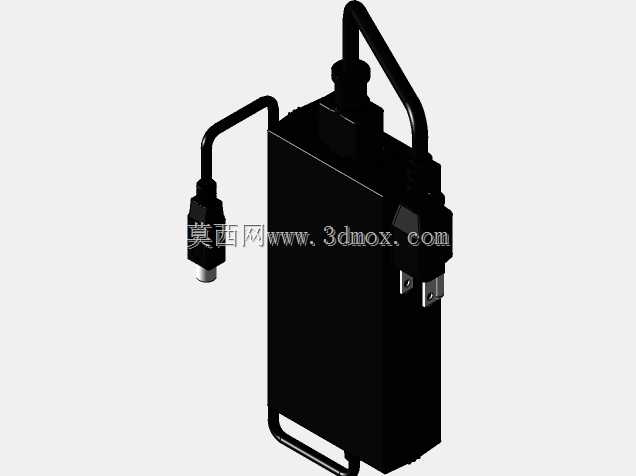

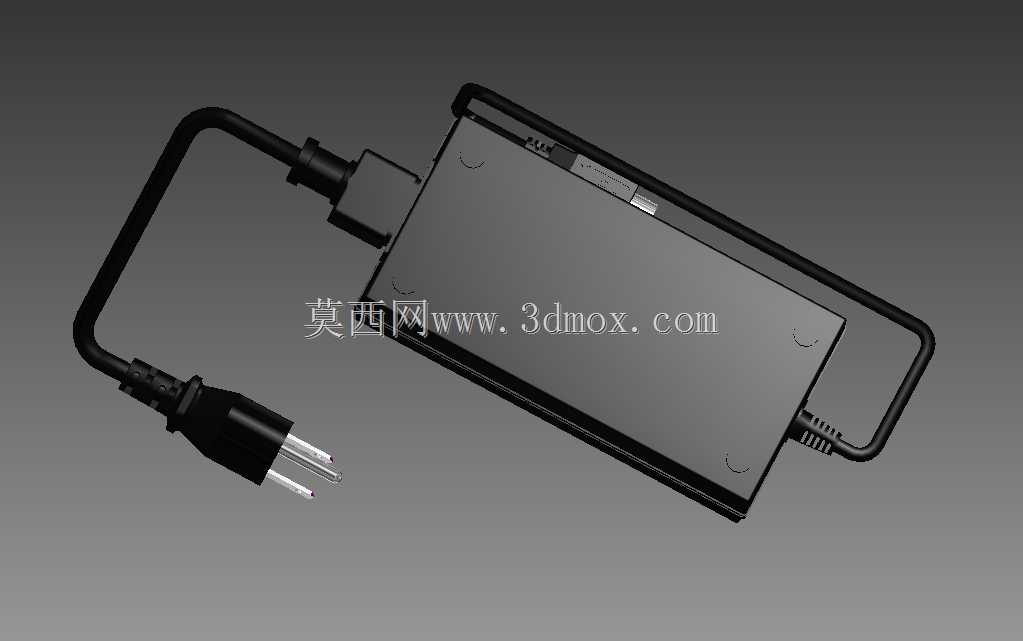

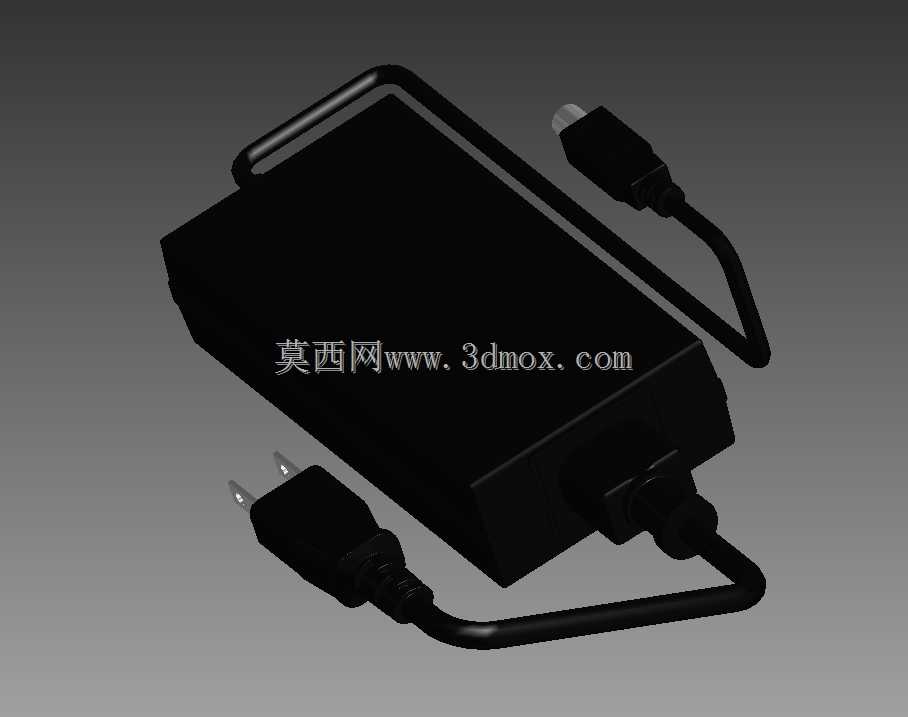

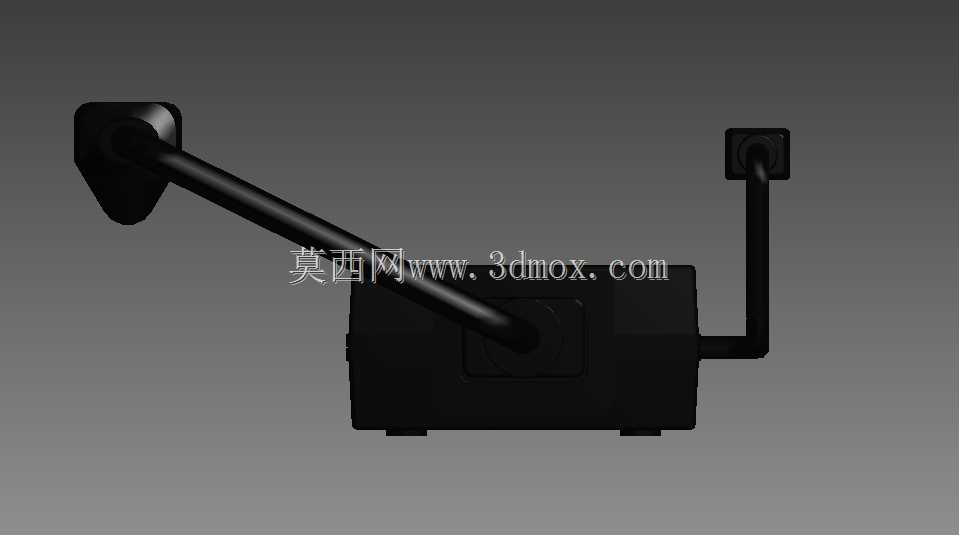

笔记本电源适配器带连接线结构设计

日常接触的笔记本外置供电组件，核心是完成市电到设备适配电压的转换输出，这套带连接线的电源砖结构，建模时需要兼顾内部元件排布空间与外部走线的抗弯折需求。从实际应用场景看，这类供电组件广泛适配消费类电子设备、小型工业便携终端的外置供电，使用场景覆盖桌面办公、移动外勤作业、临时设备调试等多种环境，因此结构设计上首先要考虑外壳的抗冲击性能，以及出线位置的应力释放结构。

建模过程中，主体外壳的分型面设置在侧边中缝位置，既方便内部PCB板、整流元件、滤波电容的装配定位，也能保证合模后外壳的接缝平整，减少日常使用中灰尘、液体溅入的风险。主体外壳的边角全部做R3-R5的圆弧过渡，一方面避免尖锐棱角划伤使用者或剐蹭设备线材，另一方面也能提升外壳注塑成型时的熔体流动性，减少尖角位置的应力集中问题，降低跌落时外壳开裂的概率。

两端的连接线分别做了差异化的结构设计：输入端连接市电的线缆采用较粗的线径，外皮选用耐磨的PVC材质，插头位置做了加厚的应力缓冲套，长度控制在15mm左右，能有效缓解日常插拔、拖拽时线缆根部的弯折疲劳，避免内部铜芯断裂；输出端连接设备的线缆线径稍细，适配低压直流输出的载流需求，末端的DC插头或Type-C接头（根据适配设备不同可替换结构）同样设置了缓冲结构，接头与线缆衔接处做了锥形过渡，减少小角度弯折时的线材损伤。

从安装边界与尺寸适配来看，主体电源砖的长宽高比例控制在3:2:1左右，平放时底部预留了0.8mm的凸点支撑脚，既能让外壳底部与放置面留出空隙辅助散热，也能避免底部直接摩擦桌面造成外壳磨损。建模时特意预留了内部元件的安全间隙，高压侧与低压侧的元件排布距离满足安规要求，外壳内壁设置了对应的定位筋条，不需要额外打胶就能完成内部元件的卡接固定，提升装配效率。线缆与主体衔接的位置设置了内嵌式的线卡结构，能承受15kg以上的轴向拉力，避免外力拖拽时线缆直接拉扯内部接线端子造成电路故障。整体结构没有多余的装饰性特征，所有曲面与结构都服务于实际使用需求，无论是做结构验证还是装配模拟，都能直接对应实际量产的产品结构逻辑。
