计算机图形卡鼓风机式冷却叶轮结构设计

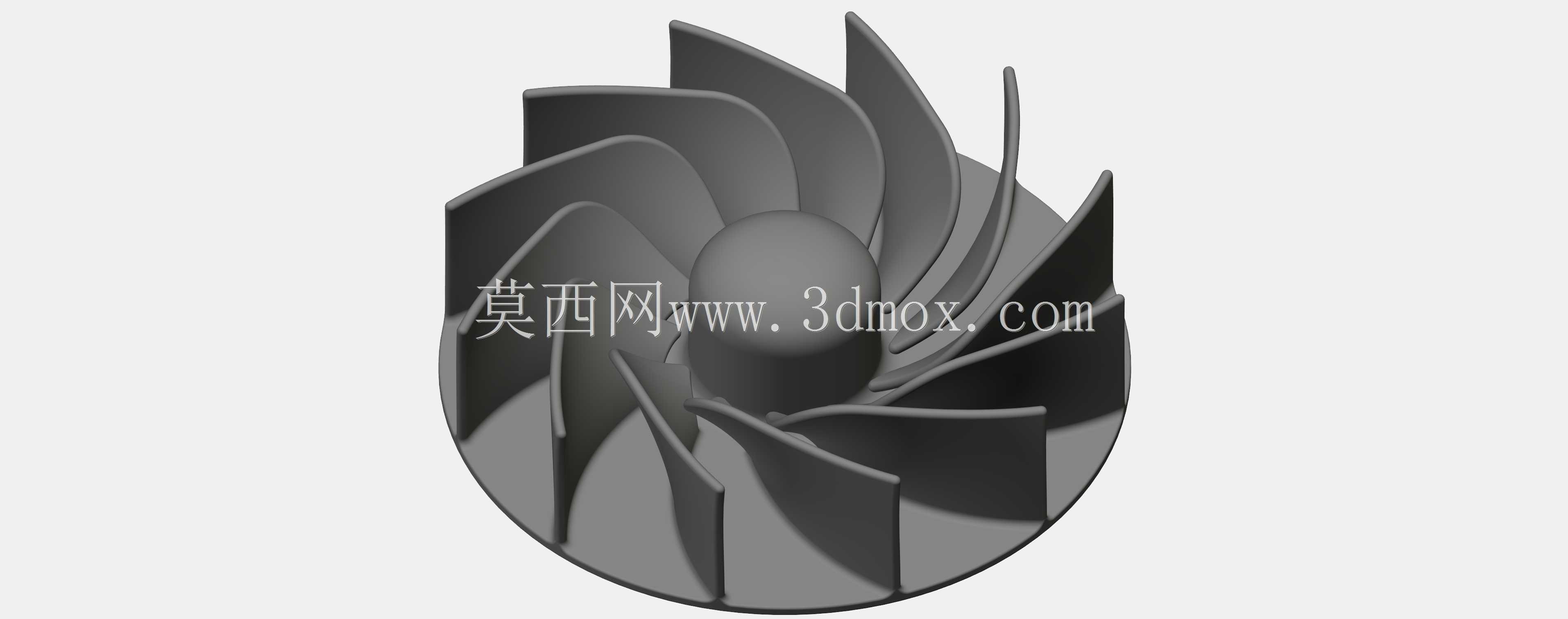

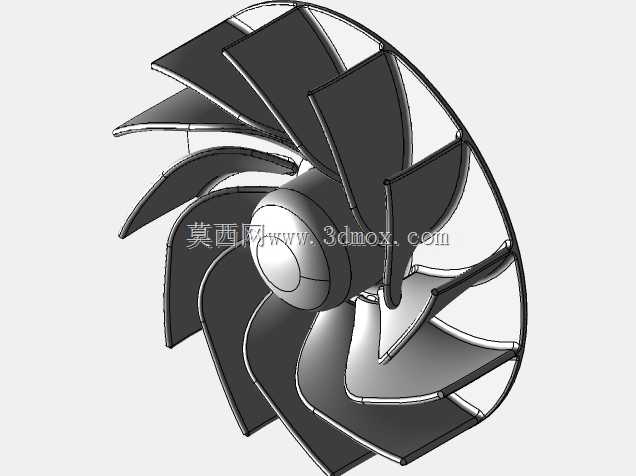

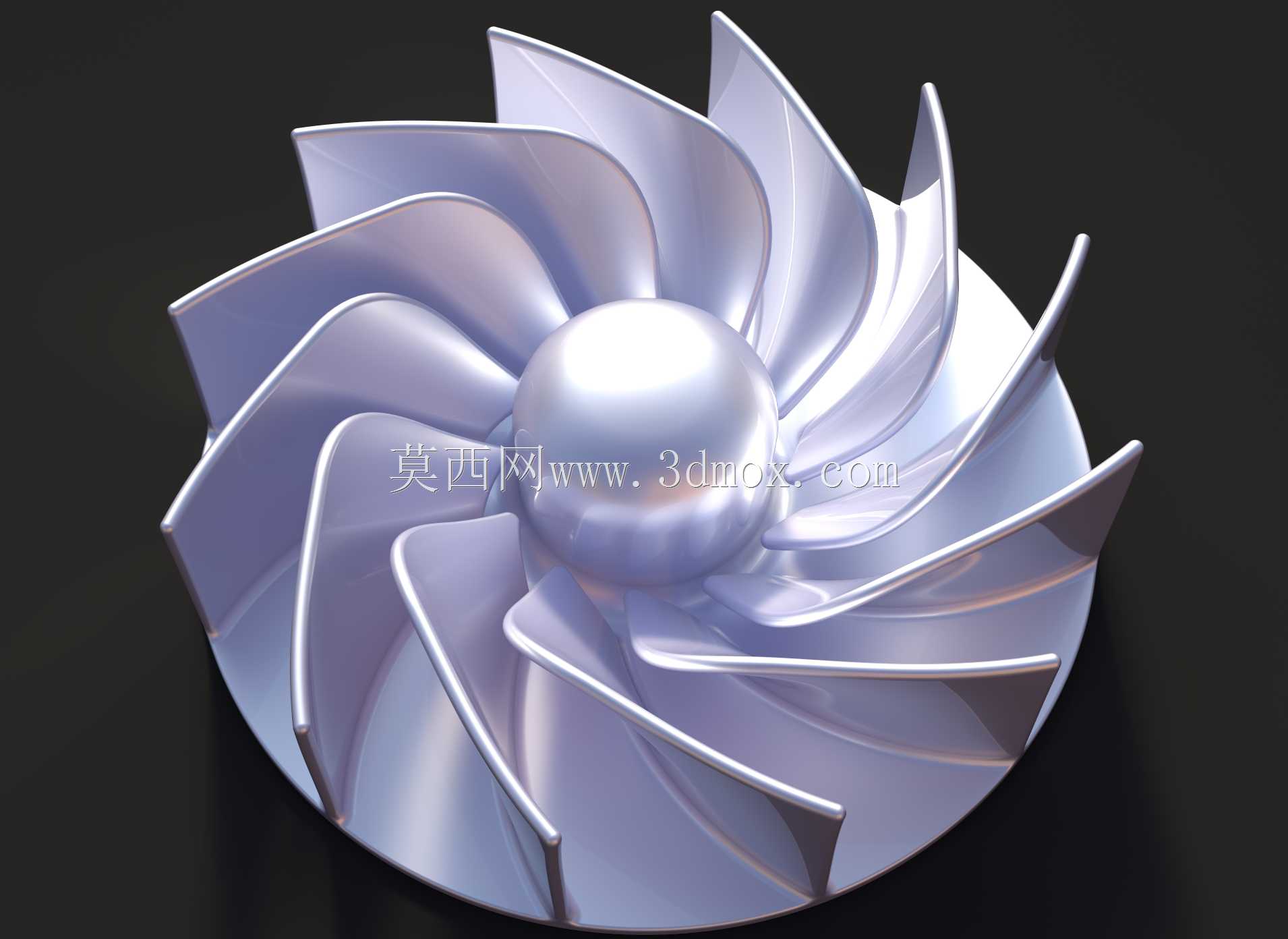

该款叶轮主要面向计算机图形卡的鼓风式冷却场景，作为显卡散热系统的核心动部件，承担着将散热鳍片携带的热量通过强制对流快速带出机箱的作用，直接决定高负载工况下图形核心的温度控制稳定性，避免显卡因过热出现降频、核心脱焊等故障。从结构设计来看，这款叶轮采用后弯式长短叶片复合布局，长叶片负责构建主要的气流通道，短叶片布置在相邻长叶片的流道中段，能够有效抑制大流量工况下叶道内的气流分离，降低叶轮旋转过程中的涡流损失，同时兼顾风压输出与运行噪音控制，适配显卡有限的安装空间下的散热需求。轮毂采用半球形导流结构，能够平滑引导轴向进入的气流转向径向流出，减少进气端的气流冲击损失，降低叶轮进口处的湍流噪音，这一设计在小尺寸高速旋转的散热部件中尤为关键，毕竟显卡散热风扇的转速通常可达数千转每分钟，微小的结构不合理都会被放大为明显的风噪与效率损失。叶片的型线采用等变曲率设计，从轮毂处的根部到轮缘处的叶尖，叶片安装角平滑过渡，既保证了叶片自身的结构强度，避免高速旋转下叶片出现形变断裂，也能让气流在叶道内的加速过程更平缓，减少气流与叶片表面的摩擦损失。在安装边界上，这款叶轮的轴向尺寸控制得较为紧凑，能够适配显卡散热器的有限堆叠空间，轮缘处的间隙预留符合小尺寸离心风扇的设计规范，既不会因为间隙过大导致气流回流损失风压，也不会因为间隙过小出现叶轮与风罩的擦碰故障。叶轮中心的安装孔适配常见的显卡散热电机轴径，定位台阶的尺寸与常规散热电机的端盖匹配，不需要额外的转接结构就可以完成装配，能够直接适配多数公版与非公版显卡的散热模组替换需求。实际应用中，这类鼓风式冷却叶轮相比普通轴流风扇，能够在狭窄的流道内建立更高的静压，更适合显卡这种带有密集散热鳍片、气流阻力较大的散热场景，能够将气流精准压入鳍片间隙，带走鳍片上堆积的热量，避免出现鳍片边缘有气流、中心区域无风的散热死角。设计过程中需要反复校核叶片的固有频率，避开电机常用转速区间的共振点，防止长期运行下叶片出现疲劳断裂，同时叶片的壁厚采用渐变设计，根部厚度大于叶尖厚度，在保证结构强度的前提下尽可能降低叶轮自身的转动惯量，减少电机启动时的负载冲击，延长散热电机的使用寿命。
