香橙派4开发板配套保护外壳结构设计

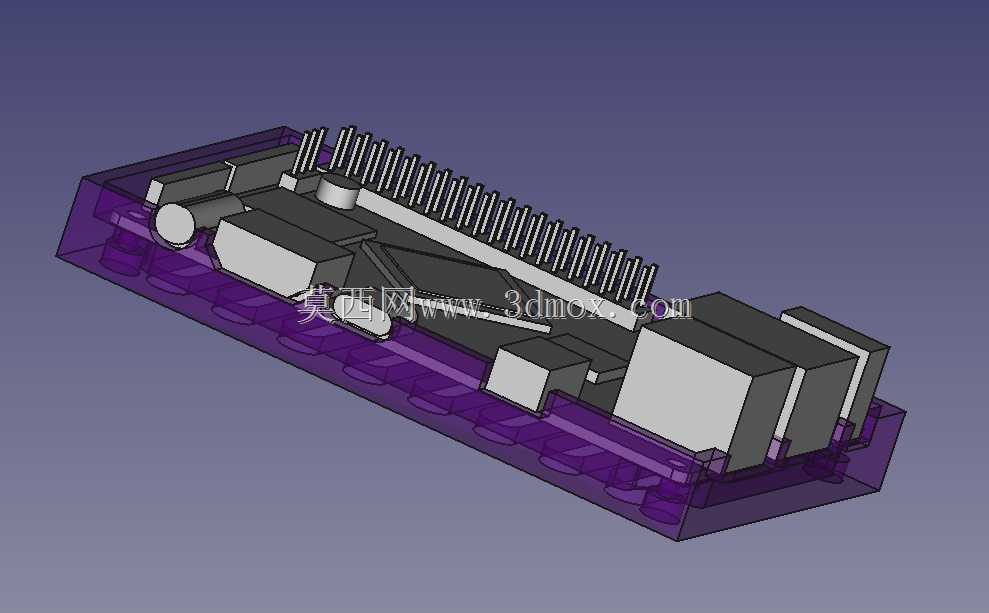

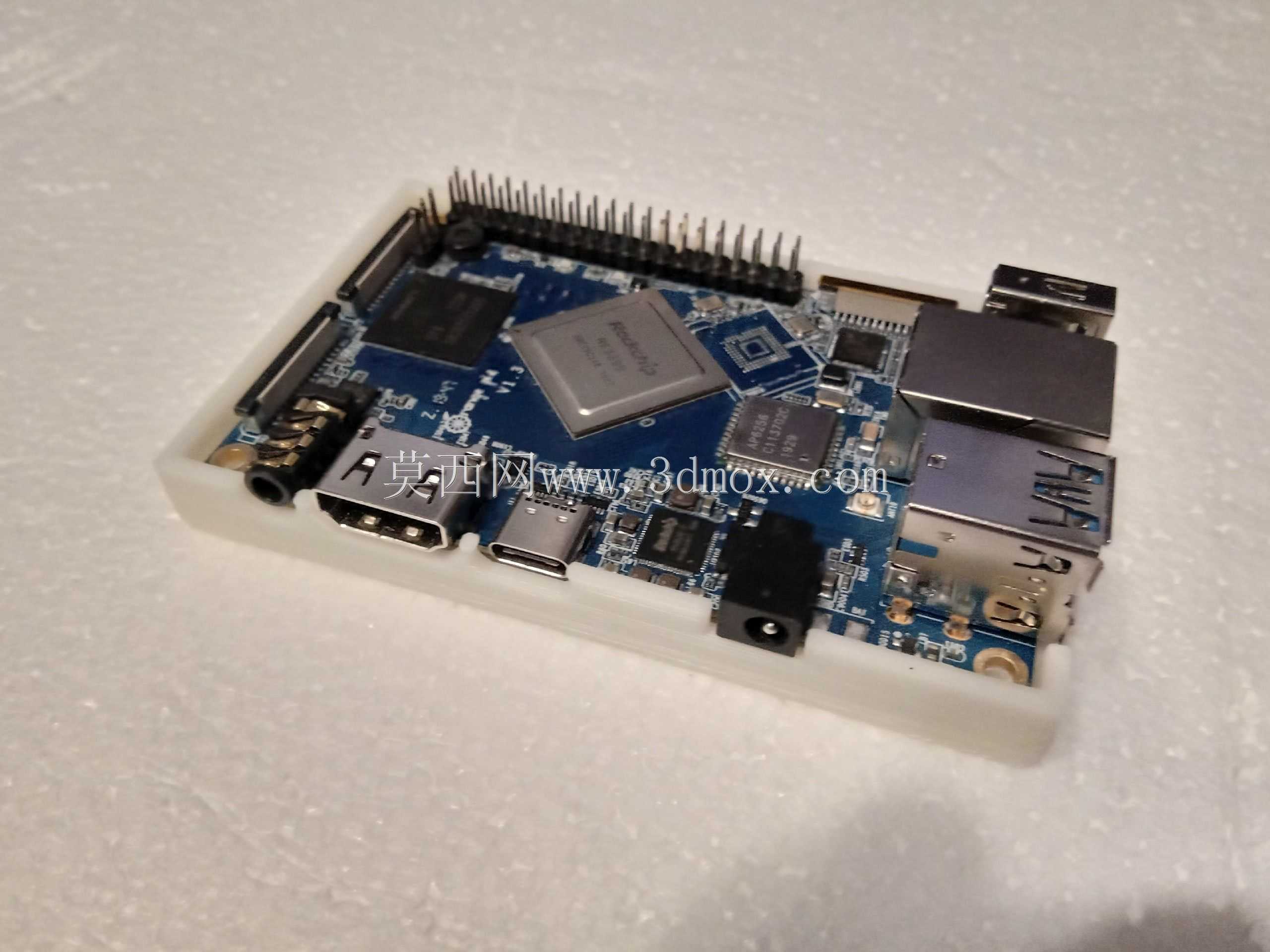

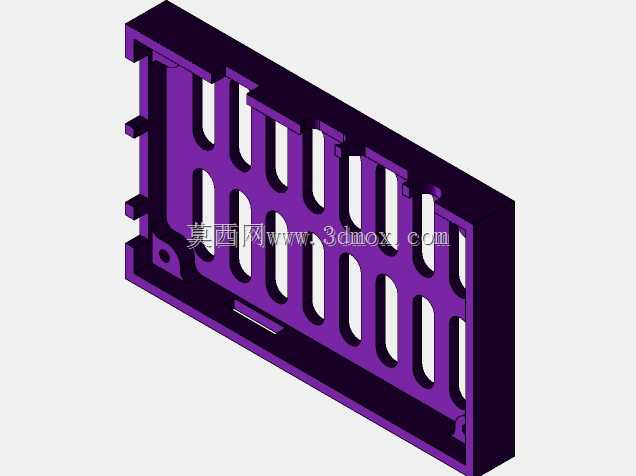

这款针对香橙派4开发板设计的配套外壳，主要面向嵌入式开发、小型智能硬件集成、边缘计算节点搭建等场景使用，日常在创客项目原型验证、工业现场小型数据采集终端、家用轻量服务器搭建等场景中，都能为核心电路板提供可靠的物理防护。设计过程中首先围绕开发板本身的接口布局做避让规划，板载的HDMI接口、Type-C供电口、RJ45网口、USB接口、3.5mm音频口以及GPIO排针区域，都在外壳对应位置预留了精准的开口，不会出现外接设备插接受阻的情况，同时外壳边缘做了微倒角处理，既避免组装时刮手，也能减少日常磕碰带来的外壳崩边问题。外壳采用半包式结构，底部承托板完全贴合开发板的安装孔位，不需要额外加装固定铜柱，直接将开发板卡入预设的定位卡槽即可完成固定，组装全程不需要额外工具，后期拆解维护也十分便捷。考虑到开发板运行时主控芯片、内存颗粒会产生一定热量，外壳在主控对应区域没有做全封闭遮挡，预留了足够的散热空间，既可以搭配被动散热片使用，也不会阻碍空气自然对流，避免长时间高负载运行时出现积热问题。安装边界上，外壳整体尺寸完全贴合开发板的外轮廓，不会额外增加过多的安装占用空间，无论是嵌入到小型设备机箱内部，还是直接裸露放置在桌面使用，都不会出现尺寸干涉的问题。外壳侧壁的厚度控制在1.5mm，兼顾了结构强度与轻量化需求，日常搬运、拆装过程中不会轻易出现变形断裂的情况，同时针对开发板上的DC供电口、CSI摄像头接口等位置，也做了对应的开口避让，保证所有板载外设接口都能正常使用。在结构细节上，外壳的GPIO排针区域做了半高围挡设计，既可以避免日常使用中金属异物误触排针造成短路，也不会影响杜邦线的插拔操作，对于需要频繁外接传感器的开发场景十分友好。承托结构的内侧做了细微的防滑筋位，开发板装入后不会出现横向窜动，即使外壳受到轻微的冲击振动，电路板也不会和外壳发生相对位移，避免板载元件被磕碰损伤。
