三孔镂空框架式工业塑胶防护盖结构设计

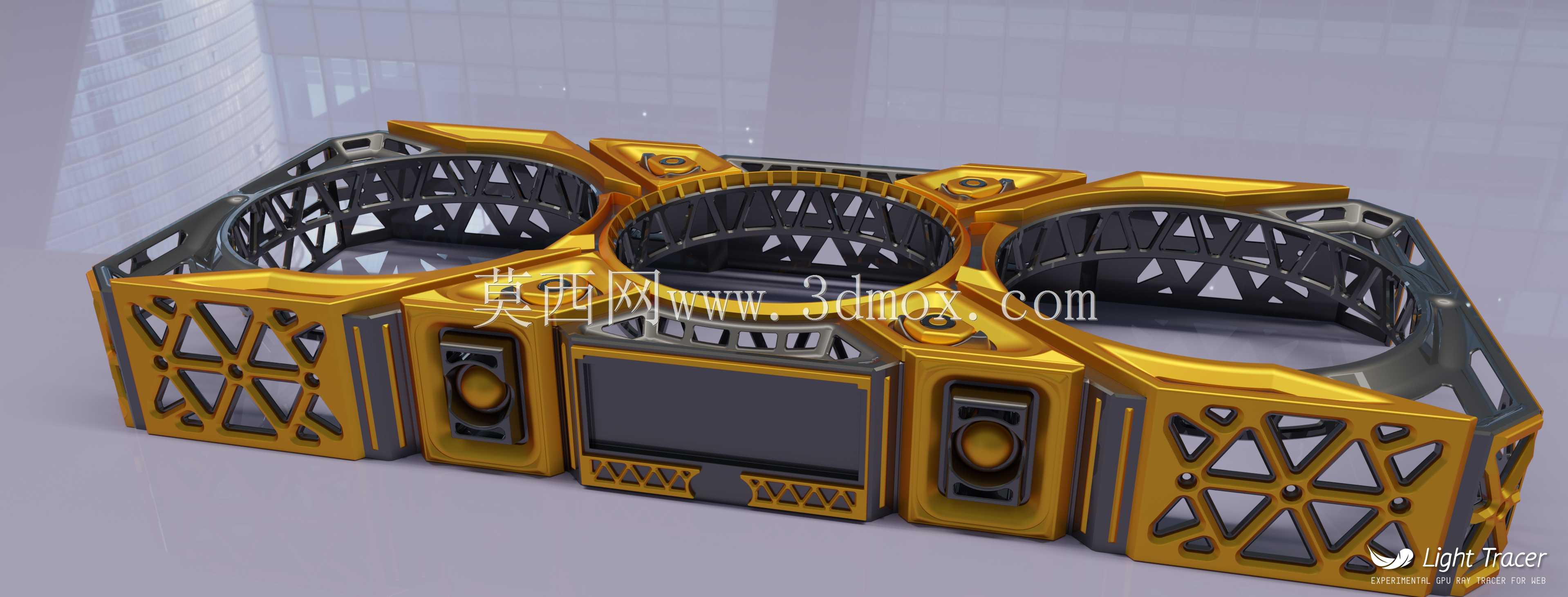

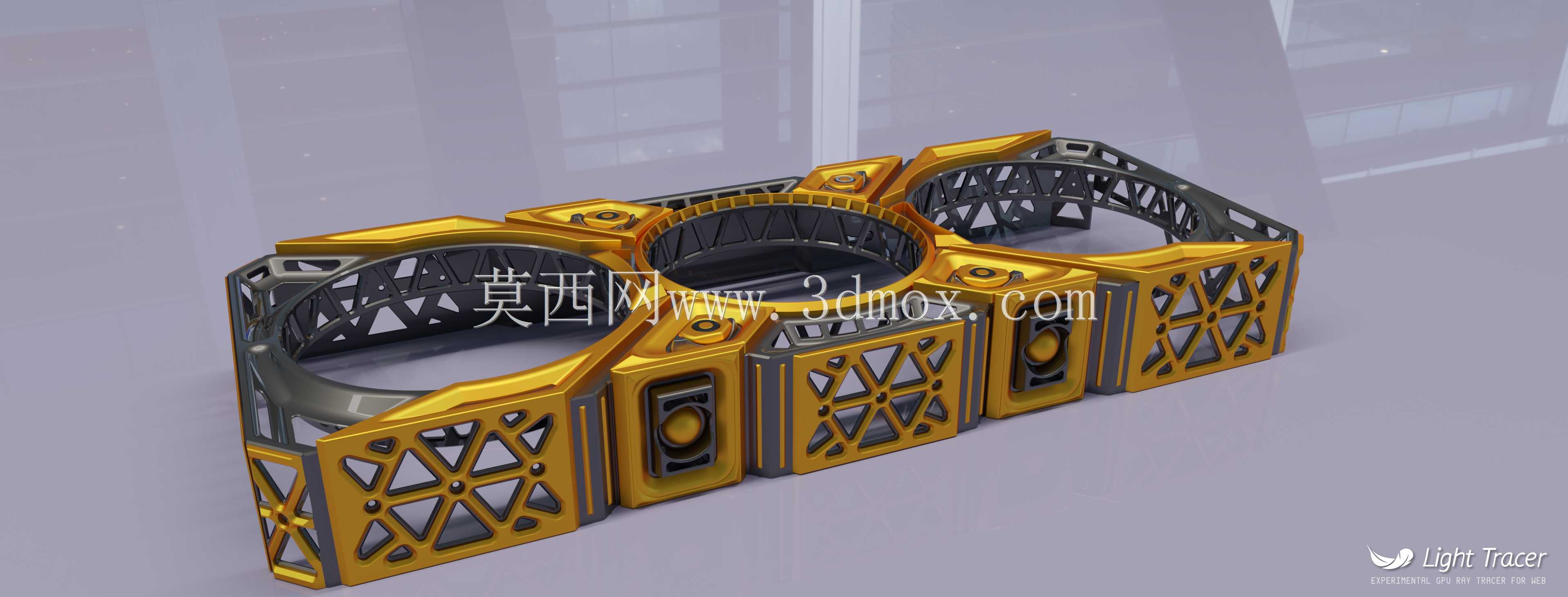

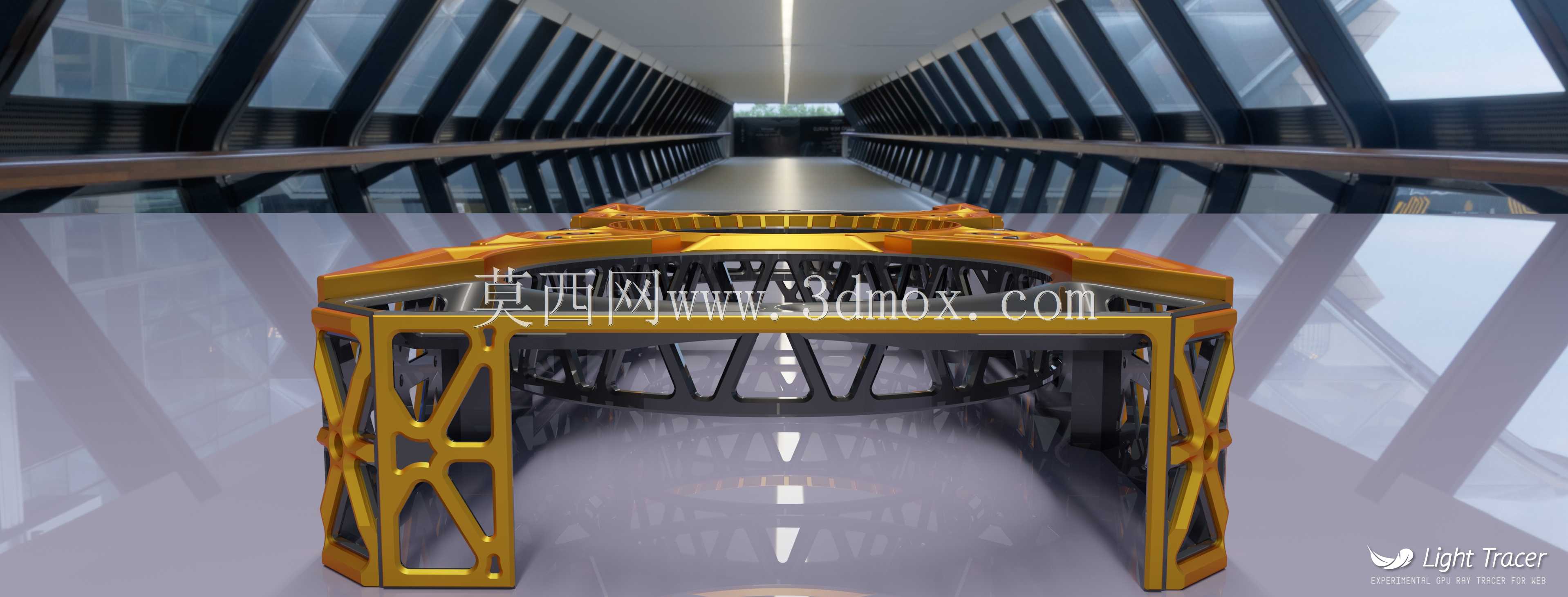

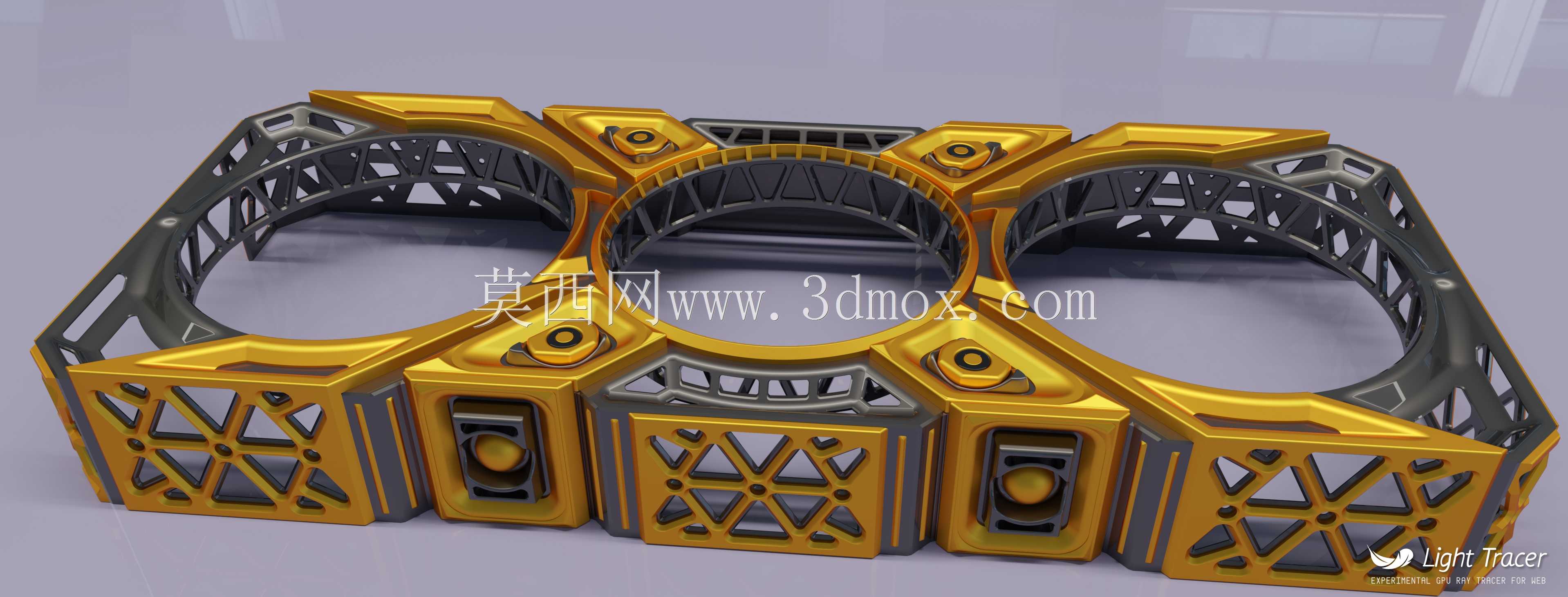

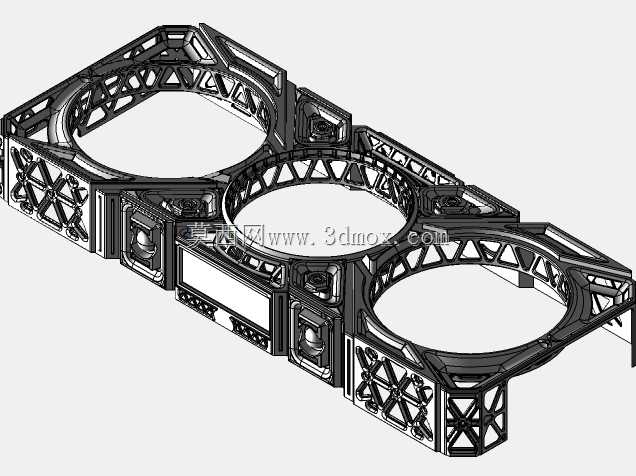

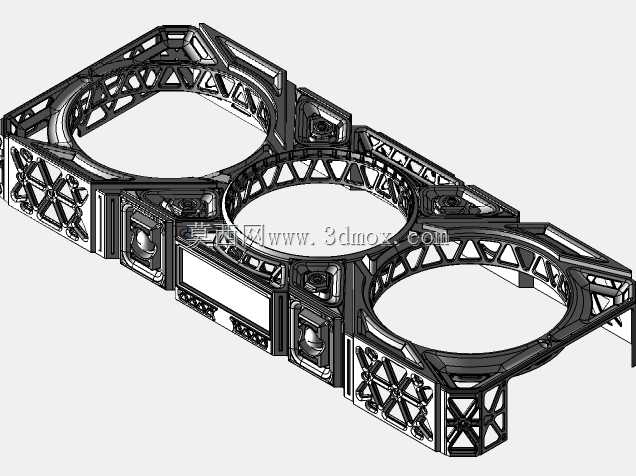

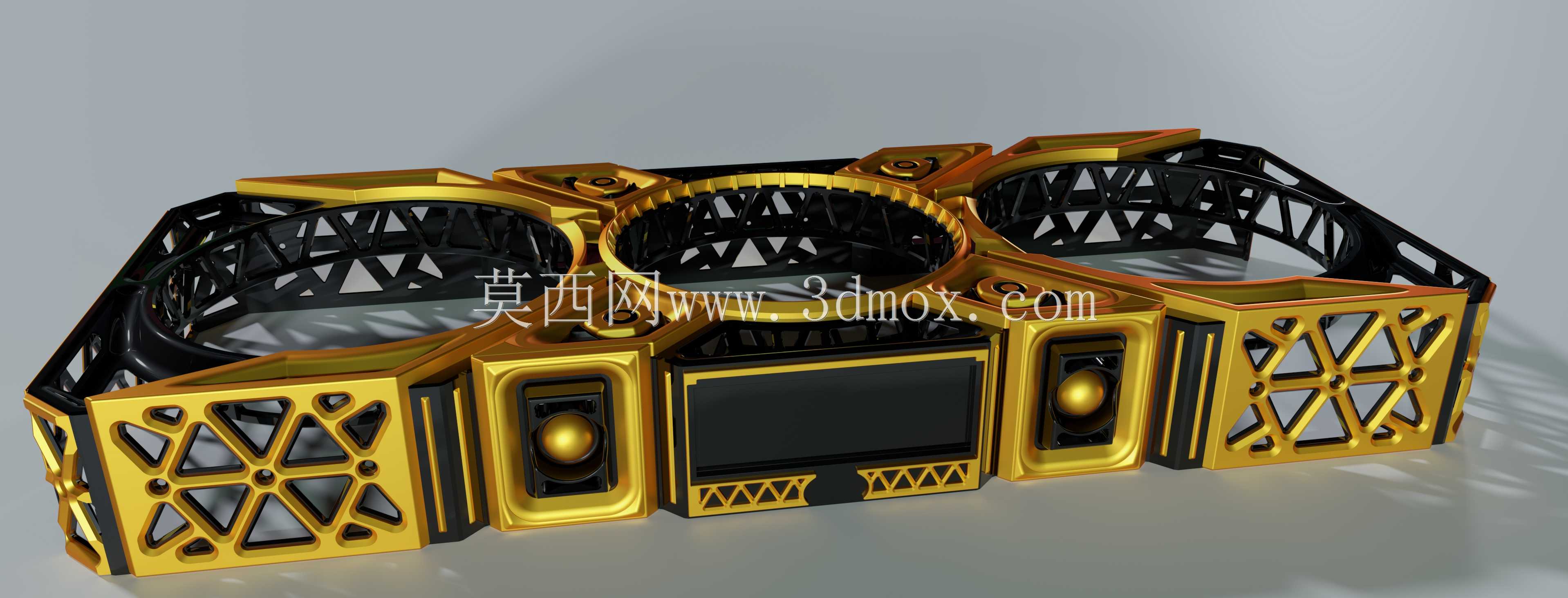

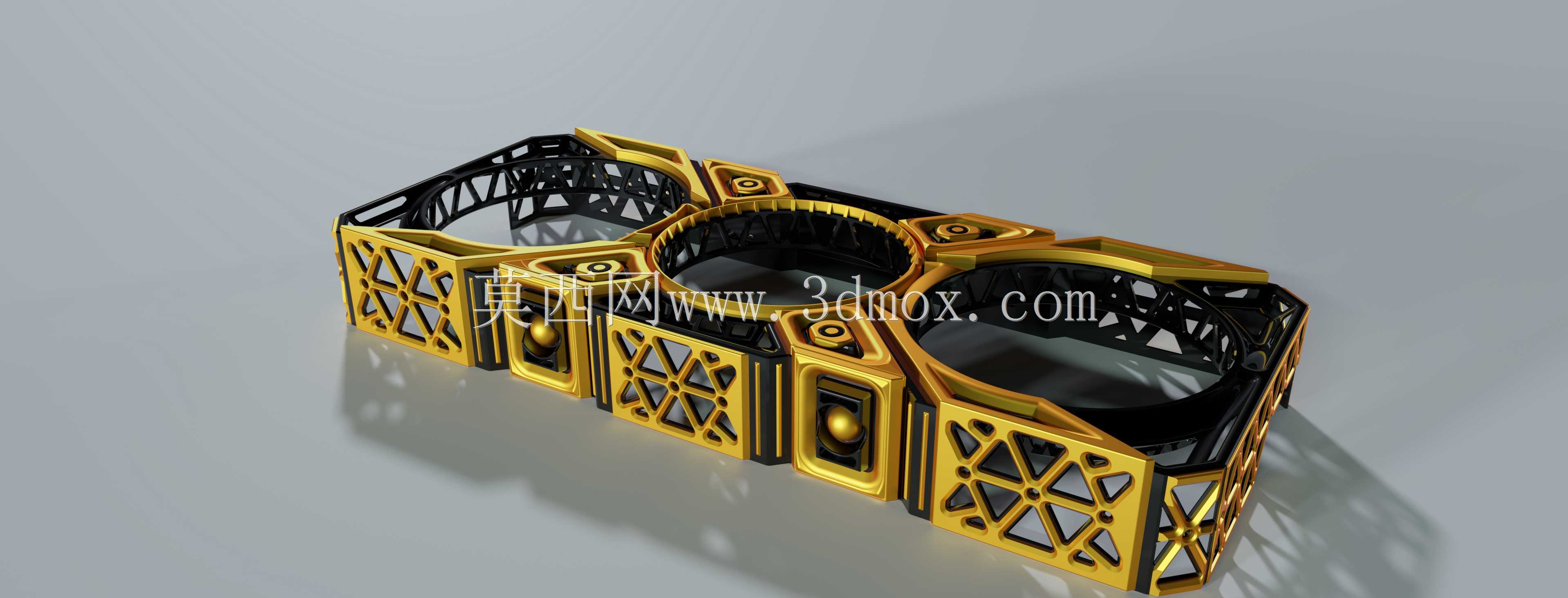

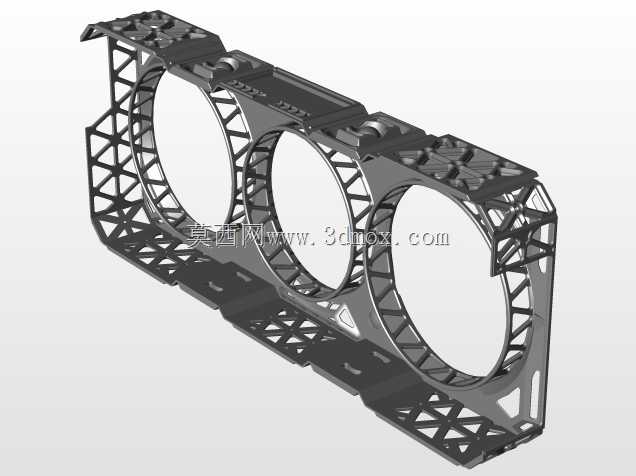

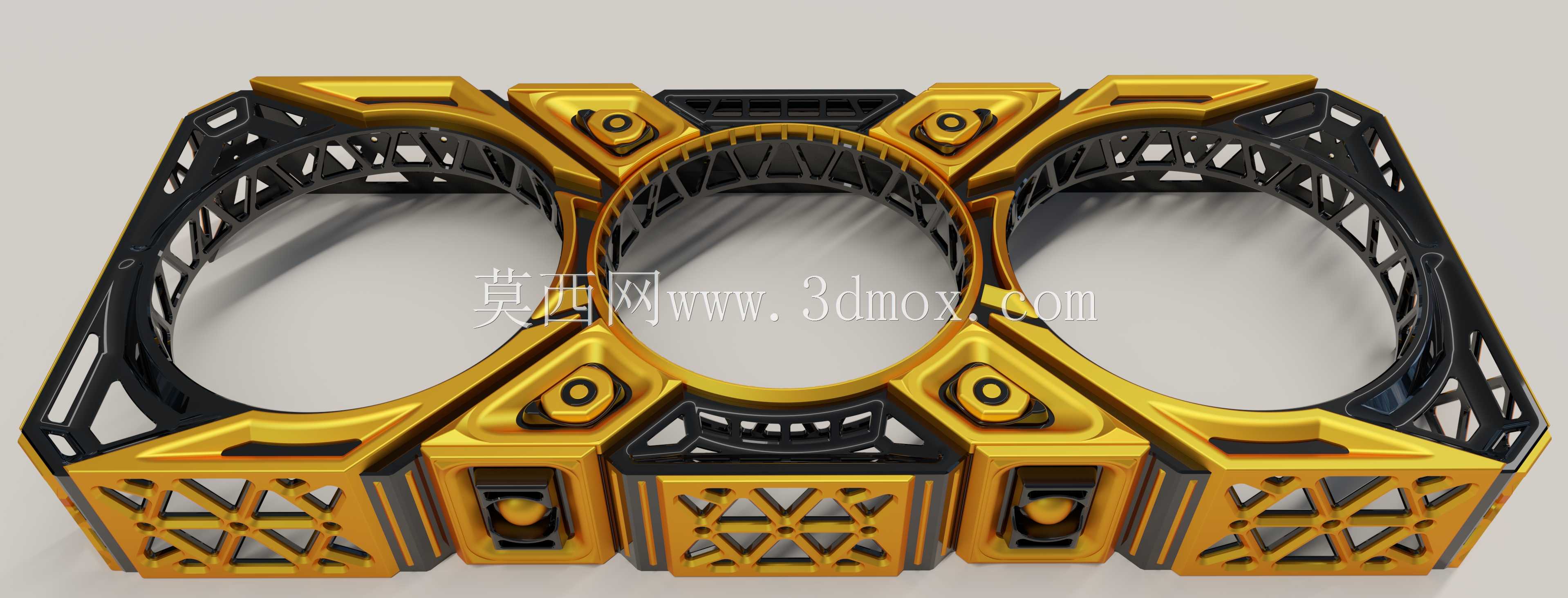

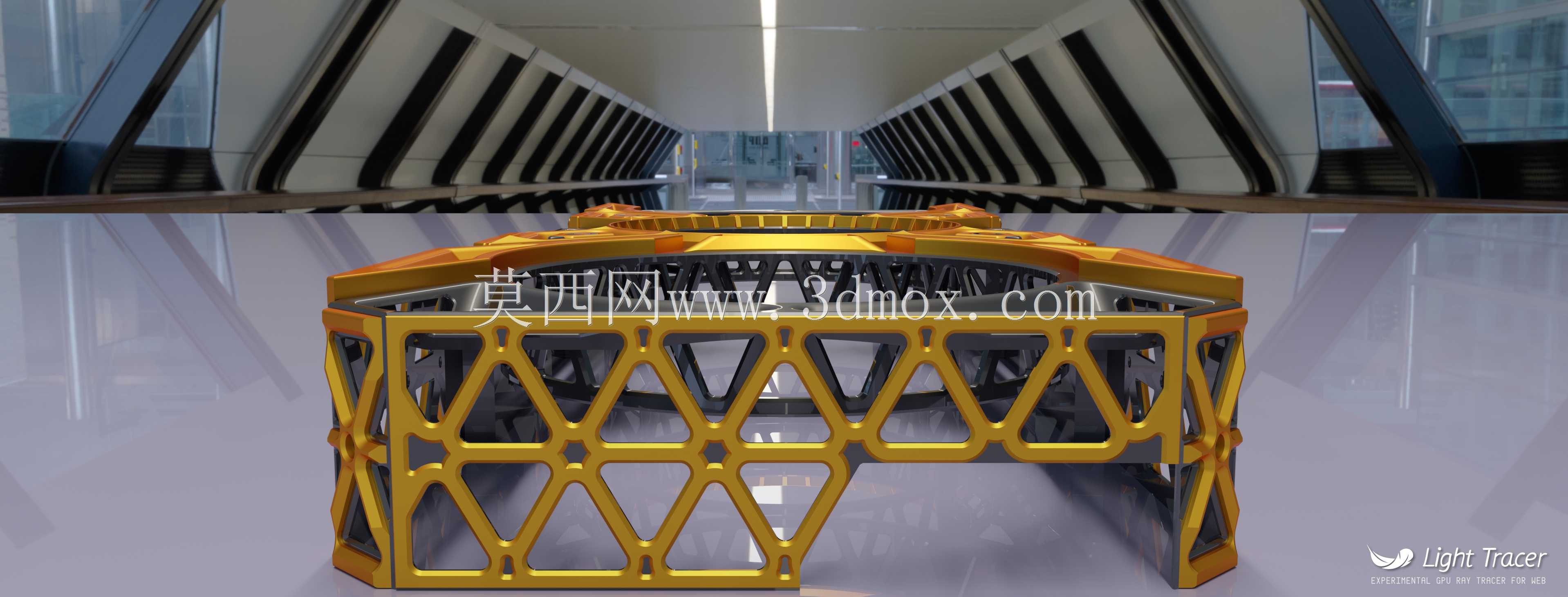

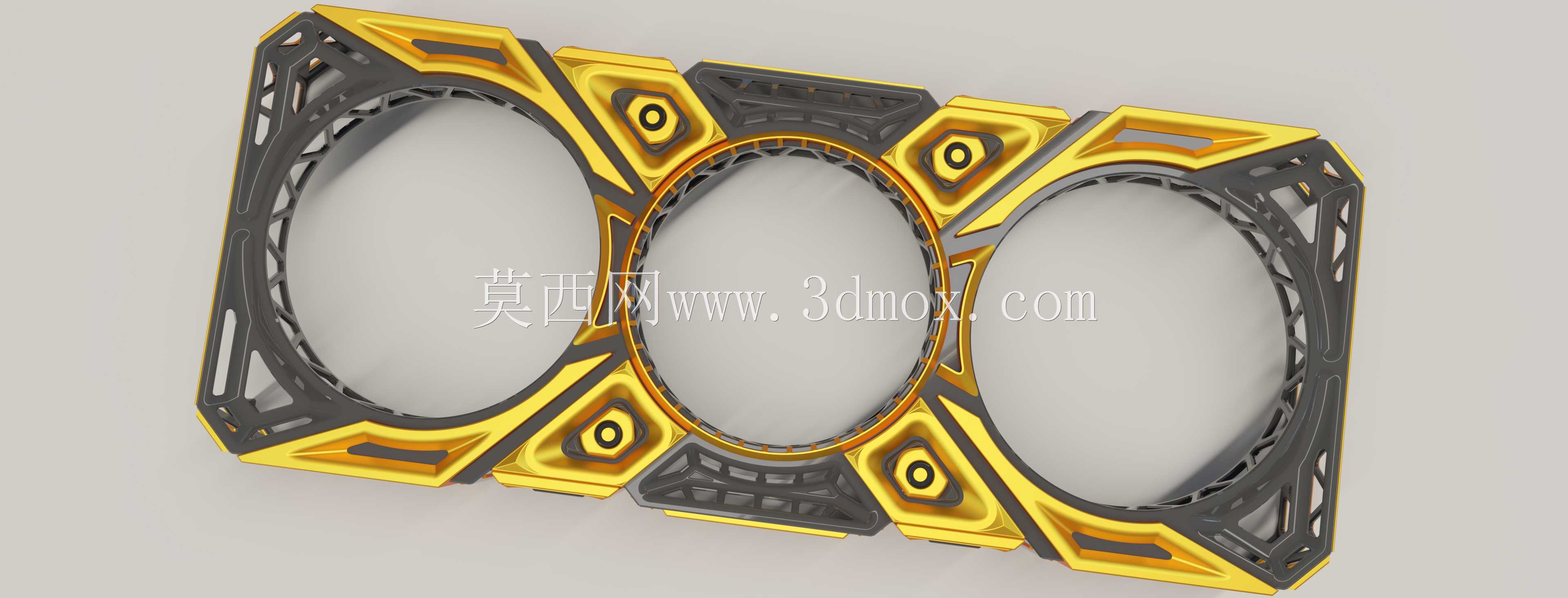

这款三孔排布的塑胶防护构件，主要应用在多模组并列排布的工业设备外露端防护场景，常见于户外便携储能设备、多联组音响模组、工业检测设备的端口防护部位，核心作用是覆盖设备内部的核心功能模组，在预留功能模块外露通道的同时，阻挡外界粉尘、飞溅液体、外力磕碰对内部元件的损伤，同时兼顾设备外观的一体化视觉效果。从结构设计逻辑来看，整体采用对称式三圆孔排布，三个圆形通孔的尺寸完全一致，孔位边缘做了加厚环形凸台设计，凸台内侧预留了均匀分布的卡扣安装位，可直接与内部模组的壳体卡接固定，不需要额外增加螺丝紧固件，装配时直接对位按压即可完成安装，能有效缩减装配工序的耗时。主体框架采用内外双层筋位结构，外层为外露的装饰与主承力面，内层做了交叉式三角镂空筋格，三角筋格的排布完全遵循受力传导路径，在三个圆孔之间的连接区域做了加厚的连接筋，避免多模组同时工作产生的共振导致构件开裂，同时镂空结构能大幅降低构件整体重量，也能为内部工作的模组预留散热流通通道，避免内部热量积聚影响元件使用寿命。构件下部的三个矩形区域对应内部模组的功能外露位，每个矩形区域都预留了嵌入式安装槽，可适配不同功能的小模块安装，比如状态指示灯、小型控制按键、辅助散热风口等，槽位边缘做了0.3mm的止口设计，能避免装配后出现缝隙不均的问题。安装边界方面，整体外轮廓为对称的类矩形结构，三个圆孔的中心距完全匹配对应模组的安装孔位公差，构件整体壁厚控制在2.5mm，筋位厚度均匀控制在1.2mm，避免注塑生产时出现缩痕、翘曲等缺陷，外边缘做了R2的圆角过渡，既避免安装时划伤操作人员，也能降低注塑生产时的应力集中问题。表面做了双色注塑的分色设计，承力框架部分采用高抗冲的改性工程塑料，外露装饰面采用耐候性更好的配色材质，不需要后续额外做表面喷涂处理，能直接满足户外使用的耐老化、耐刮擦要求。
