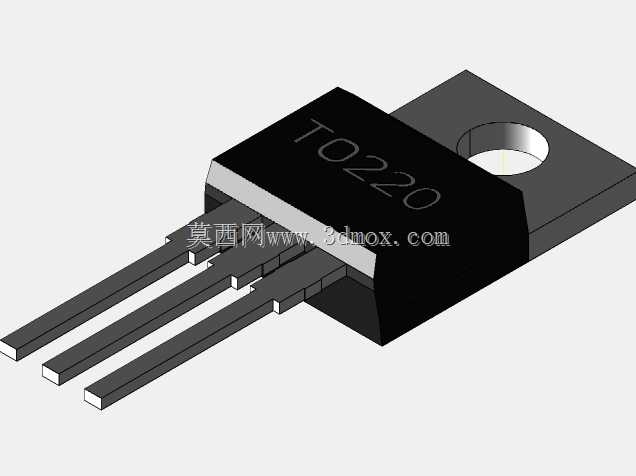

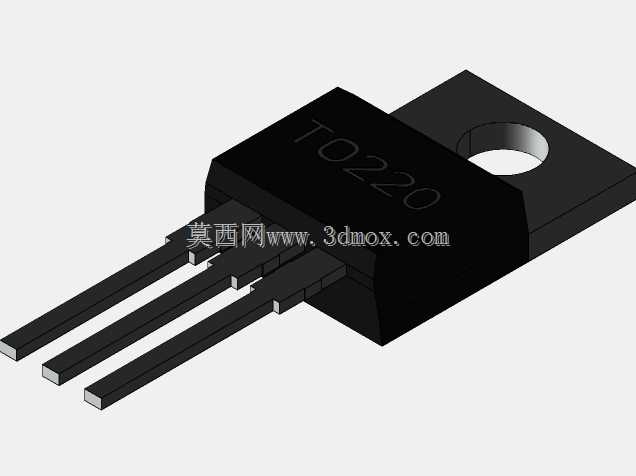

TO220封装直插三引脚功率半导体元件

在各类电源板卡、电机驱动回路、工业控制板的PCB布局阶段，直插式功率半导体的封装建模精度，直接决定了后续板卡装配的良率与散热结构的匹配度。这款TO220封装的三引脚元件，是中小功率场景下应用极广的封装形式，常见于线性稳压器、功率MOS管、快恢复二极管等器件的封装载体，日常做开关电源主功率回路、直流电机H桥驱动、线性调压模块的结构设计时，都会频繁用到该类封装的元件模型。

建模过程中首先要把控安装边界的尺寸精度，该元件引脚节距为2.54mm，刚好匹配通用万用板、标准PCB的直插焊盘网格间距，不会出现引脚错位无法插装的问题；元件本体宽度为10.52mm，厚度方向尺寸4.65mm，在排布板上元件间距时，需要预留足够的电气间隙，尤其是高压应用场景下，相邻元件的爬电距离要满足安规要求。元件顶部自带的安装固定孔，是为了配合螺丝将元件锁附在铝制散热片上，建模时要注意固定孔的中心位置与本体的相对公差，避免锁附时出现应力拉扯引脚的问题，长期受应力的引脚容易在焊盘处产生疲劳断裂，影响设备长期运行可靠性。

引脚部分采用直插THT形式设计，引脚截面为矩形，伸出本体的长度要满足波峰焊的工艺要求，一般伸出PCB背面的长度控制在2-3mm区间，既保证焊锡浸润充分，又不会因为引脚过长造成相邻焊点短路。本体上的散热金属面与元件内部的芯片衬底直接连通，建模时要保证该平面的平面度公差，装配散热片时该面需要贴合导热硅胶片或者涂覆导热硅脂，若平面度偏差过大，会导致接触热阻飙升，元件满载工作时热量无法及时导出，容易出现过热烧毁的问题。

做整机结构布局时，这类带散热片的TO220元件要避开板上的高度敏感区域，比如塑料外壳的内壁、接插件的插拔操作空间，同时要考虑散热片的通风路径，尽量布置在冷却风道的上游位置，让气流先带走功率元件的热量，再流向其他低温器件。在做三维装配干涉检查时，不仅要验证元件本体与周边结构的间隙，还要考虑引脚打弯成型后的空间占用，部分紧凑设备内会将引脚打弯贴板焊接，此时元件的整体高度会降低，但引脚弯折处的弯曲半径不能过小，避免铜质引脚出现断裂隐患。
