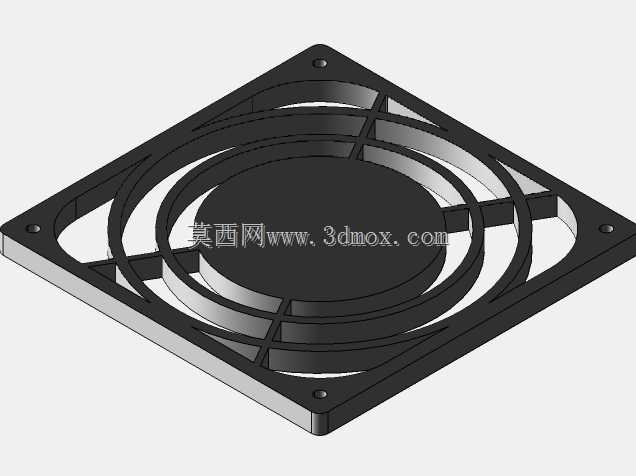

120mm规格轴流散热风扇防护网罩结构设计

在工业电控柜、工控机箱、服务器机架、大功率电源模块这类需要持续强制风冷散热的设备场景里，轴流风扇的前端防护结构是容易被忽略但直接影响设备运行安全的部件。日常运维中，外露的风扇扇叶存在误触碰风险，机柜布线时脱落的线材、车间环境里漂浮的金属切屑、杂物如果被卷入高速转动的扇叶，轻则打坏扇叶导致散热失效，重则造成电路短路、设备停转，因此匹配对应尺寸风扇的防护网罩是风冷散热系统里的必备配套件。这款120毫米边长的方形风扇罩，完全适配市面通用的120*120mm安装规格轴流风扇，四个角预留的安装孔位与标准风扇的固定孔距完全对齐，安装时可以和风扇共用固定螺丝，不需要额外在安装面板上重新打孔，适配厚度范围覆盖常规塑胶框、金属框轴流风扇的安装边界，不会出现安装后与扇叶发生运动干涉的问题。设计时优先考虑通风效率与防护性能的平衡，网罩采用同心环形筋条加十字交叉加强筋的结构，环形筋条的间距控制在8mm以内，既可以有效阻挡手指、较大尺寸的杂物进入扇叶转动区域，又尽可能减少筋条对通风截面的遮挡，避免因为加装网罩造成风阻过大、散热风量衰减的问题。网罩中心的圆形实心区域刚好对应风扇电机的安装位置，这个区域没有通风需求，做实心结构可以提升整个网罩的结构强度，避免安装拧紧螺丝或者受到外力挤压时网罩发生形变蹭到扇叶。整体采用薄型平板结构设计，网罩凸起高度控制在较低范围，不会额外占用机箱内部的布线空间，对于内部空间紧凑的紧凑型工控设备、嵌入式安装的散热模组非常友好。筋条的边缘全部做了圆角过渡处理，没有尖锐的毛刺棱角，安装运维时不会划伤操作人员的手部，也不会割伤靠近的线材绝缘层。从结构强度角度看，十字加强筋从中心实心区域一直延伸到四个角的安装位，把整个网罩的受力均匀分散到四个固定点，即使受到一定的外力按压，也不会出现大面积凹陷变形，日常设备搬运、运维触碰都不会造成网罩损坏。实际选型使用时，只需要确认配套风扇的外框尺寸为120mm见方，就可以直接配套安装，不需要额外做结构修改，不管是设备原厂装配配套，还是老旧设备的风扇防护改造，都能直接适配，不需要单独开模或者二次加工。
