工业级4端口金属外壳USB3.0集线器结构设计

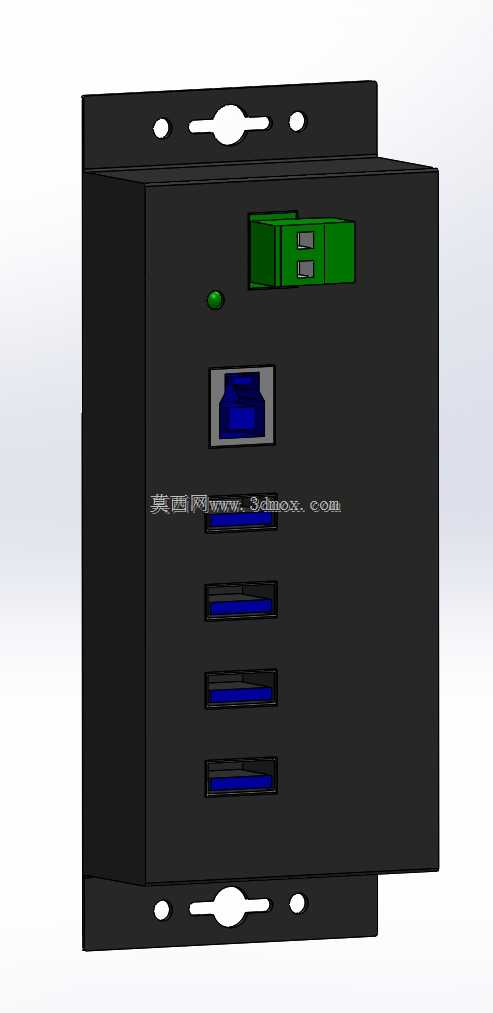

这款工业级USB扩展设备的结构设计，完全围绕工业现场的复杂使用环境展开，区别于消费级塑料外壳的集线器产品，整机采用金属板材折弯成型的壳体结构，兼顾电磁屏蔽性能与结构抗冲击能力，可在存在电磁干扰的工业控制柜、设备操作台、产线检测工位等场景稳定使用。设备正面排布1路上行USB3.0-B型接口与4路下行USB3.0-A型接口，接口间距预留了充足的插拨空间，即使搭配带加固护套的工业USB线缆，也不会出现相邻端口干涉无法插拨的问题；上行接口旁设置独立电源状态指示灯，可直观反馈设备供电状态，便于现场运维人员快速排查链路故障。壳体侧面预留端子式外接电源接口，支持7-24V直流宽电压供电，完全规避了消费级集线器依赖上行USB端口供电的功率不足问题，可同时为4个外接的工业相机、扫码枪、数据采集模块等外设提供稳定的通讯链路与供电支持，内置的浪涌保护电路可抑制工业现场供电端的电压尖峰与浪涌冲击，避免外接设备与上位机因电压波动出现通讯中断甚至硬件损坏的情况。安装结构上，壳体上下两端均设计了带安装孔的固定耳，同时预留了壁挂安装的腰型孔位，既可以通过螺丝直接固定在电控箱内壁、设备机架立面，也可搭配标准DIN导轨卡扣实现导轨式安装，适配工业现场常见的各类安装场景；固定耳的孔位间距经过统一规划，兼容市面主流的工业安装孔位标准，无需额外加工转接板即可完成部署。建模过程中对壳体的拼缝、接口的对位公差做了精准还原，上下壳体采用卡扣加螺丝的双重固定结构，既保证装配后的结构整体性，也便于后期拆开维护内部电路；所有接口的开孔尺寸均按照工业连接器的实际安装尺寸预留，端口处做了翻边强化处理，避免长期插拨线缆导致开孔处金属变形；壳体表面做哑光黑色喷塑处理的结构预留，可适配工业场景下的耐刮擦、防腐蚀使用需求。在实际设备选型配套中，这类集线器常作为上位机与多台USB外设的通讯中转节点，解决工业工控机原生USB端口数量不足、端口供电能力弱、抗干扰能力差的问题，金属外壳的接地结构可直接与设备机架共地，进一步提升电磁兼容性能，避免产线伺服电机、变频器运行时产生的电磁干扰影响USB通讯的稳定性。
