电脑GPU线缆防护链盖结构设计

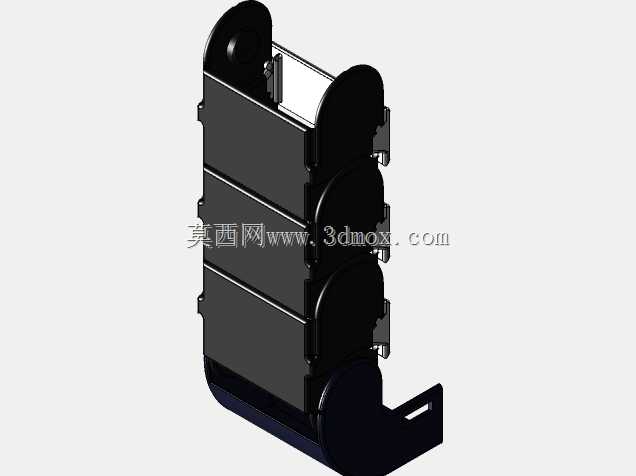

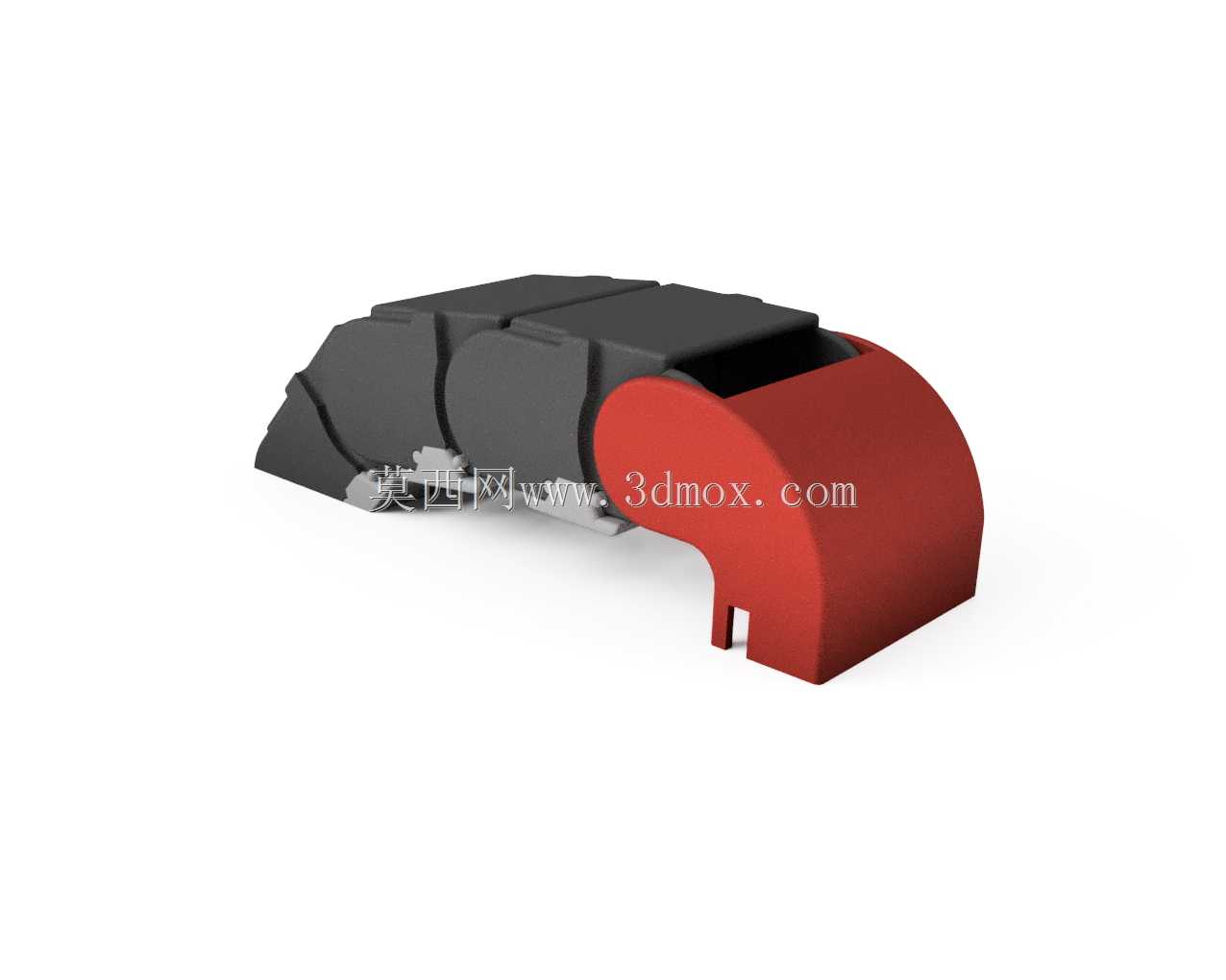

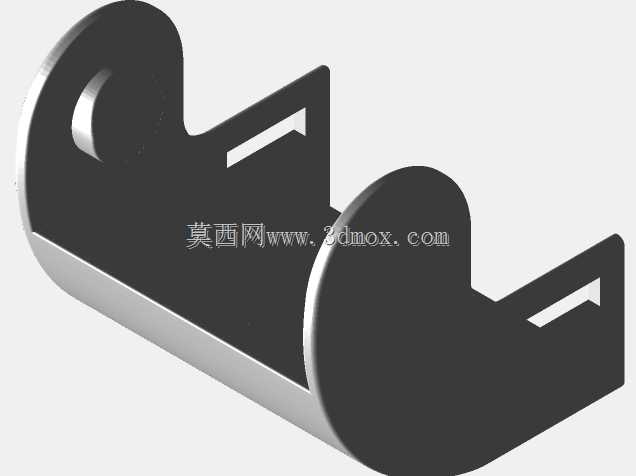

在台式电脑硬件装机、服务器内部布线以及工业控制计算机的走线布局场景中，GPU供电与信号线缆的规整防护一直是容易被忽略但直接影响硬件运行稳定性的细节。常规装机过程中，GPU外接的供电线缆、桥接线缆如果直接悬空布置，长期受机箱内散热气流吹动、硬件拆装拉扯，很容易出现线缆外皮磨损、接口松脱的问题，甚至会干扰周边散热风道，影响GPU核心的散热效率，这款线缆链盖正是针对这类实际布线痛点设计的防护结构件。从结构设计逻辑来看，这款链盖采用分段式铰接的基础构型，主体段为硬质耐磨的工程塑料材质，表面做哑光磨砂处理，既可以避免长期使用过程中表面积累静电吸附灰尘，也能减少与周边板卡、散热鳍片接触时的剐蹭损伤。链盖的弧形端头做了大圆角过渡处理，没有尖锐的棱角结构，在安装和后期维护拆装硬件时，不会割伤线缆外皮，也不会划伤操作人员的手部。靠近GPU端的固定段做了卡扣式限位结构，安装时可以直接卡在GPU尾部的供电接口周边的PCB加强筋位置，不需要额外打孔或者使用胶粘固定，不会对GPU本身的结构造成破坏，适配绝大多数公版以及非公版的标准尺寸独立显卡。链盖的内部走线腔做了12mm的净空高度设计，可以同时容纳3根6+2Pin供电线缆以及一根SLI桥接线，腔体内壁做了0.5mm高度的防滑凸筋，线缆穿入后不会在腔体内随意滑动，配合分段铰接的结构，可以根据机箱内部的实际走线空间调整弯曲角度，最小弯曲半径控制在25mm，既保证线缆弯折角度不会超过线材本身的弯折耐受极限，也能灵活适配不同机箱的背线空间、直插空间的布局要求。从安装边界来看，这款链盖的总长度为118mm，主体段宽度为38mm，安装后突出GPU尾部的最大高度为22mm，不会与机箱内常见的下置电源仓、侧吹式CPU散热器、机箱后置风扇产生安装干涉，对于采用垂直安装显卡的机箱结构，也可以通过调整铰接段的角度，避开显卡支架与PCIe挡板的固定位置。在实际使用场景中，除了常规台式机装机使用，这类线缆链盖也可以用于工控机内部多GPU并行计算平台的布线规整，在多卡密集布置的机箱内部，每一张GPU的线缆都通过对应的链盖规整固定，可以避免多根线缆互相缠绕，大幅提升后期硬件维护、更换配件时的走线整理效率，同时也能让机箱内部的风道更加顺畅，减少线缆乱堆造成的散热风阻，降低GPU高负载运行时的积热风险。设计过程中特意将链盖的铰接段阻尼调整到合适区间，调整角度后可以保持形态固定，不会因为机箱运输过程中的震动出现角度回弹、线缆松脱的问题，端头的出线口做了喇叭口扩边处理，线缆从链盖引出到电源或者主板接口的位置，不会因为长期小角度弯折出现线芯断裂的隐患，整体结构没有多余的装饰性设计，所有结构特征都围绕线缆防护、走线规整、安装便捷的核心功能展开。
