覆盆子皮便携立式保护外壳结构设计

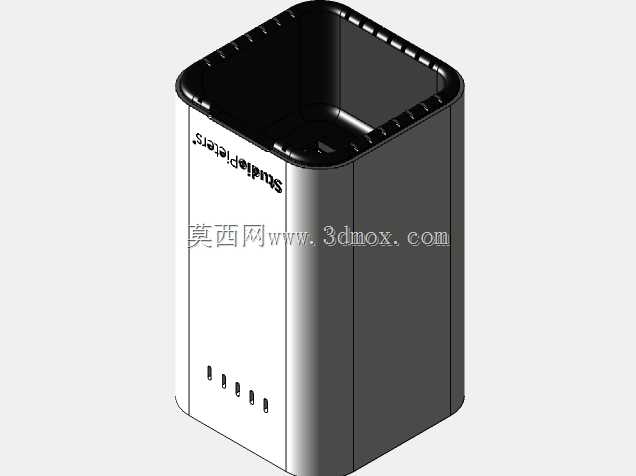

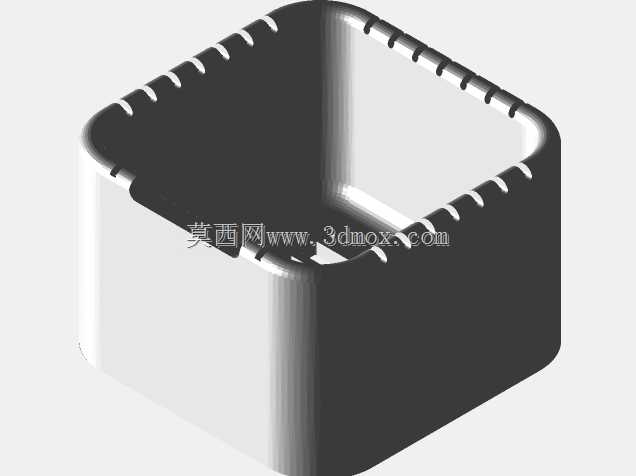

这款立式外壳主要面向嵌入式开发场景下的覆盆子皮单板计算机使用，日常在桌面级开发测试、小型边缘计算节点部署、智能家居中控模块搭建这类场景中，能够为核心电路板提供可靠的物理防护，避免桌面杂物磕碰、落灰堆积以及轻微泼溅对电路板焊点、接口造成的损伤。从结构设计思路来看，整体采用立式窄体造型，相较于常见的平放式外壳，能够大幅缩减桌面占用的投影面积，对于工位设备排布紧凑的开发场景十分友好，立式结构也能让电路板上的发热元件形成自然的上下空气对流通道，无需额外加装散热风扇就能满足常规负载下的散热需求，降低运行时的风噪干扰。外壳的侧壁预留了对应覆盆子皮所有外接接口的对位开孔，包括电源输入口、HDMI视频输出口、USB扩展口、网线接口以及GPIO引脚的引出位，开孔边缘做了0.2mm的倒角处理，既能够保证外接插头插拔时的顺畅度，也能避免开孔毛边刮损插头的塑胶外壳。外壳的内壁设置了四个高度一致的定位柱，定位柱顶端做了适配M2螺丝的沉孔，安装时只需将覆盆子皮电路板对准定位柱放置，拧上固定螺丝即可完成核心部件的固定，定位柱的高度经过测算，能够让电路板背面的焊点与外壳内壁保持1.5mm的安全间隙，避免焊点直接接触外壳内壁造成短路风险。外壳的上下两端分别设置了密集的格栅式通风孔，进风孔位于底部距离安装平面2mm的位置，能够避免桌面的水渍被吸入壳体内，出风孔位于顶部正对电路板主芯片的位置，热空气上升过程中可直接从顶部格栅排出，形成顺畅的散热风道。外壳的外侧包覆了一层柔性皮质表层，一方面能够提升手持移动设备时的摩擦力，减少滑落风险，另一方面也能在外壳受到轻微碰撞时起到缓冲作用，吸收部分冲击能量。从安装边界来看，这款外壳的整体截面尺寸控制在70mm*70mm以内，整体高度为120mm，即使在桌面搭配小型显示屏、外接传感器模块时，也不会遮挡周边设备的接线空间，底部设置了四个直径5mm的硅胶防滑脚垫，能够让外壳在光滑的桌面保持稳定，不会被外接线材的拖拽力带倒。外壳的分体式拼接结构采用卡扣式连接，无需额外螺丝即可完成上下壳的组装，日常需要更换电路板、外接扩展模块时，只需沿接缝处轻轻撬开即可拆开外壳，维护操作十分便捷，卡扣的扣合量设计为0.3mm，既能够保证日常使用时壳体不会意外松脱，也不会因为扣合过紧导致拆解时损坏卡扣结构。
