柔性圆形线缆防护拖链结构设计

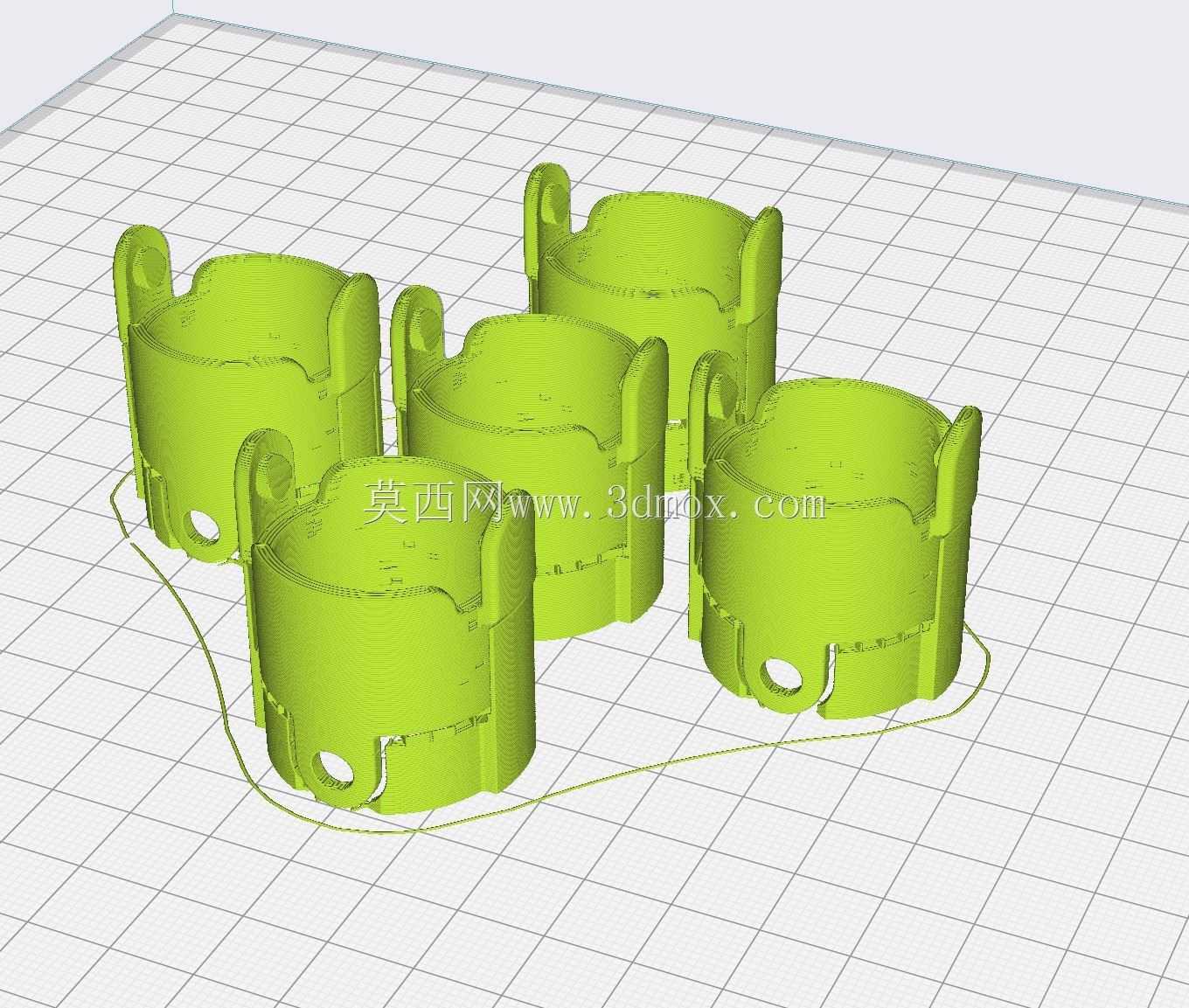

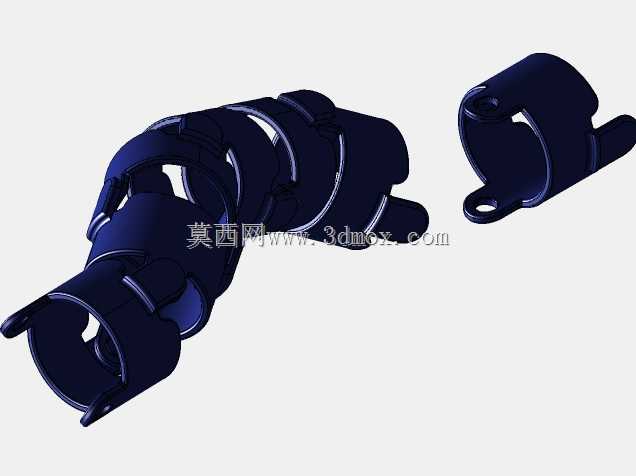

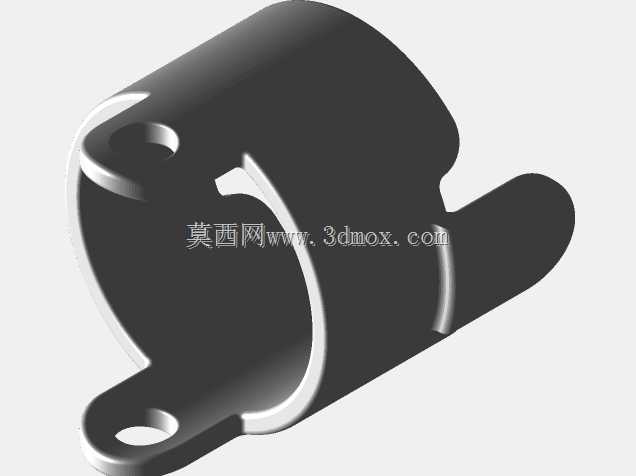

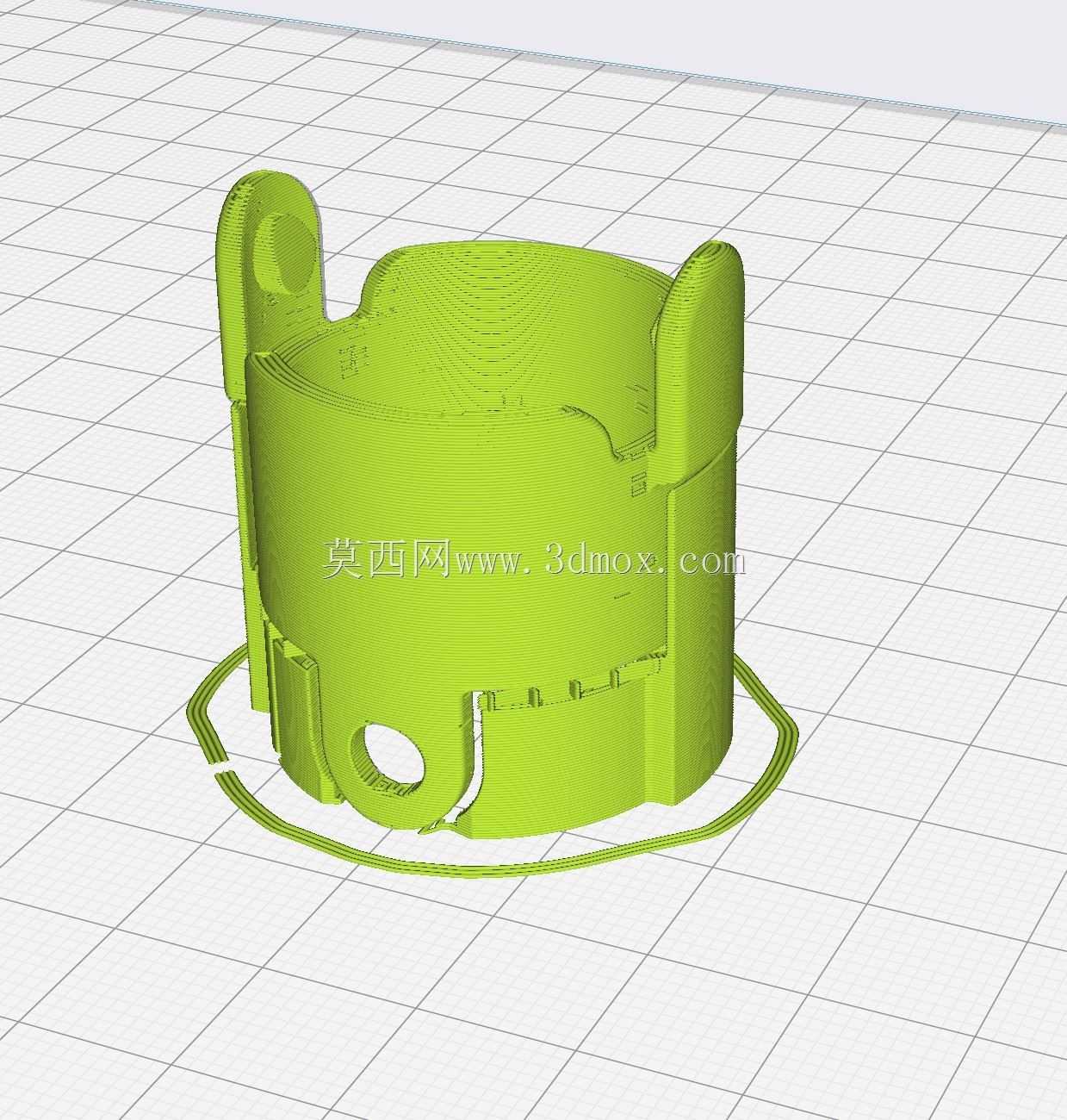

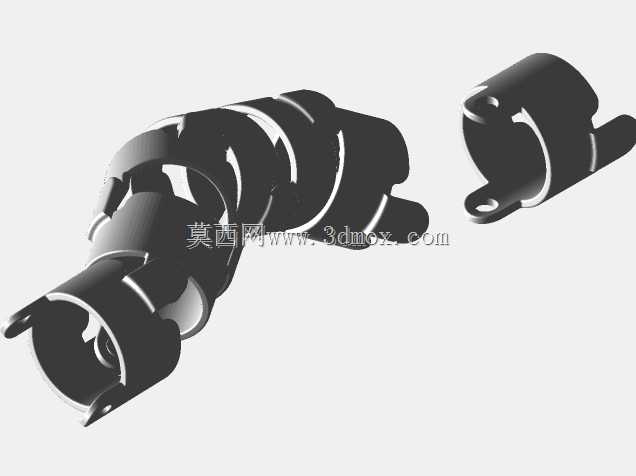

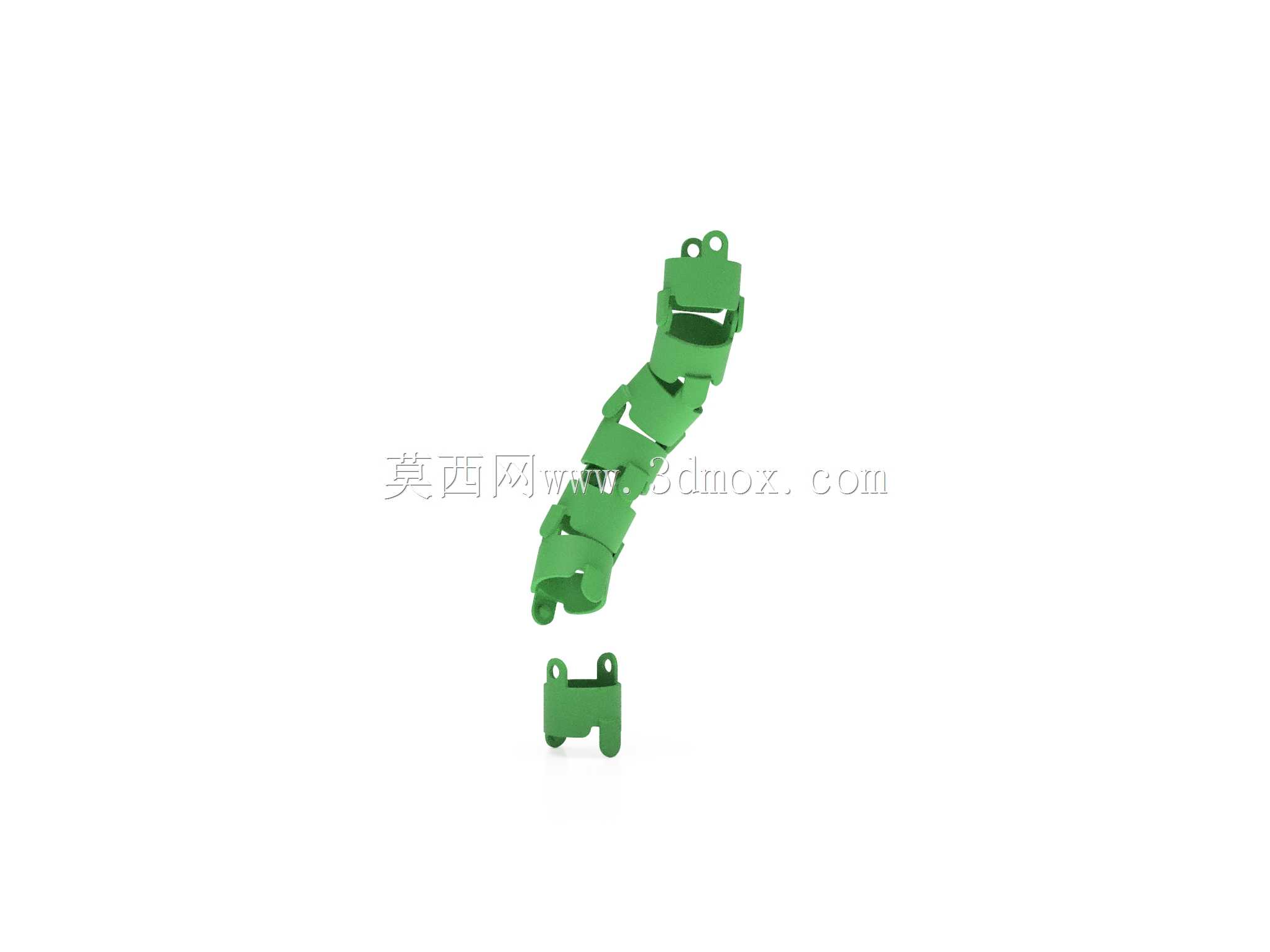

　　在各类自动化生产线、工业机器人移动线缆布设、机床滑台走线、检测设备往复运动机构的布线场景中，线缆长期随运动部件反复弯折、拖拽，很容易出现外皮磨损、线芯断裂、排布杂乱勾挂周边结构的问题，这类柔性圆形电缆链正是针对这类往复运动场景的线缆防护需求设计的导向防护部件。不同于传统封闭式矩形拖链的厚重结构，这款圆形电缆链采用分体式链节拼接结构，单节链节为开放式抱合结构，装配时无需从线缆端部穿入，可直接在已布设的线缆段任意位置扣合拼接，大幅降低了后期设备线缆维护、更换的操作难度，尤其适合已投产设备的线缆防护改造场景。从结构设计逻辑来看，单节链节之间采用卡扣式铰接结构，相邻链节的转动角度做了限位设计，既可以保证整链沿弯曲方向形成平滑的圆弧过渡，

　　避免线缆出现小于允许弯曲半径的死折，又限制了侧向的摆动余量，防止拖链在高速往复运动中出现侧向偏移、脱槽的问题。链节主体采用圆弧过渡的外形设计，没有尖锐棱角，运动过程中不会剐蹭周边的设备构件，也不会对穿入其中的线缆外皮造成划伤。整链的最小弯曲半径可以根据实际布设空间调整链节拼接数量来适配，在安装边界上，单节链节的径向尺寸刚好可以容纳常规直径的动力线缆、信号线缆组合穿入，不需要额外预留过大的安装空间，在设备内部走线空间局促的场景下，比如小型桌面自动化设备、3D打印机运动轴走线、小型机械手的末端线缆布设场景中，这种小尺寸圆形拖链的适配性远优于大尺寸的矩形拖链。链节的铰接部位做了耐磨接触面设计，长期往复运动过程中磨损量极小，

　　不需要定期添加润滑脂，维护成本极低，同时铰接间隙控制在合理范围，运动过程中不会出现明显的卡顿或者窜动，拖链运行时的噪音也能控制在较低水平，适合对运行噪音有要求的实验室设备、办公类自动化设备场景。在实际布设时，拖链的固定端可以通过配套的卡扣直接固定在设备的机架线槽位置，活动端固定在运动部件的走线出口处，整链弯曲段自然形成弧形悬空状态，运动过程中拖链可以随运动部件的位移同步弯折伸展，全程对内部线缆形成包裹防护，避免线缆直接与设备的运动构件、尖锐棱边接触，同时可以将多根线缆规整约束在拖链内部，避免多根线缆互相缠绕、拉扯，大幅提升运动线缆的使用寿命。不同于传统尼龙拖链的全封闭结构，这款圆形电缆链的链节侧面留有均匀的镂空间隙，

　　线缆在长期运行过程中产生的热量可以通过间隙自然散出，不会因为拖链包裹导致线缆积热升温，尤其适合带一定发热功率的动力线缆布设场景。在设计建模过程中，每一节链节的卡扣配合尺寸都做了公差适配，既保证拼接后不会在运动中松脱，又可以在需要更换局部损坏链节时，不需要拆解整根拖链，直接单独替换损坏的单节即可，进一步降低了后期维护的成本。整链的重量较轻，运动过程中不会给设备的运动轴带来额外的负载负担，对于小负载的运动轴比如直线电机驱动的滑台、小型伺服运动机构来说，不会因为拖链重量影响运动精度和动态响应速度。在安装空间核算上，只需要预留出拖链弯曲段的弧形空间即可，不需要像矩形拖链那样预留上下两层拖链的堆叠空间，在垂直安装、侧向安装的场景下，这种圆形拖链的空间占用优势更加明显，不会因为自重出现下垂变形的问题。
