1U规格350W开关电源结构设计

这款1U机架式开关电源的结构设计，完全适配标准19英寸机柜的安装槽位，整体高度严格控制在44.45mm的1U标准尺寸边界内，深度方向预留了充足的内部走线与元件排布空间，可直接嵌入通用服务器、工业工控机架、网络交换设备的供电仓位，无需额外改造安装支架。从实际应用场景来看，这类电源多部署在数据中心机柜、工业控制机柜、机架式网络设备集群中，为同机架内的计算板卡、交换模块、工控主板提供稳定的直流供电输出，350W的额定功率可以覆盖单路1U工控主机、入门级机架式服务器、多口POE交换设备的满载供电需求。

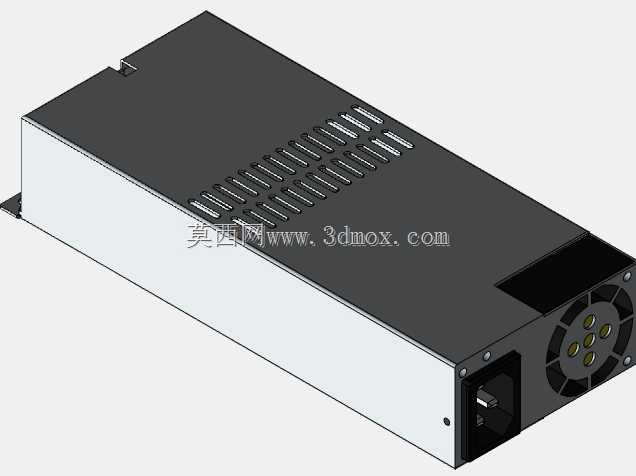

设计过程中优先考虑了机架密闭空间内的散热效率，顶面采用阵列式长条形通风冲裁孔，开孔位置正对内部功率元件、变压器的发热核心区域，可让内部热空气顺着开孔方向自然向上散出；端部配置轴流散热风扇，风扇外侧设置带防护格栅的出风口，格栅开孔做了倒角处理避免锐边划伤安装人员，同时风扇位与内部风道形成直通风路，冷空气从电源前端的进风口进入，依次经过整流桥、PFC电感、主变压器、输出滤波电容区域后从风扇端排出，可在40℃的机柜环境温度下保证元件工作温度处于额定范围内。

壳体采用0.8mm厚的镀锌钢板折弯拼接成型，上下盖通过侧边的卡扣与螺丝组合固定，既保证了壳体的结构强度，在设备维护时也可快速拆盖上盖排查内部故障；前端面板集成了品字式AC输入插座，插座旁预留了接地螺丝位，可直接连接机柜接地排实现可靠接地，面板上的固定耳直接与壳体一体折弯成型，安装时可通过固定耳上的螺丝孔直接锁附在机柜立柱上，无需额外加装安装配件。

结构设计阶段还做了电磁兼容的考量，壳体接缝处做了连续折弯的搭接边，上下盖装配后接缝间隙控制在0.2mm以内，可有效屏蔽内部功率元件工作时产生的电磁辐射，避免对同机柜内的敏感通讯设备造成干扰；内部元件的排布严格遵循安规间距要求，高压输入区域与低压输出区域之间预留了足够的电气间隙，PCB板与壳体之间通过绝缘麦拉片隔离，防止运输震动过程中元件引脚触碰壳体造成短路故障。安装边界上，电源宽度适配标准1U机架的内部安装宽度，两侧预留了3mm的装配间隙，推入机柜时不会与两侧的机架导轨产生卡滞，后端输出线束的出线位置做了下沉处理，不会突出电源本体高度，避免与上层安装的设备产生干涉。
