台式机热管侧吹式CPU风冷散热结构

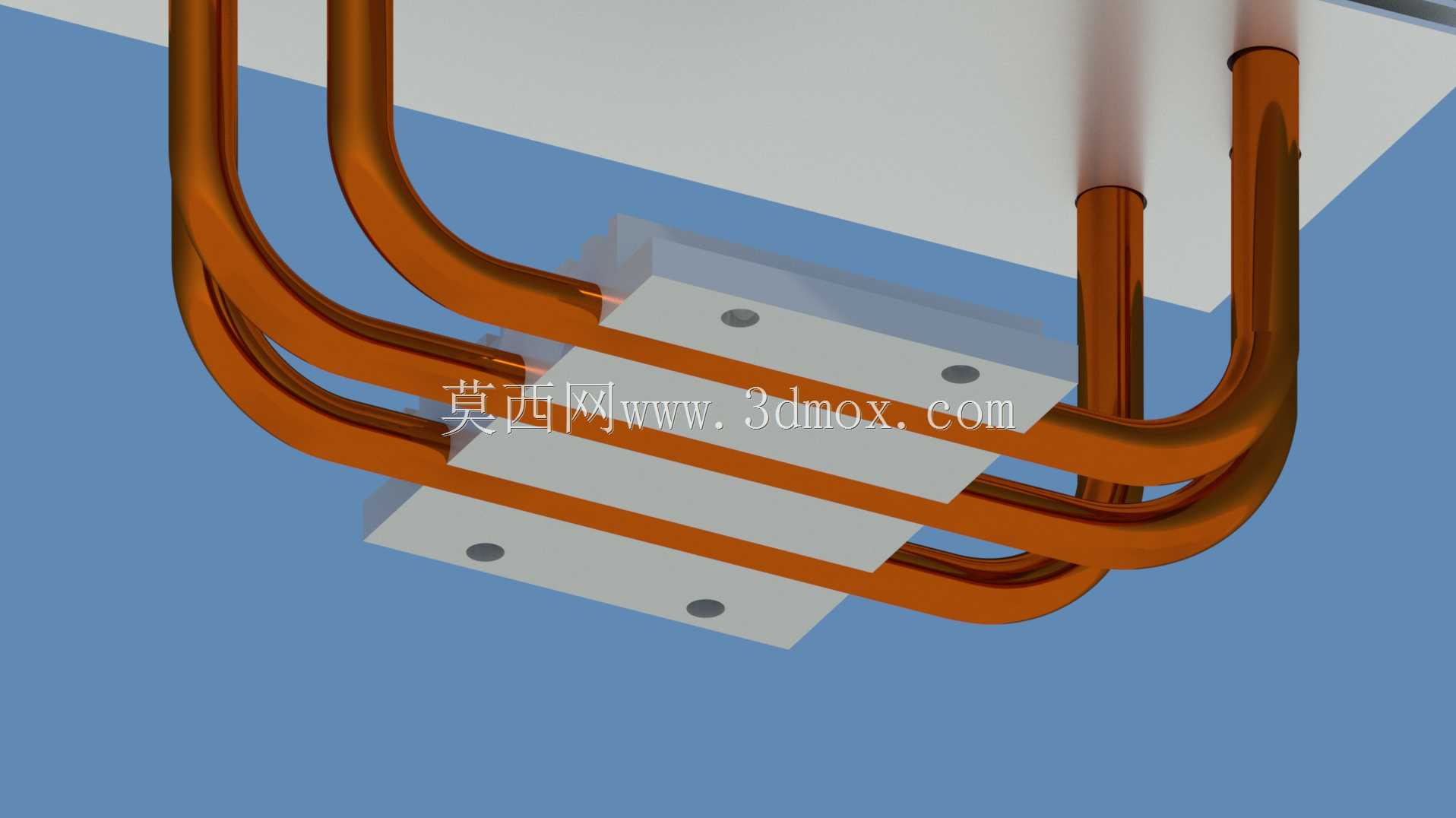

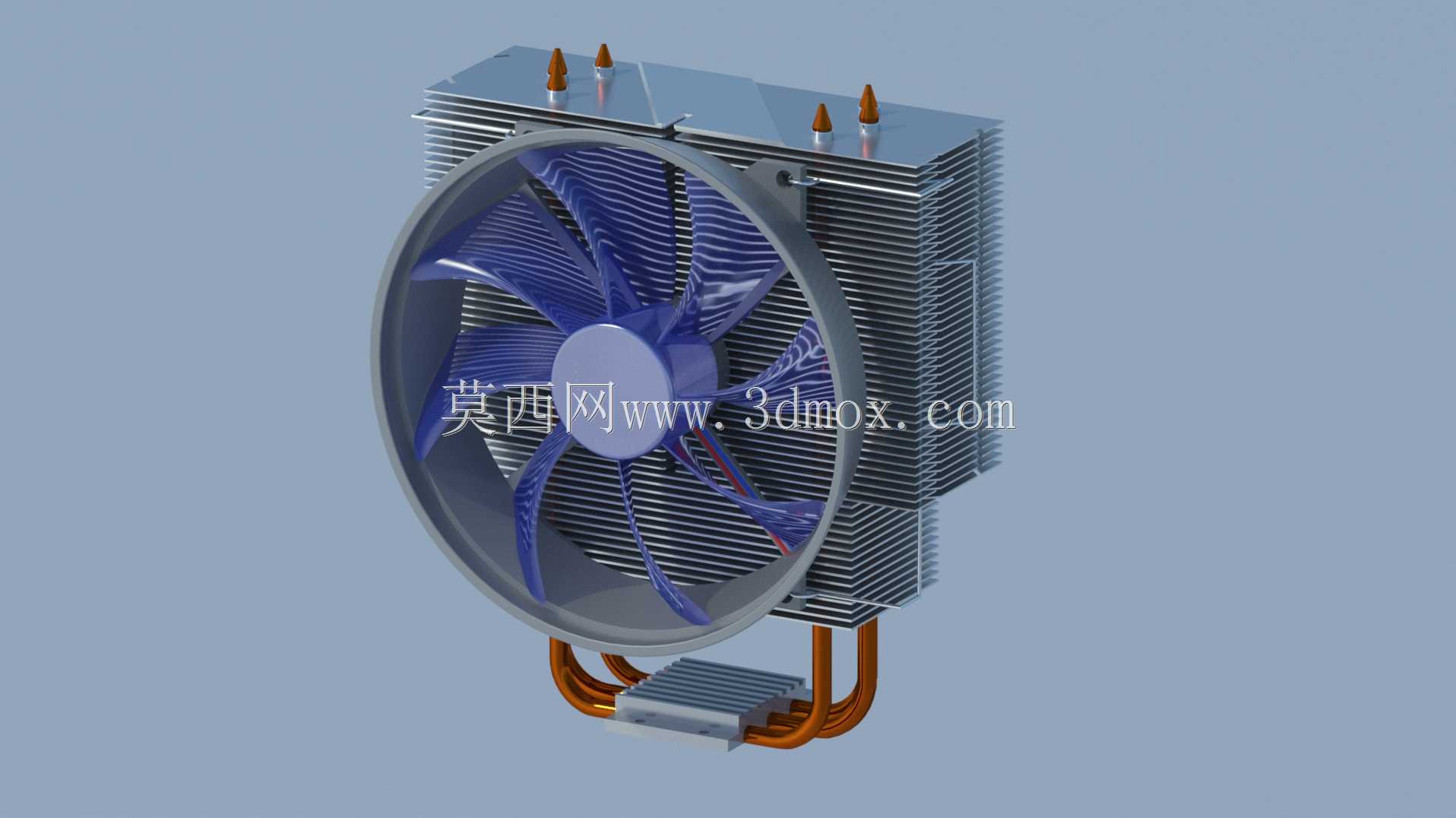

日常桌面级台式计算机运行过程中，CPU作为核心运算单元持续高负载工作时会产生大量积热，若热量无法及时导出，会触发处理器降频保护，直接影响整机运算稳定性，严重时甚至会造成硬件永久性损伤，这类侧吹式风冷冷却器就是针对桌面CPU散热需求开发的直接换热部件，可适配多数消费级台式机的主板安装位。从结构设计逻辑来看，这款冷却器采用热管直触加穿片鳍片的成熟换热架构，底部的纯铜接触基座直接贴合CPU金属顶盖，四根U型烧结热管通过内部工质的相变循环，快速将基座吸收的热量传导至上方垂直排布的铝制散热鳍片组，鳍片采用密集等间距冲压成型，相邻鳍片间预留均匀通风间隙，可在气流通过时最大化热交换接触面积，避免出现局部热堆积的问题。侧置的大尺寸轴流风扇采用七叶曲面扇叶设计，扇叶做了导风倾角优化，运转时可形成定向高压气流，垂直吹过鳍片间隙将热量直接带至机箱外部风道，相比下压式散热结构，侧吹布局不会对主板周边的内存、供电模块区域形成气流遮挡，还能顺着机箱前后风道形成连贯散热路径，降低机箱内部整体积热概率。安装边界方面，这款冷却器的整体高度控制在常规中塔机箱的CPU散热限高范围内，不会出现侧盖无法闭合的问题，底部的扣具结构可适配主流消费级主板的CPU安装孔位，安装时无需对主板进行额外打孔改造，顶部伸出的热管端部做了密封收边处理，不会出现剐蹭机箱内部走线的情况。在实际应用场景中，这类风冷冷却器无需复杂的管路维护，不存在漏液风险，可长期稳定运行在日常办公、内容创作、主流游戏等不同负载的使用场景中，相比水冷散热结构的长期使用可靠性更高，维护成本更低。设计过程中需要重点考量热管与鳍片的结合紧密度，若穿片过程中存在间隙，会大幅提升接触热阻，直接削弱整体散热效率，同时风扇的固定结构采用减震胶钉连接，可吸收扇叶高速运转时产生的微幅振动，避免振动传导至主板引发共振异响，鳍片边缘做了折边钝化处理，安装过程中不会划伤操作人员手部，整体结构没有易损易耗部件，可匹配CPU全生命周期的散热需求。
