小型减速步进电机28BYJ-48结构设计

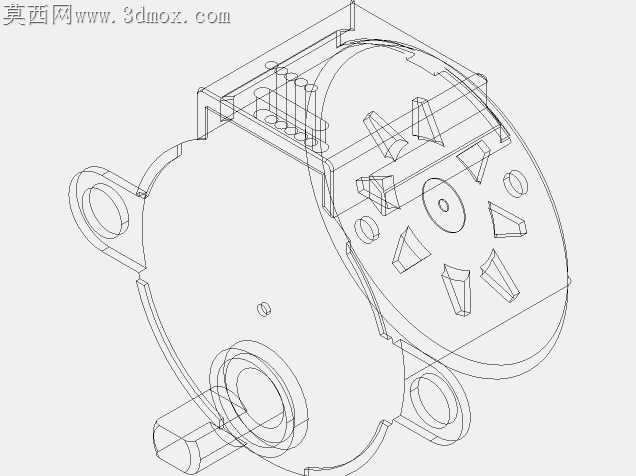

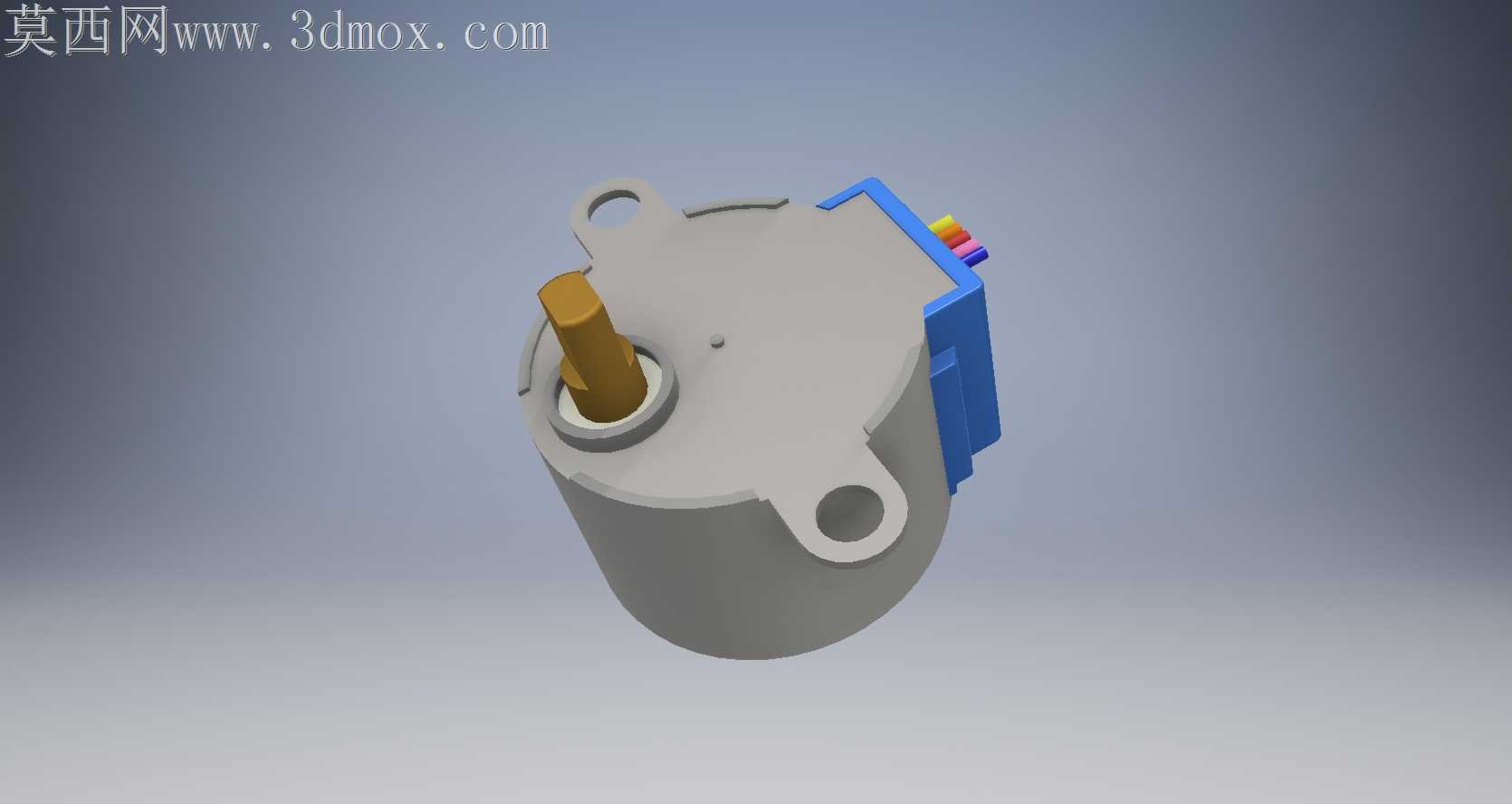

微型步进电机在创客DIY场景里常被忽略的装配隐患，是输出轴与塑料端盖的同轴度偏差——很多手搓项目里直接把舵盘硬压到轴上，用久了就会出现扫齿、丢步，根源是端盖定位耳的安装孔位公差没卡准，电机固定在支架上时产生偏斜，输出轴径向受力不均。这款28BYJ-48的三维结构里，两个带安装孔的固定耳和主体外壳做了一体化的圆角过渡，没有拼接缝带来的形位公差累积，孔位中心到输出轴轴线的距离偏差控制在0.1mm以内，哪怕用M2螺丝直接锁在3D打印的支架上，也不会因为安装应力拉扯端盖变形。

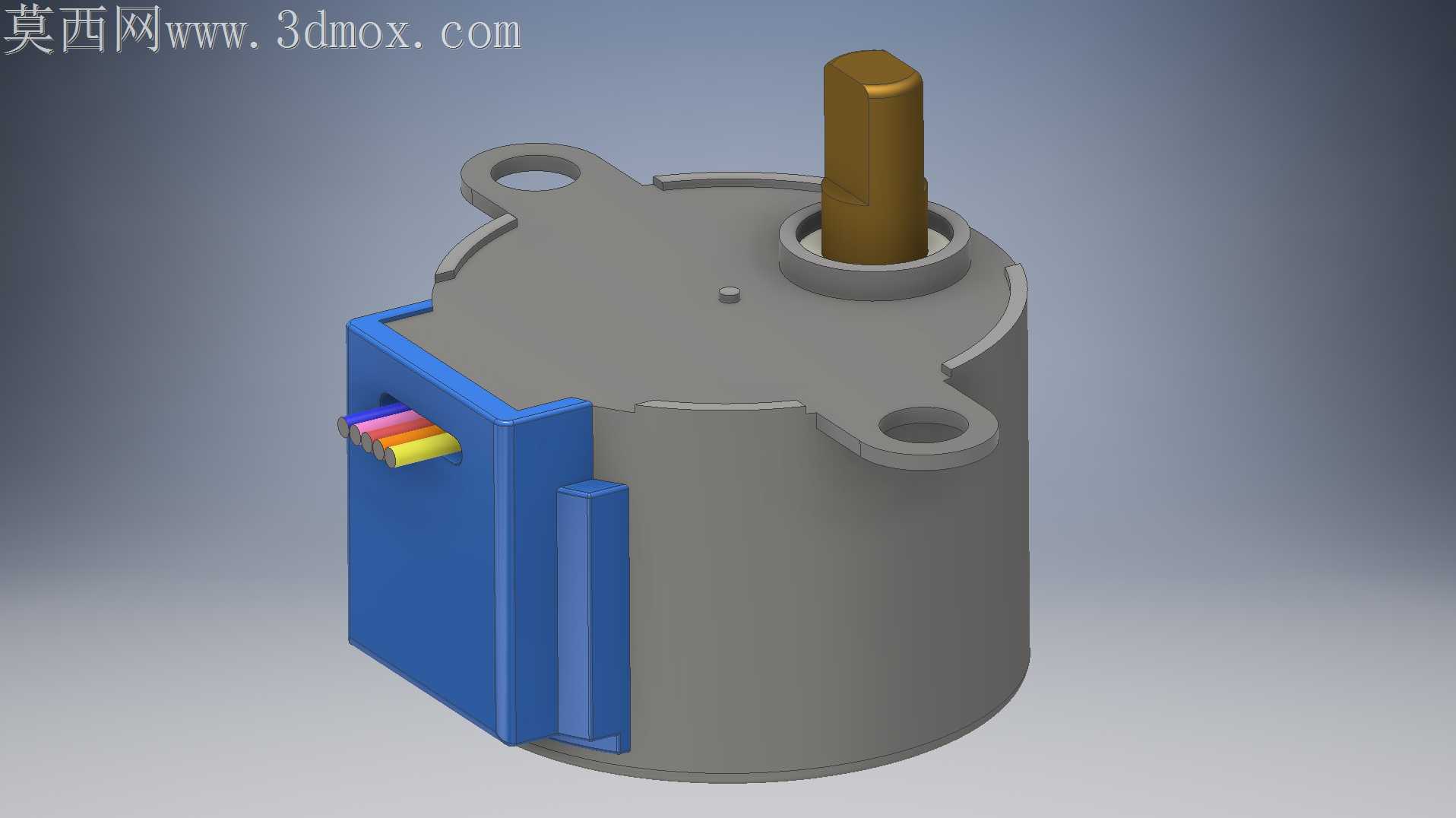

线圈侧的蓝色接线座做了内凹的卡槽设计，排线插进去之后不会因为拉扯导线直接把焊点扯脱，卡槽边缘的小凸台刚好卡住排线的绝缘外皮，日常调试反复插拔也不会伤到内部接线。输出轴的铜套和塑料端盖之间预留了0.02mm的间隙，既不会因为热胀冷缩出现卡滞，也不会因为间隙过大产生轴向窜动，带负载转动时的抖动比普通无衬套结构小很多。

很多人用这类小电机做云台、机械臂关节时，会额外加轴承来减小转动阻力，其实这款结构里的减速齿轮组全部采用了自润滑POM材质的齿形设计，每一级齿轮的啮合间隙都做了适配，空载转动时没有卡顿感，哪怕长时间带小负载运行，齿轮磨损量也能控制在很低的水平。外壳的圆柱面做了细微的磨砂质感处理，不是光滑的亮面，在做整机装配时，外壳和安装座之间的轻微摩擦力就能防止电机自身转动，不需要额外打胶固定。

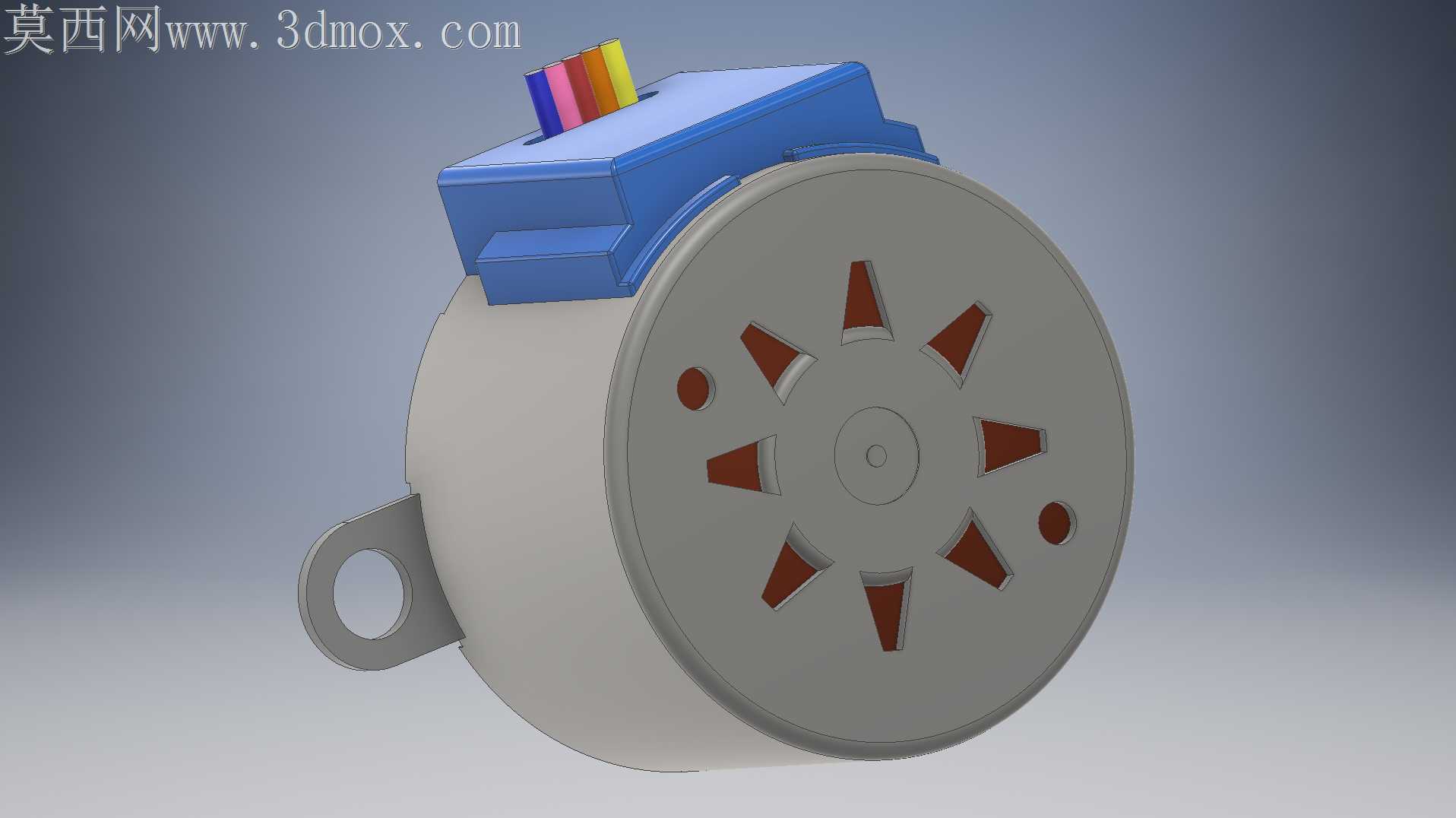

接线端的彩色线序标识做了凸起的分色挡块，插线时不会把线序接反，挡块的高度刚好和排线插头的厚度匹配，插到底之后有明显的到位触感，不用反复核对针脚定义。端盖上的小凹点是装配定位标记，生产时端盖和外壳压合的过程中，这个标记对准外壳上的对应凸点，就能保证内部减速齿轮组的啮合位置完全对齐，不会出现压装错位导致的转不动问题。这类小电机常被用在低成本创客项目里，很多人觉得结构简单没必要抠细节，但恰恰是这些容易被忽略的公差、定位、防呆设计，决定了项目运行的稳定性，不会用几次就出现丢步、卡滞、接线脱落的问题，哪怕是新手第一次做硬件项目，也能快速装配到位，不用反复调整安装位置、核对接线顺序。
