带三角阵列散热孔的Arduino纳米实验载板

这款载板主要面向嵌入式开发、电子原型验证场景使用，是适配Arduino纳米核心板的专用承载结构，日常在实验室原型搭建、小型智能硬件开发、学生电子实训场景中高频使用，能够为核心控制板提供稳定的安装支撑，同时兼顾散热与走线避让需求。

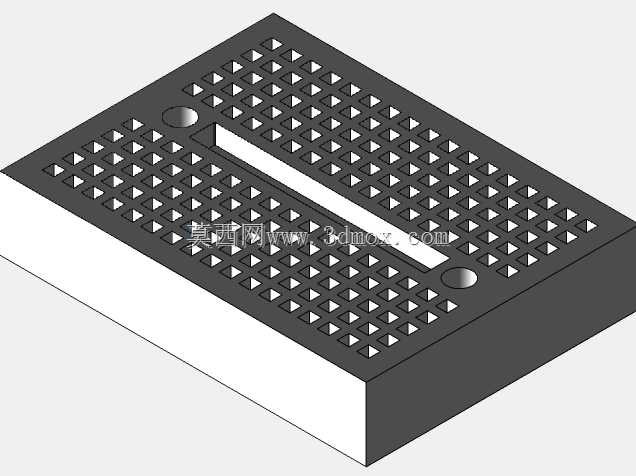

从结构设计思路来看，载板主体采用矩形块状结构，上表面做了满铺的三角锥形凹孔阵列，这类阵列结构一方面可以大幅提升载板表面的散热面积，在核心板长时间运行产生热量时，通过多孔结构加快空气对流，避免局部积热影响元器件稳定性；另一方面三角阵列的凹凸结构也能提升表面摩擦力，在临时搭接杜邦线、放置小型外接元件时减少滑动移位。载板中部预留了长条形通槽，该槽位对应核心板的排针引出区域，既可以避让核心板底部突出的焊盘与排针尾部，避免安装时出现顶触干涉，也能给底部走线留出空间，方便线材从载板下方穿过连接，减少正面走线杂乱的问题。

载板对角位置设置了两个沉头安装孔，可配合M3规格螺丝将载板固定在实验台架、设备外壳或者型材支架上，沉头设计能够保证螺丝安装后表面与载板齐平，不会突出表面刮蹭线材或者元件。安装孔的位置经过适配，既保证固定后的载板受力均匀，也不会和中部的核心板安装区域、表面散热阵列产生冲突，安装边界预留了足够的操作空间，使用常规螺丝刀即可完成锁附，不需要特殊工装。

实际使用时，核心板可通过排针插接或者螺丝固定的方式安置在中部槽位上方，载板的厚度经过合理设计，既保证整体结构刚性，在频繁插拔线材、更换元件时不会出现明显形变，也不会因为过厚导致整体重量过大，方便在小型便携设备、移动实验平台中搭载。表面的三角阵列孔深度控制在合理范围，不会打穿载板主体影响结构强度，同时孔位的排布避开了安装孔与中部通槽的应力集中区域，长期使用不会出现开裂变形的问题。

在电子实验场景中，这类载板相比普通平板结构的优势十分明显，普通平板载板散热能力差，核心板长时间运行容易出现过热降频，且表面光滑容易移位，线材搭接时容易松脱；而这款带三角阵列的载板，既解决了散热与防滑的问题，中部通槽也兼顾了走线与焊盘避让的需求，对角安装孔可以适配多种固定场景，不管是桌面临时实验还是设备内部长期固定都能适用。设计时也考虑了加工可行性，所有结构特征都符合常规机加工或者注塑成型的工艺要求，没有出现倒扣、极小壁厚等难以加工的结构，批量生产时良率能够得到有效保障。
