基于Arduino的温控电路板结构设计

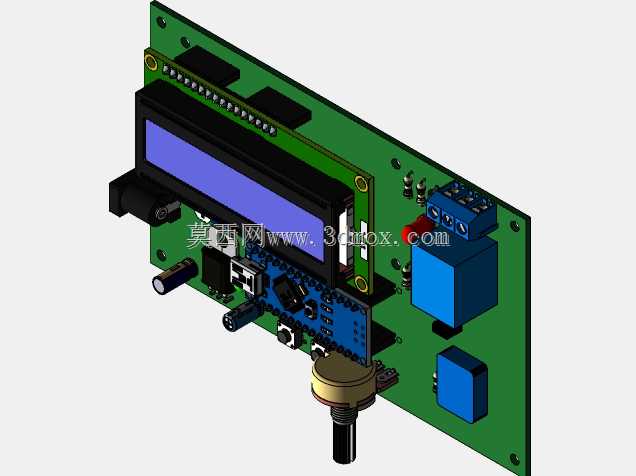

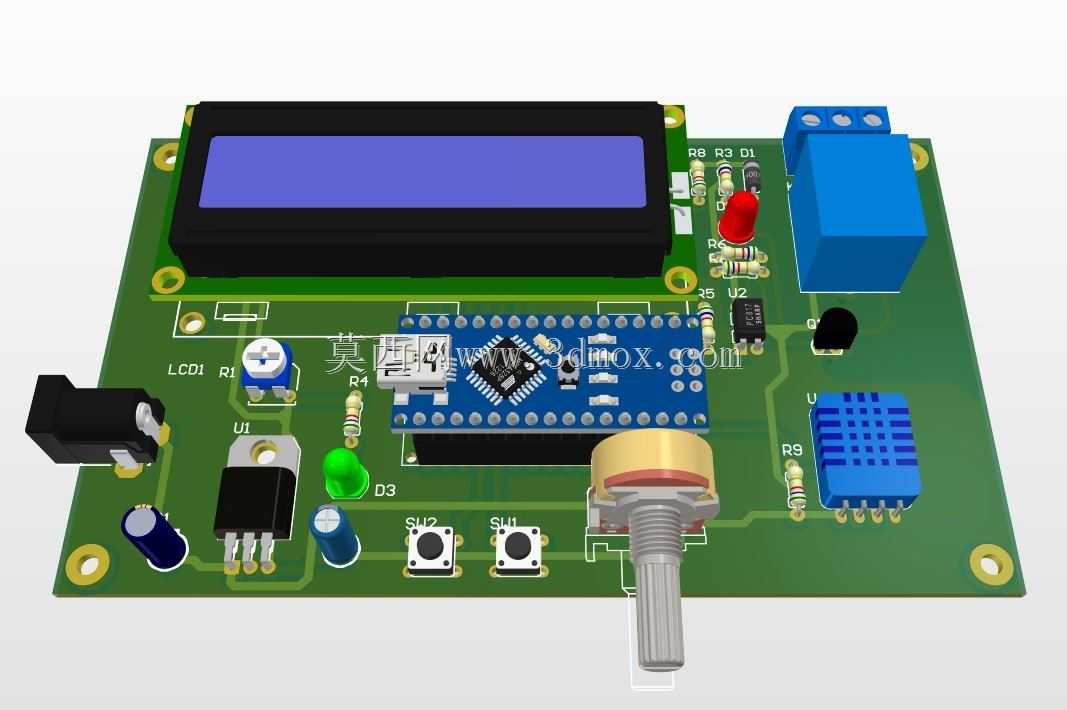

这款温控电路板主要面向小型恒温控制场景，可应用在小型实验恒温箱、桌面级3D打印喷头温控、小型水族箱温控、电子元件老化测试台等对温度采集与控制有需求的场景，作为核心控制单元完成温度信号采集、阈值比对、负载通断控制的全流程功能。从结构设计来看，整块PCB采用标准矩形板型，四个角预留了直径3.2mm的安装固定孔，适配M3规格的铜柱或螺丝安装，可直接固定在设备内部的安装位上，板边预留了足够的安全间隙，避免安装时与周边金属结构发生短路。板上元件布局遵循信号流向排布，左上角位置安装LCD1602液晶显示屏，屏幕下方预留了10mm的操作空间，方便调试时观察显示数值；核心控制单元采用Arduino最小系统板，通过排针直插在PCB上，既保证了连接可靠性，也方便后期更换核心板进行功能迭代。温度采集模块选用DHT11温湿度传感器，布置在板卡右侧边缘位置，远离板上功率元件，避免功率元件发热影响温度采集精度；输出控制端采用蓝色继电器模块，布置在板卡右上角，继电器输出端预留了5.08mm间距的接线端子，可直接连接外接加热或制冷负载，接线端子旁预留了走线槽位，强电走线与弱电信号走线在PCB上做了分区处理，减少信号干扰。板载的电位器布置在核心板下方，用于调节LCD屏幕的显示对比度，两个轻触按键布置在电位器右侧，用于设置温度阈值、切换显示模式，按键采用6*6mm标准轻触开关，按键帽高出PCB板面2mm，操作时不会误触周边元件。电源输入部分布置在板卡左下角，采用DC电源座输入，板载稳压电路将输入电压转换为5V给核心板与传感器供电，电源部分的电解电容、稳压芯片都预留了足够的散热空间，稳压芯片可在满负载下长时间稳定工作。板上的LED指示灯分别对应电源状态、继电器输出状态，布置在核心板左侧，可直观反馈设备运行状态。整个板卡的元件排布充分考虑了手工焊接与后期维护的便利性，元件之间预留了至少1mm的间隙，避免焊接时连锡，所有直插元件的引脚长度都控制在2mm以内，防止引脚过长与外壳发生接触。
