TO252封装三引脚贴片SMD芯片结构

在消费类电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装功率器件的封装建模精度，直接决定了后续SMT贴片良率、器件散热路径规划以及整板EMC性能边界，TO252作为中功率半导体器件的主流贴片封装形式，广泛应用在低压MOS管、线性稳压器、小功率肖特基整流桥等器件的封装载体上，是板级结构设计中高频调用的标准封装单元。

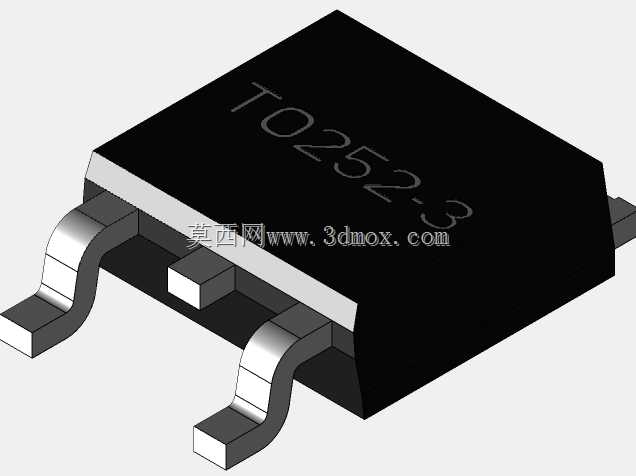

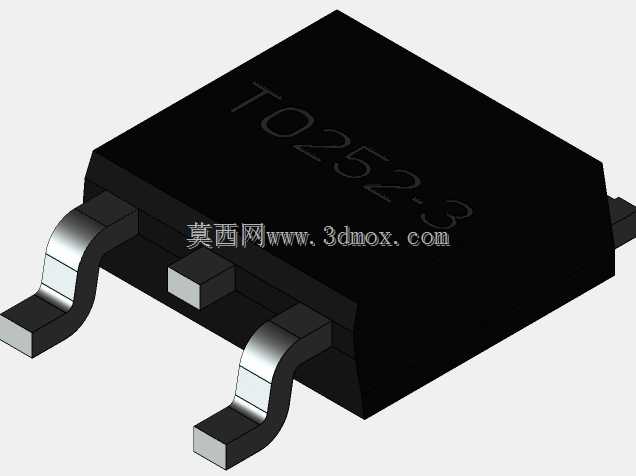

这款三引脚TO252封装结构，建模时严格遵循JEDEC标准的尺寸公差要求，主体塑封部分采用哑光黑色实体建模，还原环氧塑封料的实体质感，表面预留的丝印区域可根据实际器件型号添加标识字符，三个引脚采用弯折成型的铜材结构建模，引脚共面度控制在0.1mm以内，完全匹配SMT贴装时的钢网开口设计要求，避免出现虚焊、引脚翘起等工艺问题。

从安装边界来看，该封装引脚节距为4.56mm，整体塑封本体长度6.54mm，宽度6.04mm，引脚伸出塑封本体的弯折弧度完全适配回流焊过程中的热形变补偿量，设计时特意保留了引脚与塑封本体结合处的应力释放结构，还原实际器件生产过程中引脚框架与塑封料的嵌合结构，避免建模时出现直角硬连接导致的应力集中仿真误差。

在实际设备应用场景中，这类封装的器件通常会在PCB背面预留对应尺寸的散热焊盘，建模时同步匹配了散热焊盘的位置基准，结构工程师在做整板布局时，可以直接调用该模型完成器件干涉检查、焊盘对齐、散热片装配间隙验证等工作，无需反复核对封装尺寸手册。不同于插件式功率器件，TO252贴片封装无需在PCB上开设过孔，能够大幅缩小板卡占用面积，适配高密度贴装的设计需求，在开关电源模块、电机驱动板、车载BMS采样板等场景中，该封装的器件往往承担功率切换、电压稳压、电流整流等核心功能，其结构尺寸的准确性直接影响到板卡的可制造性。

建模过程中对引脚的弯折半径做了精准还原，没有采用简化的直角弯折结构，因为在做板级热仿真时，引脚的弯折形态会直接影响引脚的导热路径，简化结构会导致仿真结果与实际测试值出现15%以上的偏差，同时塑封本体的拔模斜度也按照实际注塑工艺要求做了处理，还原真实器件的脱模特征，避免在做装配干涉检查时出现误判。对于需要做器件库标准化搭建的企业而言，该模型可以直接导入常用的ECAD与MCAD协同软件中，作为标准封装库单元使用，无需二次修改尺寸参数，能够大幅缩短板卡结构设计的周期，减少封装尺寸错误导致的打样返工问题。
