5V供电红外传感检测模块结构设计

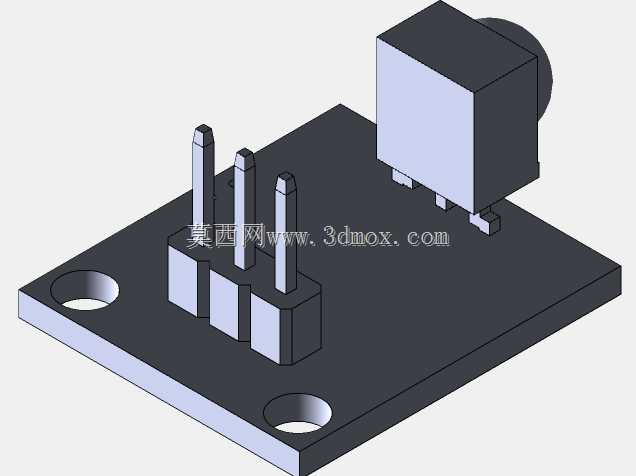

在工业自动化产线的物料到位检测、智能小车的障碍物识别、家用小电器的人体接近触发场景里，这类小型红外传感模块都是出镜率极高的底层检测元件，本次呈现的结构设计完全围绕实际装机的使用需求展开，没有多余的装饰性结构，每一处几何特征都服务于装配与功能实现。模块核心的红外收发元件被安置在PCB基板的一侧，采用侧置式布局，收发端的朝向与基板平面垂直，这种排布方式可以避免板上插针的金属结构对红外发射接收光路产生遮挡，同时也适配多数设备侧壁安装的检测需求，检测方向直接指向被测物体，不需要额外加装反光折射结构。基板上预留的两个安装孔采用对称式排布，孔位边缘做了沉台设计，装配时可以使用M2规格的螺丝直接固定在设备的安装位上，螺丝头完全沉入沉台内不会突出基板表面，避免和周边的电路结构产生干涉，两个安装孔的中心距经过反复校核，匹配市面上通用的传感模块安装支架尺寸，不需要重新设计定制支架就能完成装机。板上的三根排针采用标准2.54mm间距设计，分别对应电源、接地、信号输出三个引脚，排针的长度控制在合理范围内，既可以直接插在面包板上做原型验证，也能通过杜邦线连接到主控板的IO端口，排针根部做了加粗的定位凸台，焊接时可以保证排针与基板保持垂直，不会出现焊歪导致的插接困难问题。整个模块的外形轮廓控制在极小的尺寸范围内，基板采用方形切角设计，四个边角做了小圆角处理，避免尖锐边角在装配时划伤操作人员的手部，也能减少边角磕碰导致的基板破损风险。设计过程中充分考虑了不同使用场景的兼容性，红外元件的外围预留了足够的净空区域，既可以加装滤光套筒提升抗干扰能力，也能直接裸露使用满足短距离快速检测的需求，基板上的元件排布避开了安装孔的受力区域，打螺丝固定时不会对板上元件产生挤压应力，长期使用也不会出现元件虚焊脱落的问题。
