Nextion串口TFT液晶显示模组结构设计

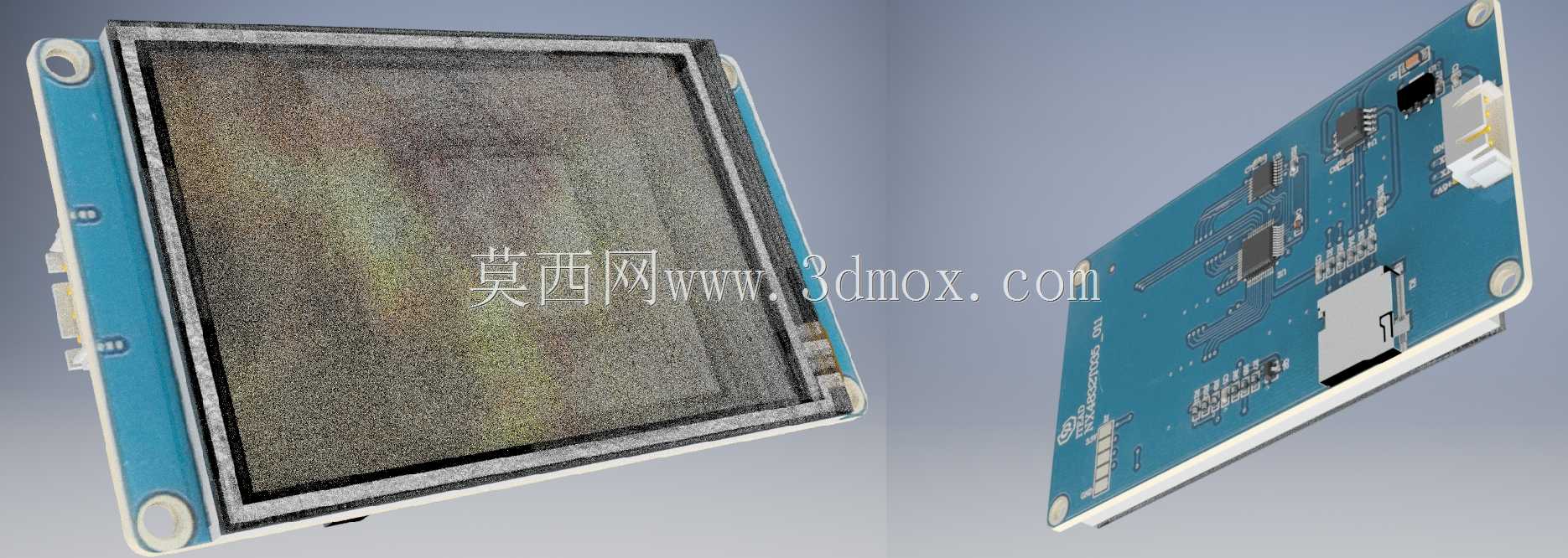

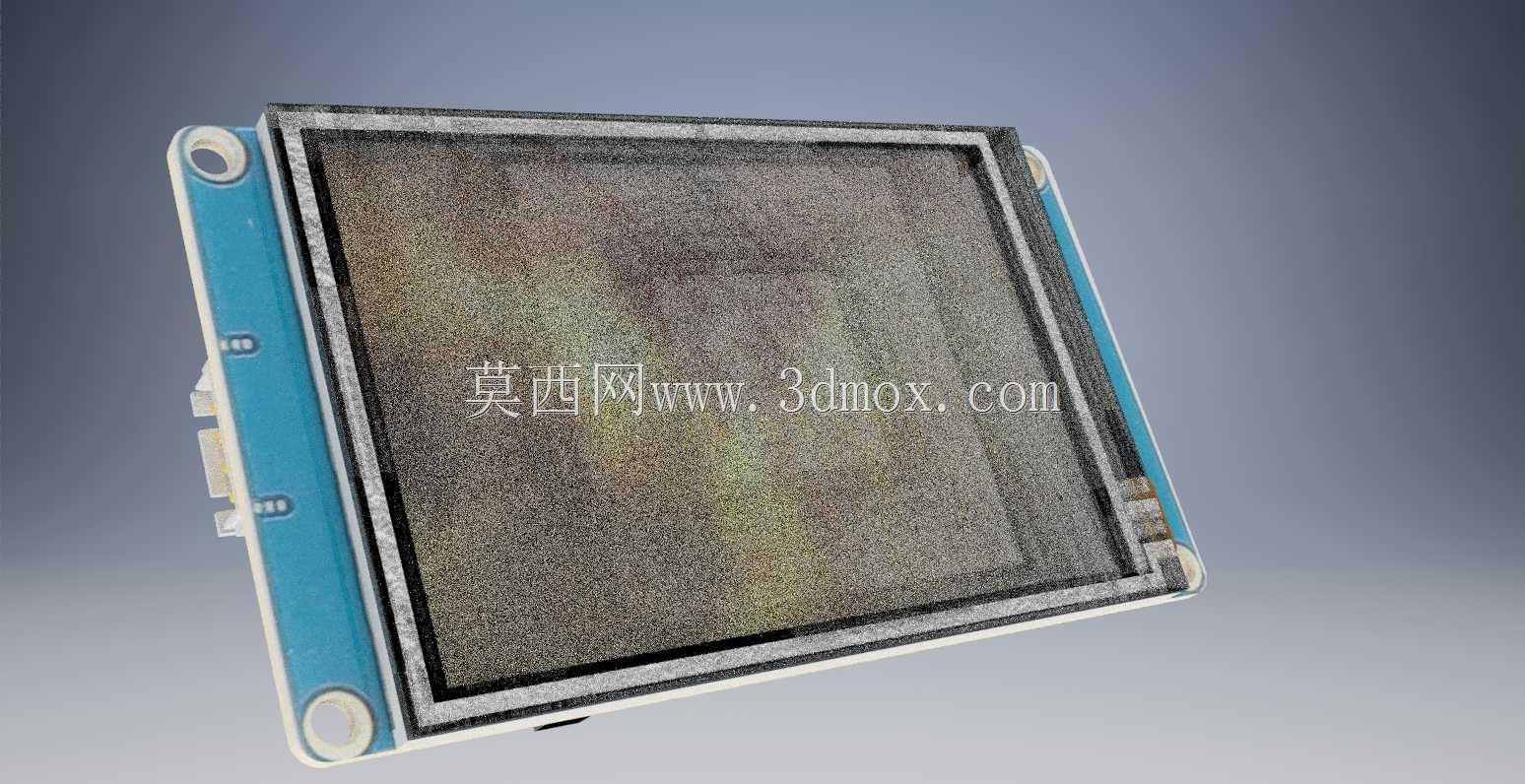

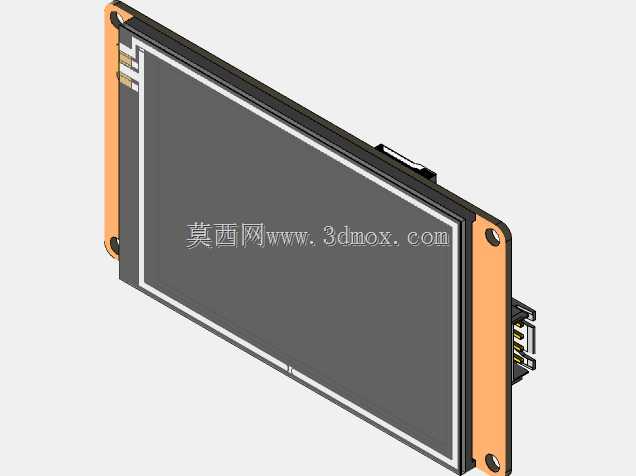

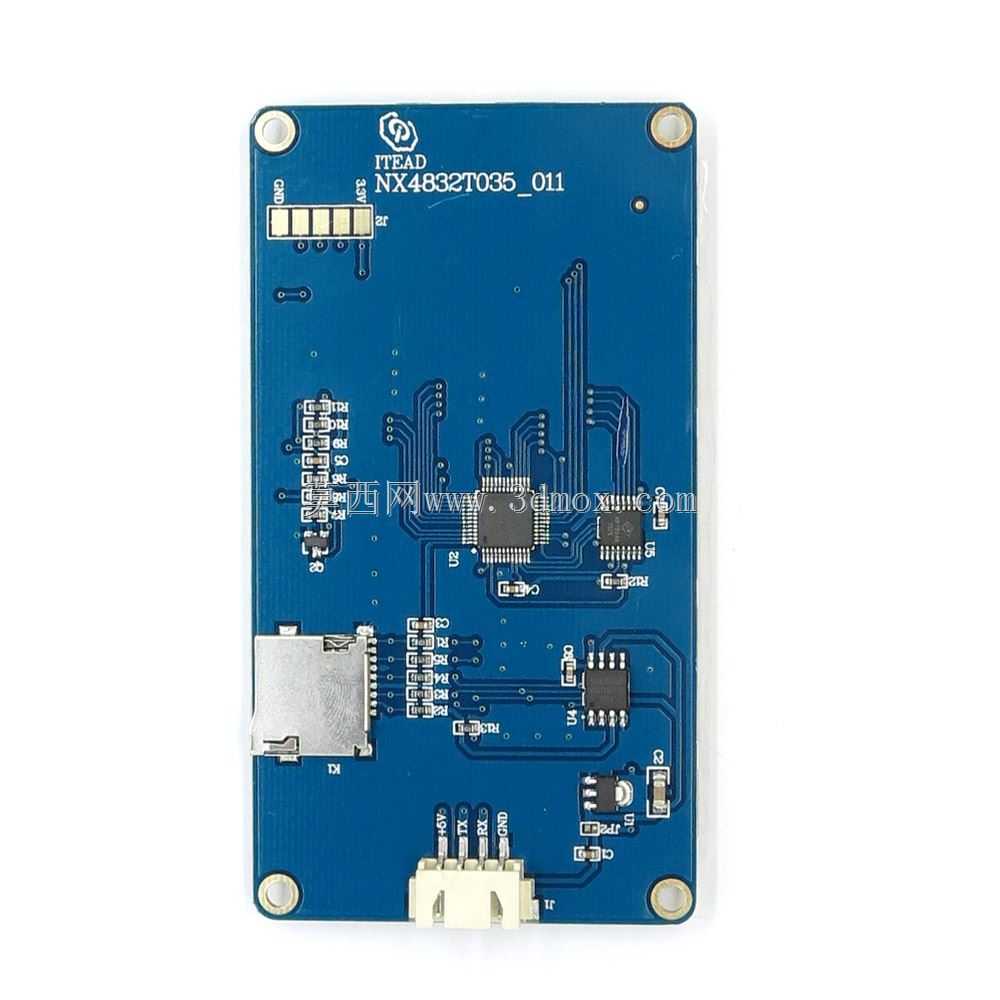

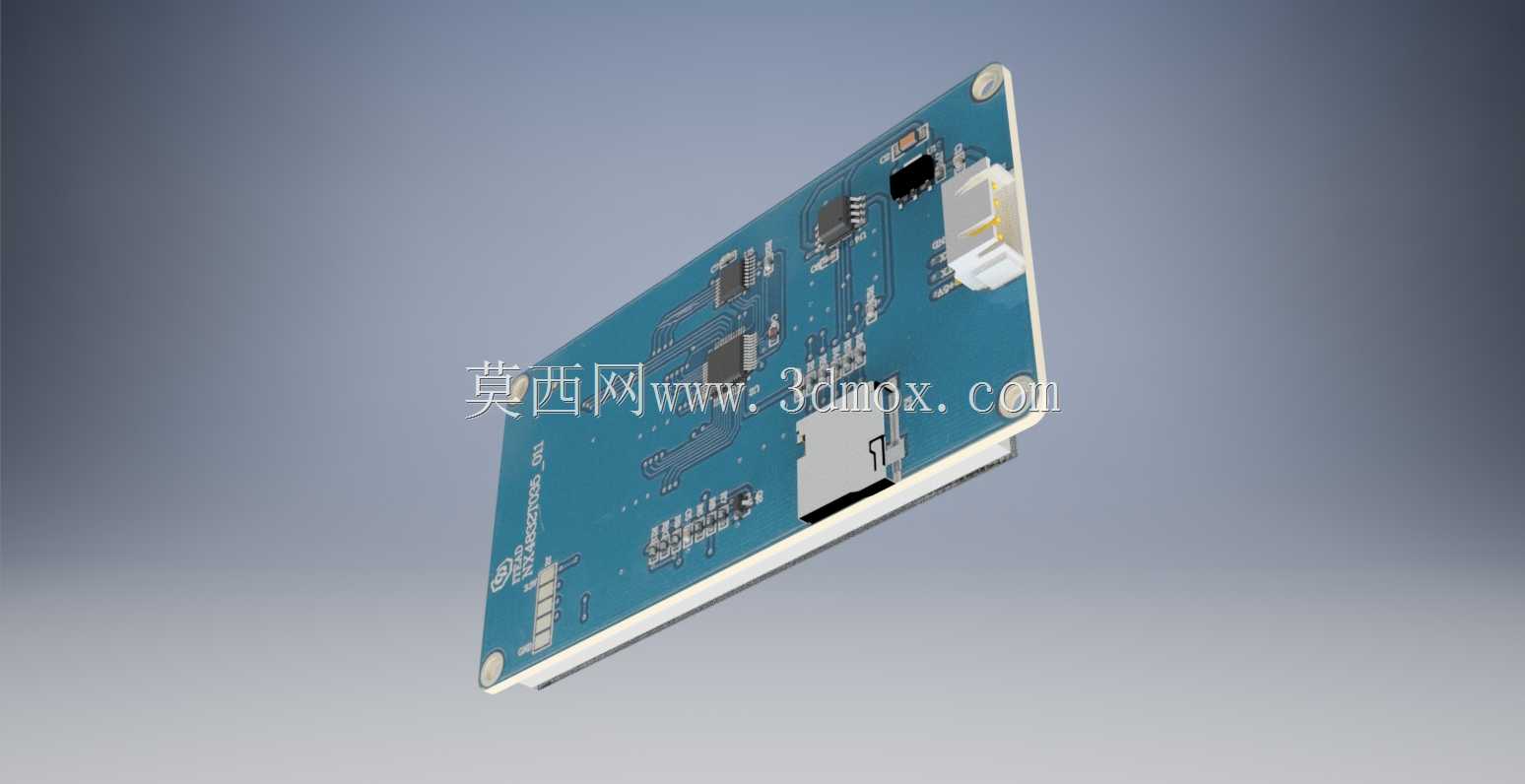

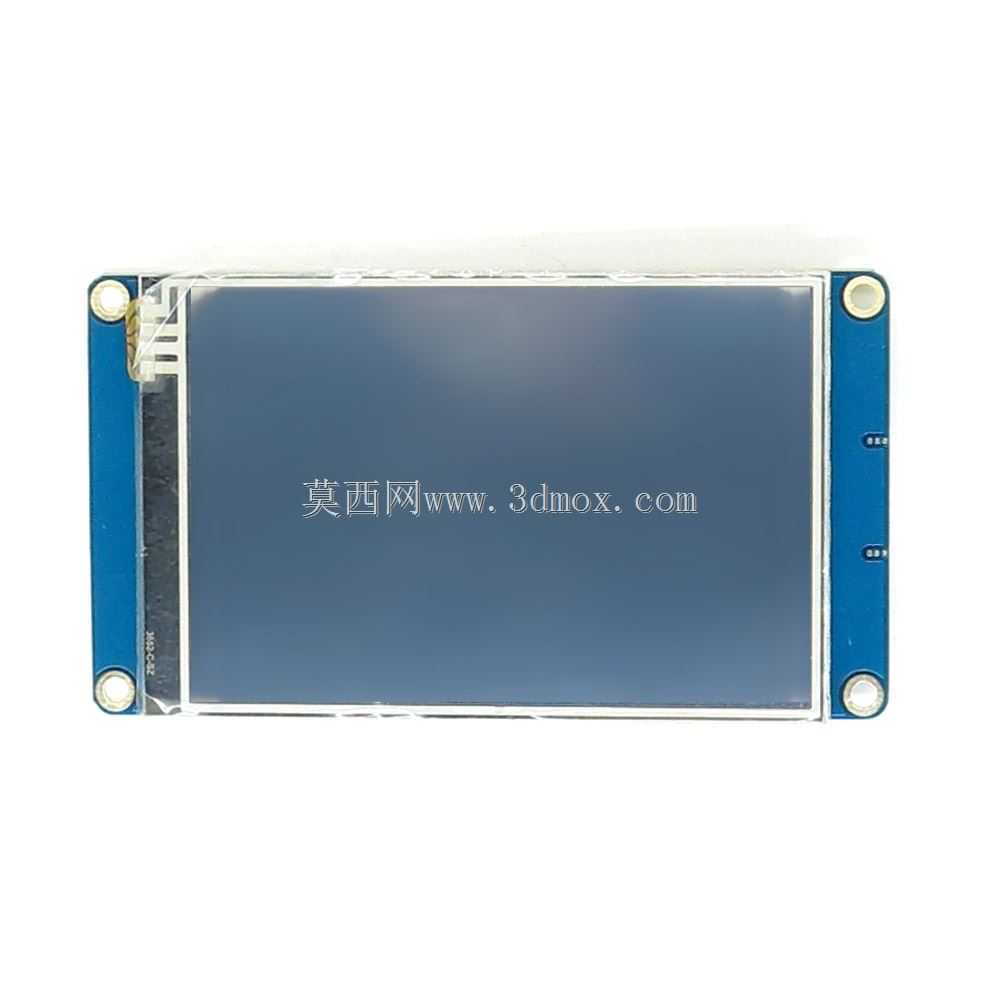

这款Nextion系列TFT液晶显示模组，是嵌入式人机交互场景中应用极广的硬件单元，常被集成在小型工控终端、智能设备操作面板、物联网采集节点、桌面级小型装备的操控界面中，承担参数显示、触控指令输入的核心功能，无需额外搭建复杂的显示驱动电路，通过串口即可和主控单元完成数据交互，能大幅缩短嵌入式设备的开发周期。从结构设计层面来看，该模组采用板屏一体化的叠层布局，液晶面板贴合在PCB载板正面，四周做了窄边框的封边处理，既可以减少屏幕边缘的漏光问题，也能为屏幕提供基础的抗磕碰防护。载板两侧延伸出的橙色固定边是结构安装的核心边界，上面预留的定位孔位完全适配通用嵌入式面板的安装开孔尺寸，安装时不需要额外设计定制压块，直接通过螺丝从面板背面锁紧即可完成固定，安装公差控制在合理范围内，能避免屏幕装配后出现偏斜、与面板边框缝隙不均的问题。模组侧面引出的排针接口位置做了结构避让，接插通讯排线时不会和安装腔体的侧壁产生干涉，接口的引脚定义完全匹配该系列产品的通用规范，硬件工程师做选型时可以直接套用成熟的接线方案，不需要重新核对引脚定义。屏幕背面的PCB板上集成了驱动电路、存储单元与电源处理模块，整体厚度控制在嵌入式安装的常规尺寸区间内，对安装腔体的深度要求较低，哪怕是内部空间紧凑的小型手持设备、壁挂式采集终端，也能顺利完成装配，不会出现内部元件挤压的问题。在实际工程应用中，这类串口屏不需要开发者编写底层的显示驱动代码，只需要通过串口发送对应指令就能完成文本、数值、图形的显示更新，搭配触控功能还能直接替代实体按键完成参数设置、功能切换的操作，相比传统的段码屏、独立驱动的TFT屏，能减少主控芯片的程序运行负担，也能缩减电路板上的元件占用空间。做结构建模时，该模型完整还原了模组的所有外部特征，包括侧边的安装孔位、接口的凸起尺寸、屏幕的有效显示区域边界，设计配套面板或者设备外壳时，可以直接调取模型做装配干涉检查，不需要反复核对二维图纸的尺寸参数，能有效避免后期打样出现装配不匹配的问题。模组的边角做了小圆弧过渡处理，装配时不会刮伤安装面板的喷涂层，也能减少装配过程中边角磕碰掉渣的问题，屏幕表面的防护层高度和边框齐平，粘贴外置防护面膜时不会出现边缘起翘的情况。
