开关电源内置轴流散热风扇结构设计

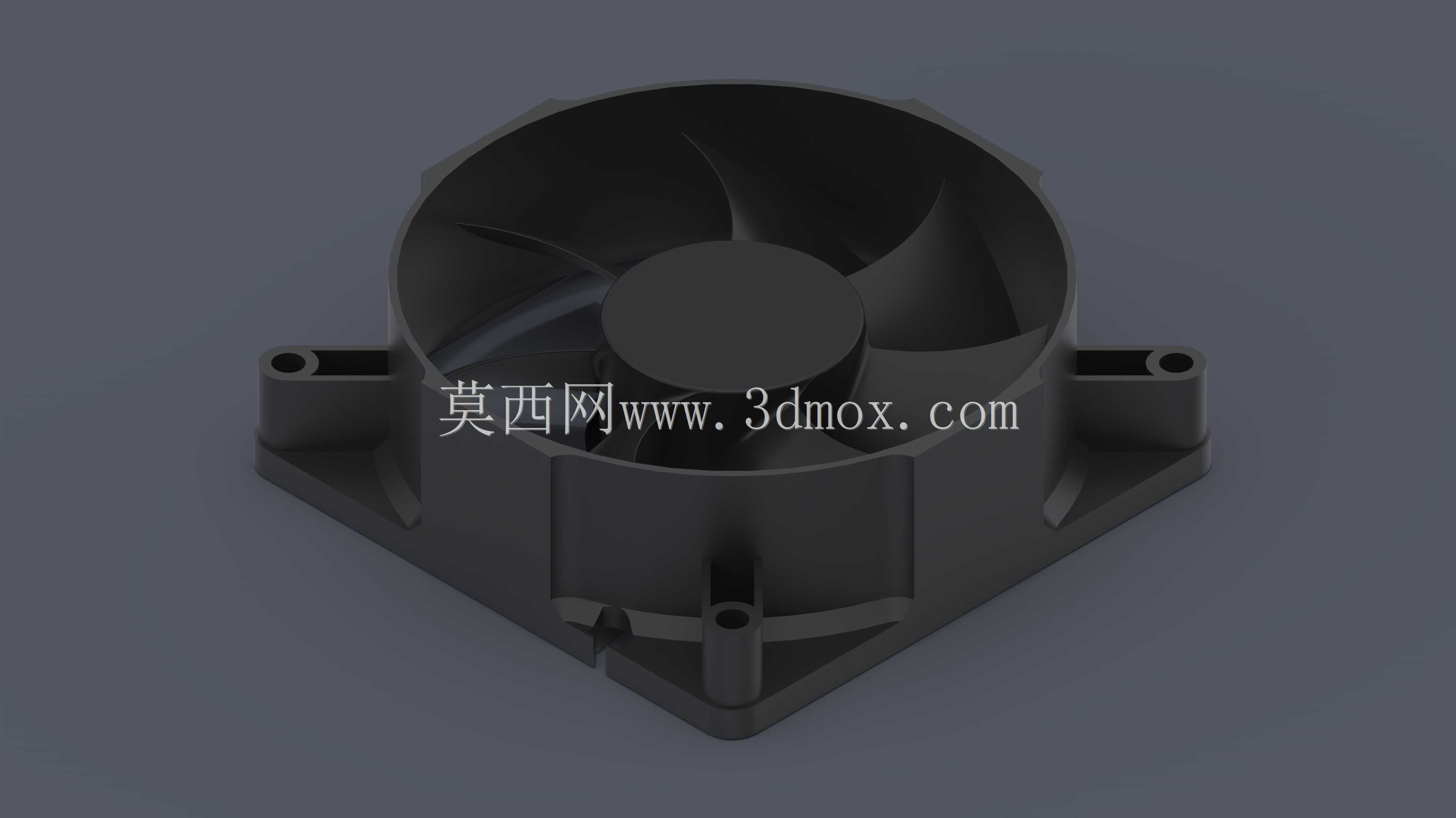

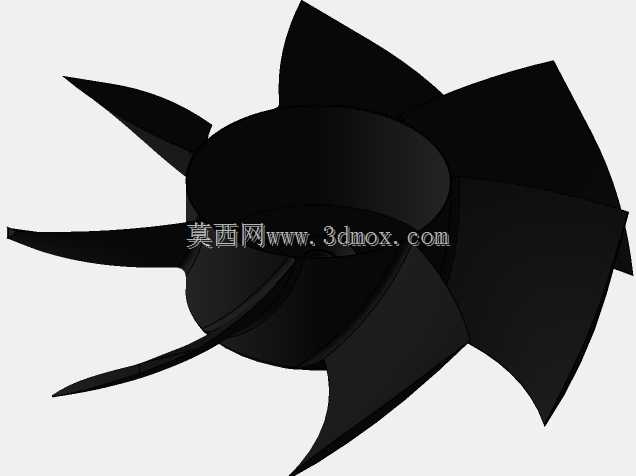

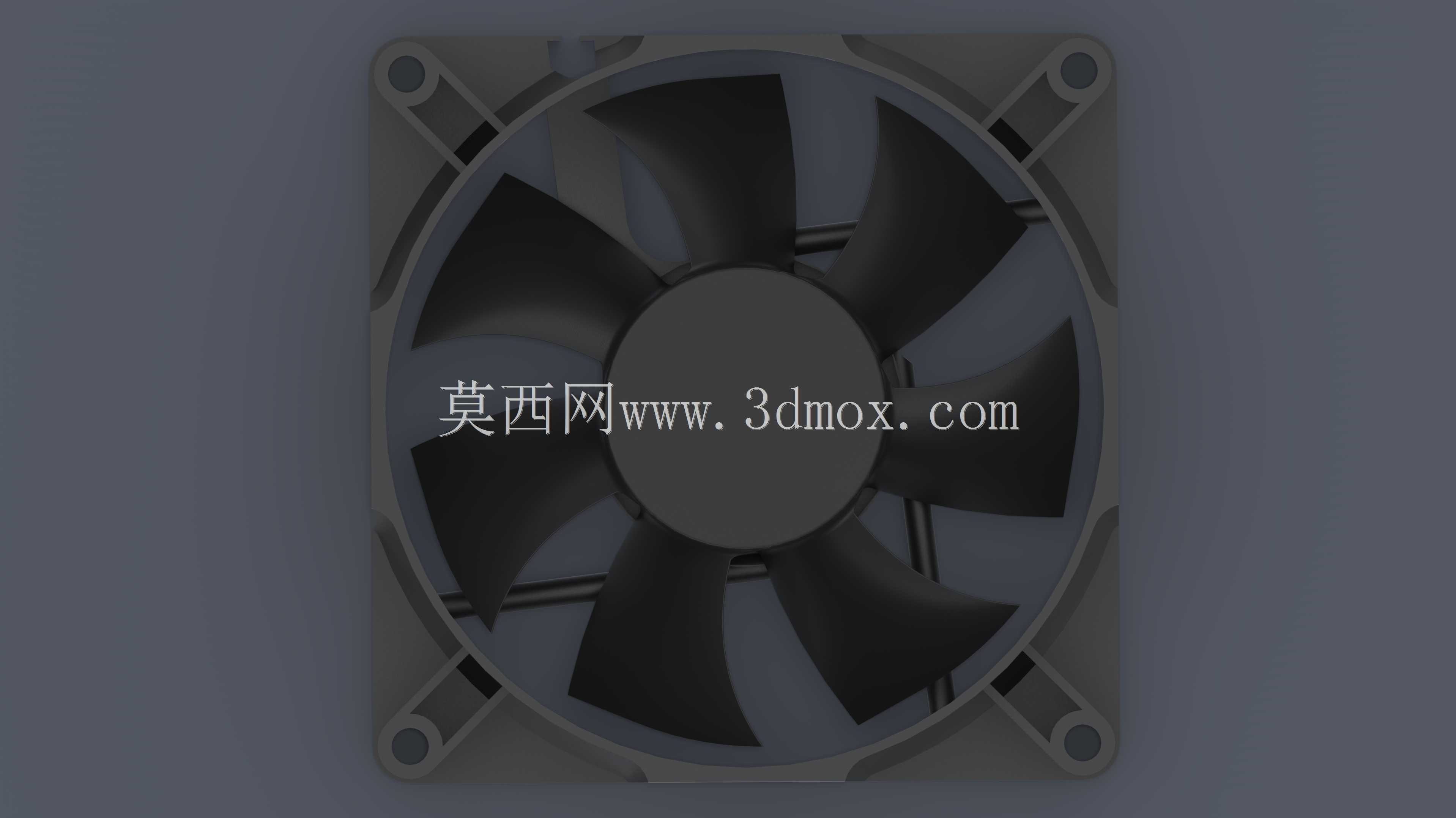

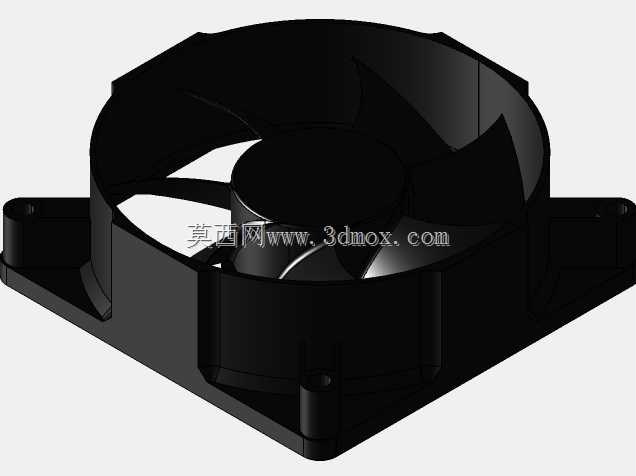

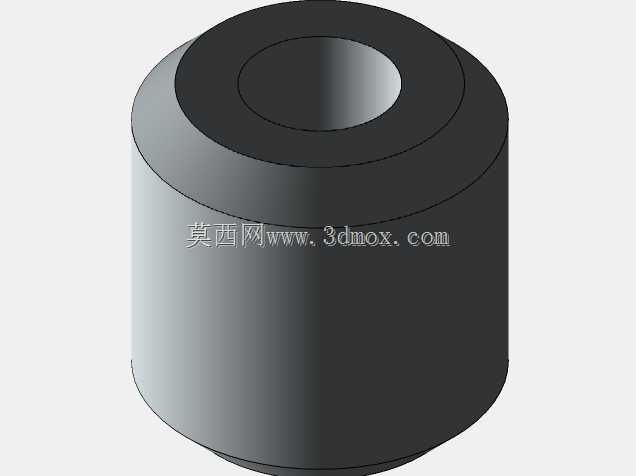

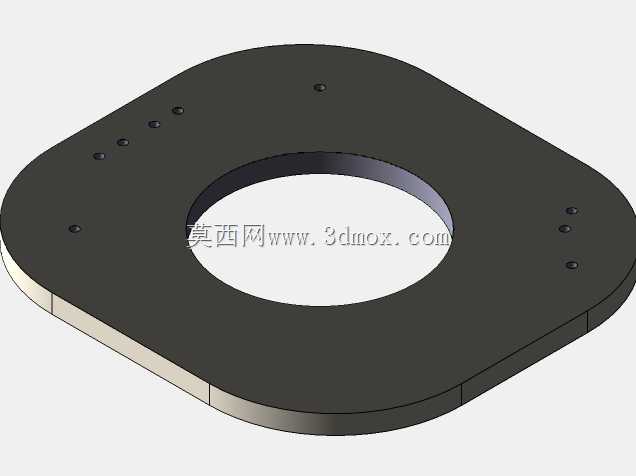

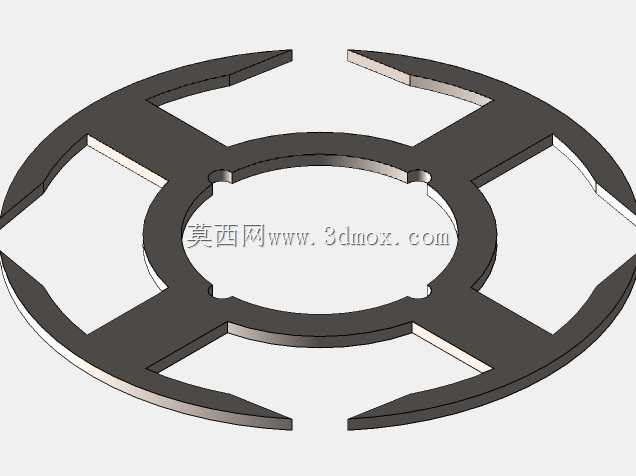

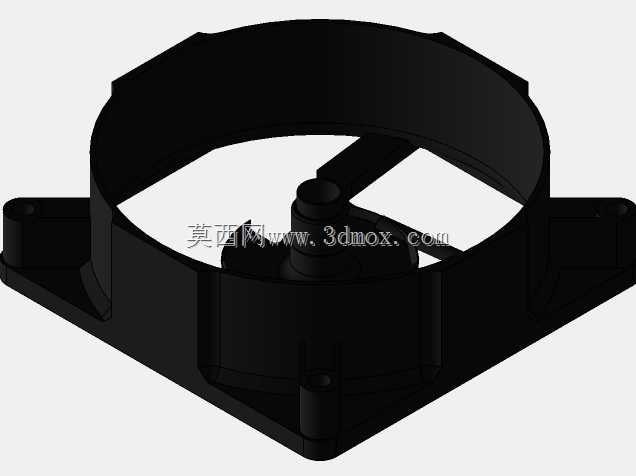

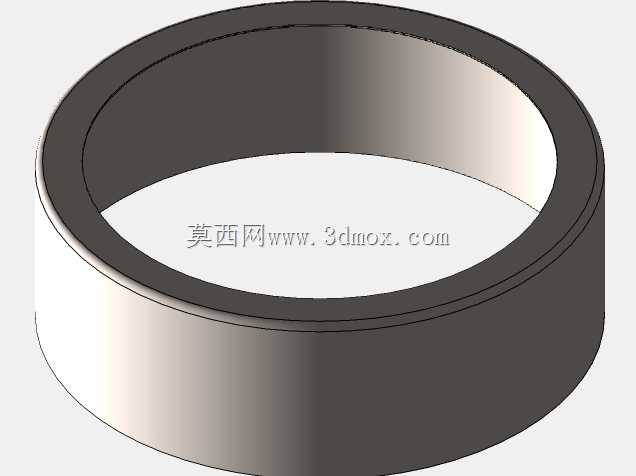

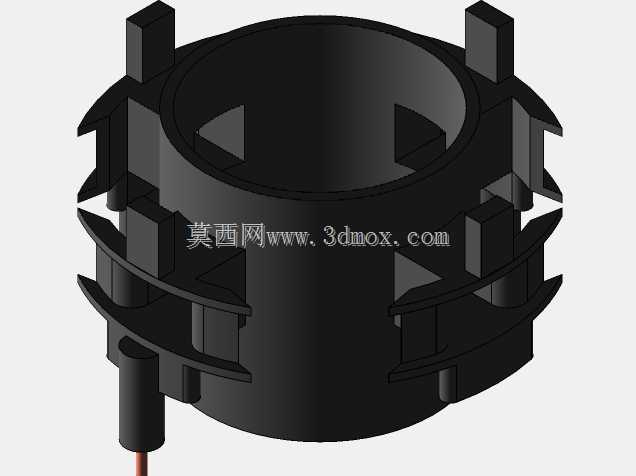

在开关电源的热设计环节，散热风扇是决定电源长期运行可靠性的核心部件之一，这类轴流风扇主要适配中小功率开关电源的内部风道布局，承担将电源内部功率器件产生的热量强制带出壳体的作用，避免MOS管、整流桥、变压器等核心发热元件因结温过高触发降额甚至烧毁。从结构设计来看，该风扇采用标准方形安装法兰结构，四个角预留的安装柱带有通孔，可直接通过螺丝固定在电源壳体的预设安装位上，安装边界完全匹配常规ATX电源、工业开关电源的内部安装空间，法兰边的凸起定位筋可在装配时快速卡入壳体定位槽，减少装配对位的调整时间，提升产线装配效率。扇叶采用七叶后掠式曲面设计，这种叶型在相同转速下能获得更高的风压与风量，同时有效降低扇叶切割空气产生的涡流噪音，适配开关电源对运行噪音有要求的应用场景，比如桌面PC电源、办公设备内置电源等使用场景，不会因风扇噪音影响终端用户体验。扇框采用一体化注塑成型结构，进风侧与出风侧的边框做了圆弧导风过渡，减少空气进出扇框时的风阻损失，中心的轮毂结构预留了电机安装位，可适配常规直流无刷电机的装配尺寸，轮毂与扇叶的连接位置做了加厚过渡处理，避免长期高速运转时扇叶根部出现应力断裂问题。在实际选型应用中，这类风扇除了开关电源内置场景，也可适配小型工控机箱、CPU散热器、移动储能设备的散热需求，不同应用场景下可通过调整电机转速参数匹配对应的散热风量要求，安装孔位的通用化设计让该风扇可直接替换同尺寸规格的市售标准风扇，无需额外修改安装结构。建模过程中对扇叶的曲面弧度做了精准还原，安装孔的位置度、扇框的外形尺寸都严格按照行业通用标准设定，可直接用于开关电源的整机结构装配干涉检查，也可作为散热仿真分析的基础模型，帮助结构工程师在设计阶段快速完成风道布局验证，减少后期样机测试的整改次数。
