台式机机箱轴流散热风扇结构设计

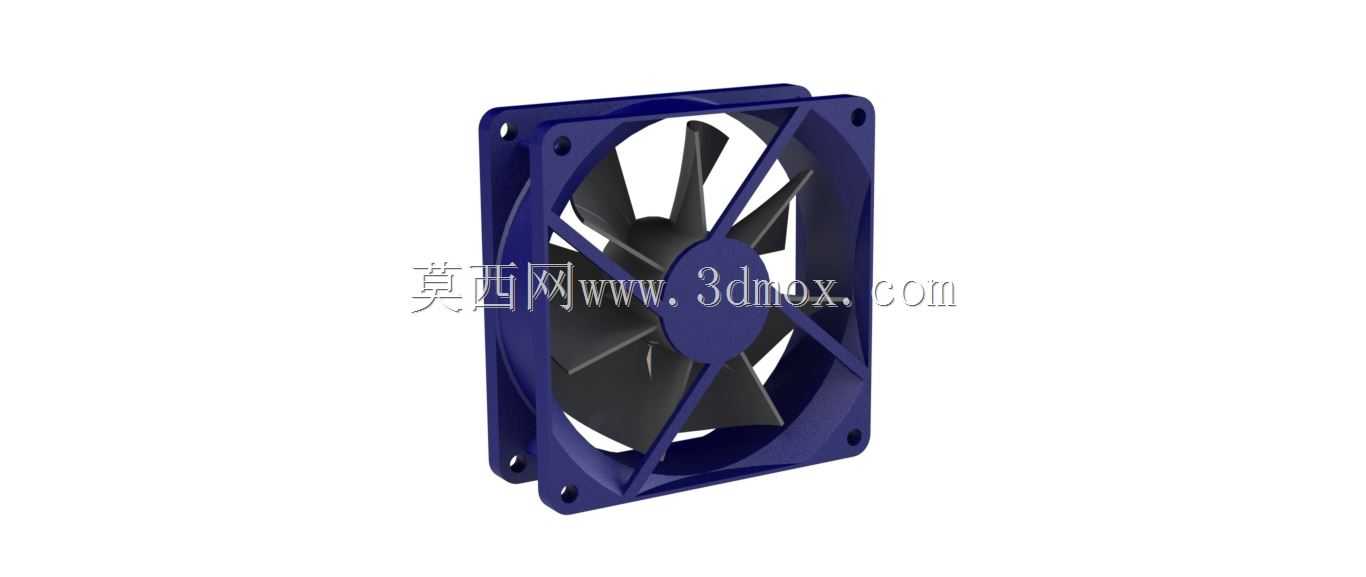

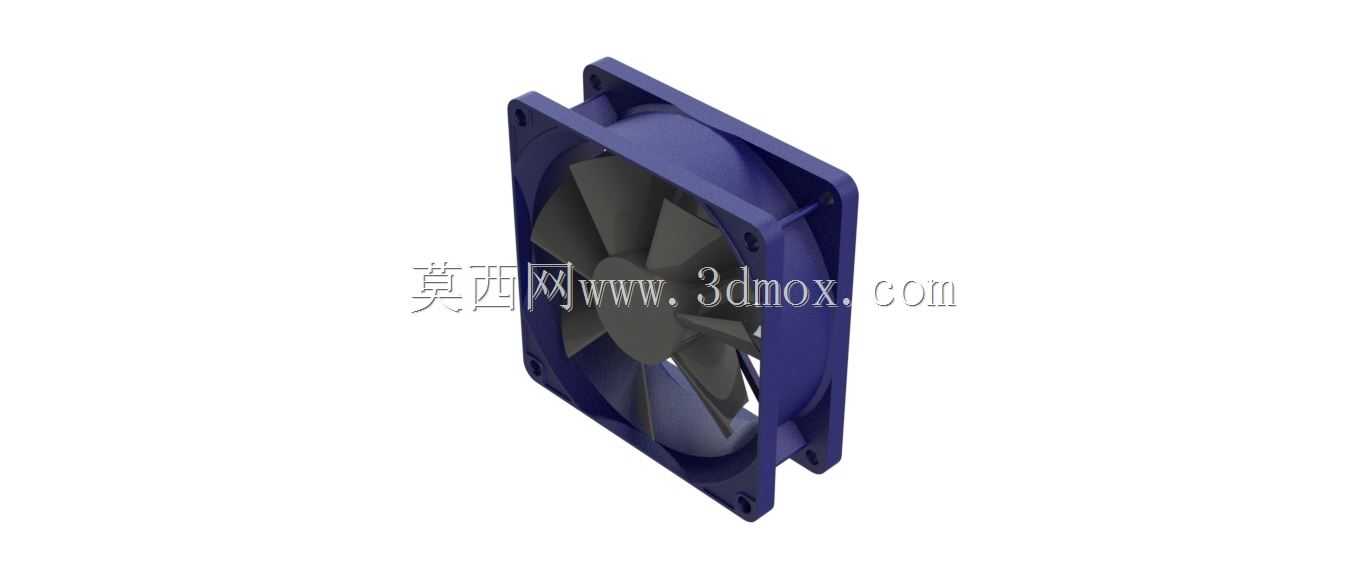

日常做电子设备热设计配套结构时，轴流散热风扇是最常接触的风冷执行元件，这款方形外框轴流风扇的结构，刚好覆盖了消费级电子散热场景的绝大多数通用安装需求。先从安装边界说起，这类标准方形外框风扇，外框四个角预留的沉头安装孔位完全匹配消费级机箱、工控机柜、小型散热模组的通用孔距，安装时不需要额外做转接支架，直接用对应规格的自攻螺丝或者减震胶钉就能完成固定，外框的厚度尺寸也适配常规机箱的风扇位预留空间，不会和机箱内部的内存、显卡走线、硬盘架产生结构干涉，做结构干涉检查的时候只要匹配对应孔距参数就能快速完成布局。

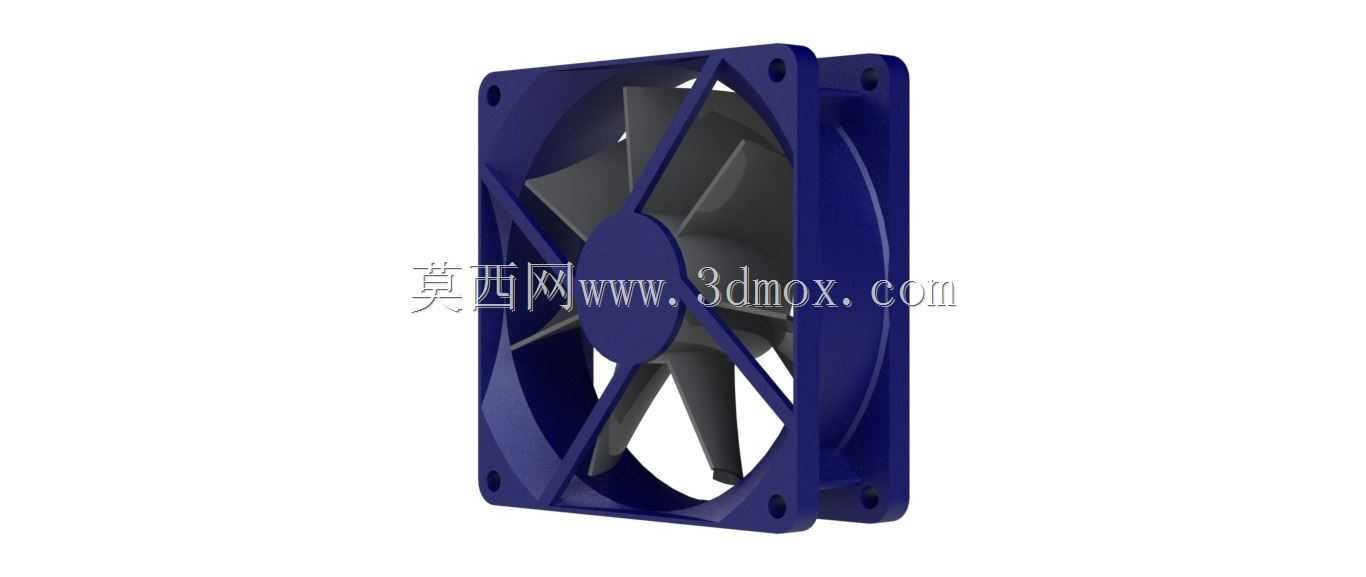

从实际用途来看，这类风扇主要是通过定向气流带走电子元件工作产生的积热，不管是台式机机箱的进风排风、服务器机柜的通风散热，还是小型工控设备、3D打印机喷头周边的散热辅助，都能通过调整安装方向实现对应的气流组织需求。设计上外框做了全包式的导流结构，框体边缘的加强筋既提升了塑料外框的结构强度，避免长期震动出现框体形变，也能对扇叶吹出的气流做导流约束，减少边缘气流紊流带来的风量损耗，相比无框的简易扇叶结构，带导流外框的风扇实际送风效率能提升15%左右，同时也能避免扇叶转动时触碰周边线材引发故障。

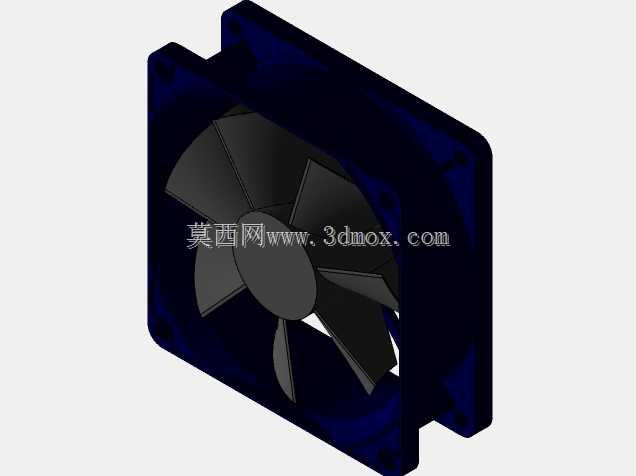

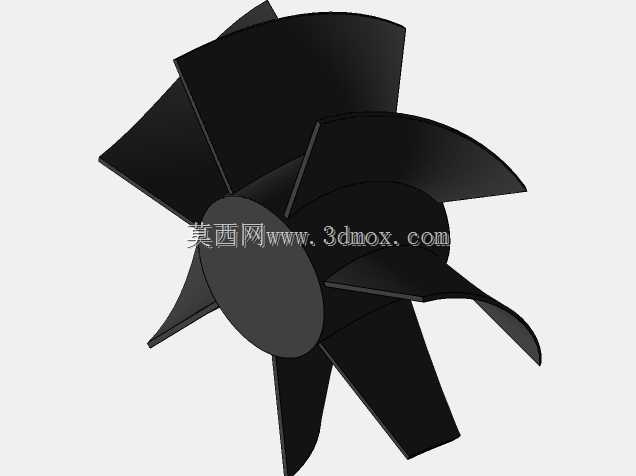

扇叶部分采用了七叶后掠式的曲面设计，这种叶型的设计思路是在相同转速下平衡风量与噪音表现，后掠的叶型能切割气流时减少风切噪音，曲面的叶型弧度能让气流沿叶面平滑导出，避免气流在叶尖位置形成涡流产生额外震动。转子部分集成在扇叶中心的轴套位置，和外框中心的轴承位配合，转动时的同心度公差控制在合理范围内，长期运转不会出现偏心抖动的问题。中心的圆形轴盖既可以遮挡内部的轴承与绕线结构，避免灰尘进入轴承位置缩短使用寿命，也能优化中心区域的气流过渡，减少中心位置的气流乱流。

做这类风扇的三维建模时，要重点注意几个结构细节：一是安装孔的沉头深度要匹配常用安装螺丝的帽高，避免螺丝帽突出外框表面影响安装贴合度；二是扇叶和外框内壁的间隙要控制在合理范围，间隙太小容易因为塑料件的成型公差出现扇叶蹭框的问题，间隙太大则会漏风降低送风效率；三是外框边角的圆角过渡要符合注塑成型的工艺要求，避免直角位置出现应力集中导致注塑件开裂，同时也能减少安装时边角划手的问题。另外扇叶的曲面弧度要做连续的曲率检查，避免出现曲面断层导致转动时气流不稳定，建模完成后可以做简单的转动模拟，检查扇叶在整个转动行程内和外框、支撑筋的间隙是否均匀，有没有结构干涉的问题。
