双框式轴流散热风扇结构设计

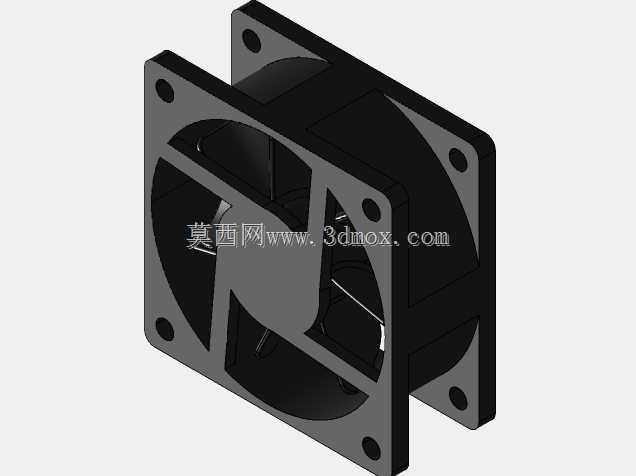

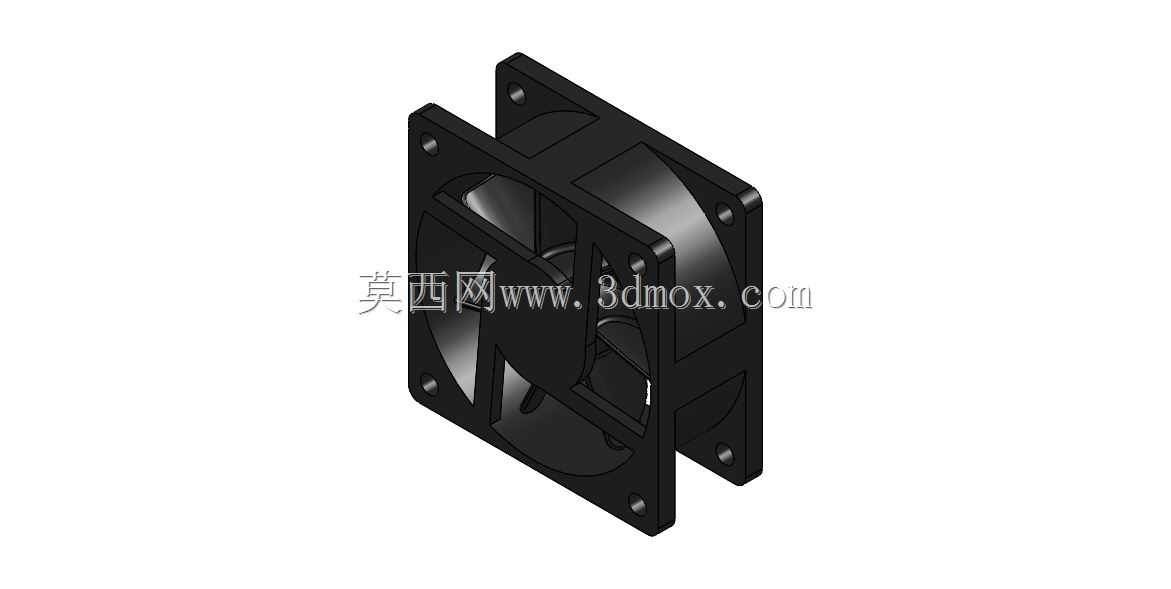

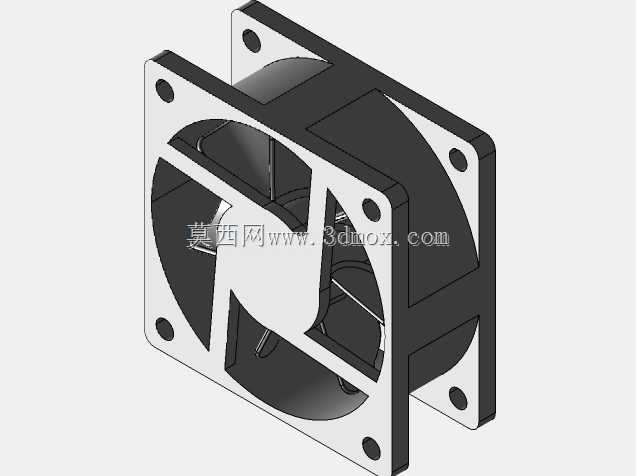

在工业电控柜、大功率伺服驱动机箱、通讯基站设备、工控主机等密闭或半密闭设备舱内，热量积聚会直接导致电子元器件降额运行、寿命折损，严重时触发过热保护停机，这类场景下强制风冷是成本可控、可靠性高的散热方案，轴流散热风扇就是风冷系统里的核心执行部件。这款双框结构的轴流风扇，在常规单框风扇的基础上做了安装结构的优化，双层安装框体之间通过连接筋位做刚性固定，既保留了标准方形轴流风扇的安装孔位适配性，又能在叠装场景下减少安装支架的使用，部分需要双层风扇冗余备份的高可靠性散热场景里，这种一体化双框结构可以直接对位安装，省去额外的固定转接件，降低装配工时。从结构设计逻辑来看，扇叶采用后掠式翼型截面，转动时可以在相同转速下获得更高的风压与风量，同时降低叶尖涡流带来的气动噪音，扇框边角做了圆弧过渡处理，避免安装时锐边划伤操作人员，四个角的安装沉孔做了深度适配，既可以用自攻螺丝直接固定在机箱面板的预留孔位上，也可以搭配减震胶钉使用，吸收风扇转动时产生的微幅振动，避免振动传递到机箱壁引发共振噪音。安装边界上，这款风扇的外框尺寸适配行业通用的方形安装规格，安装孔中心距符合常规工控散热风扇的通用尺寸，安装时不需要对原有设备的面板开孔做二次修改，可以直接替换同规格的单框风扇，双层框体的总厚度控制在合理范围内，不会占用过多设备内部的走线空间，进风侧的防护格栅做了等距筋条设计，筋条间距既可以防止大尺寸异物进入扇叶区域造成卡滞，又不会过多阻挡进风面积影响散热效率。实际选型应用时，需要根据设备舱的热耗计算所需的总风量，预留15%-20%的风量冗余，安装时要注意风扇的风向标识，确保气流方向顺着设备内部的散热风道走向，避免出现气流短路的情况，也就是风扇吹出的风没有经过发热元器件直接从缝隙回流，导致散热效率打折扣。在高粉尘、高油污的应用场景下，还可以在风扇进风侧搭配防尘滤网使用，不过需要定期清理滤网积尘，避免滤网堵塞导致风阻上升、风量下降，双框结构的中间缝隙也可以根据需求加装密封胶条，满足部分有IP防护等级要求的设备舱安装需求，减少水汽、粉尘从风扇安装缝隙进入设备内部的概率。
