带导向结构的气动执行气缸结构设计

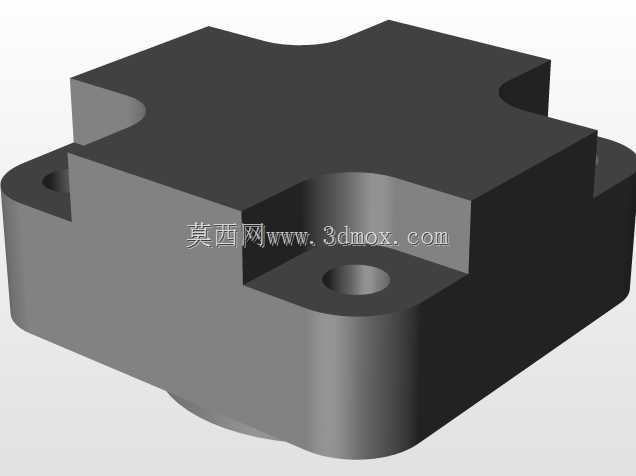

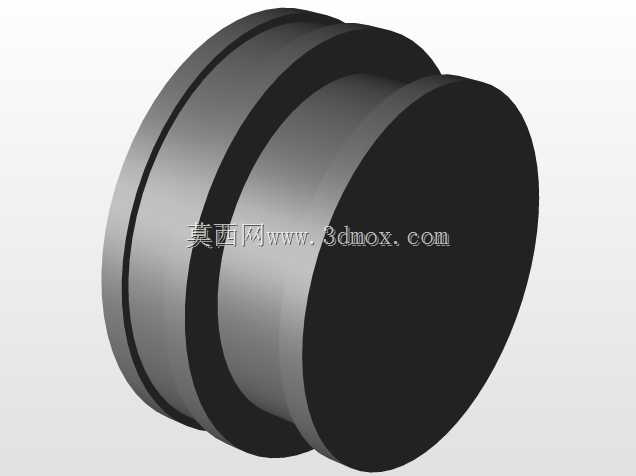

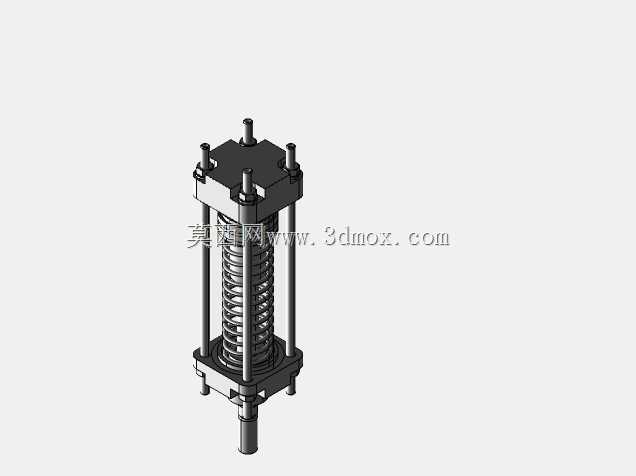

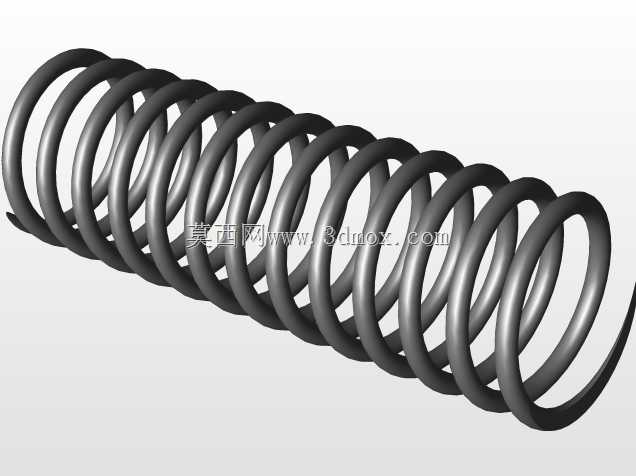

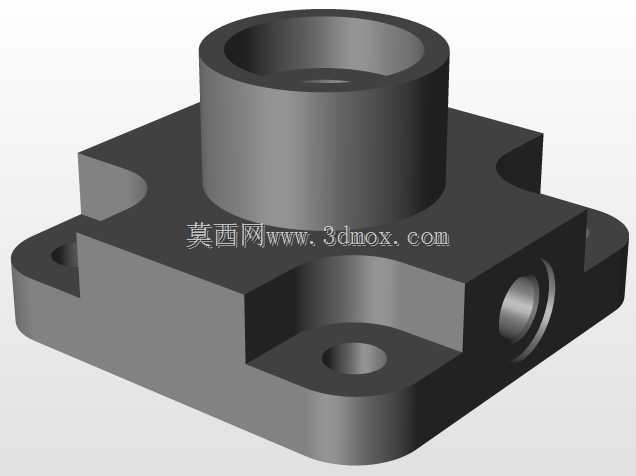

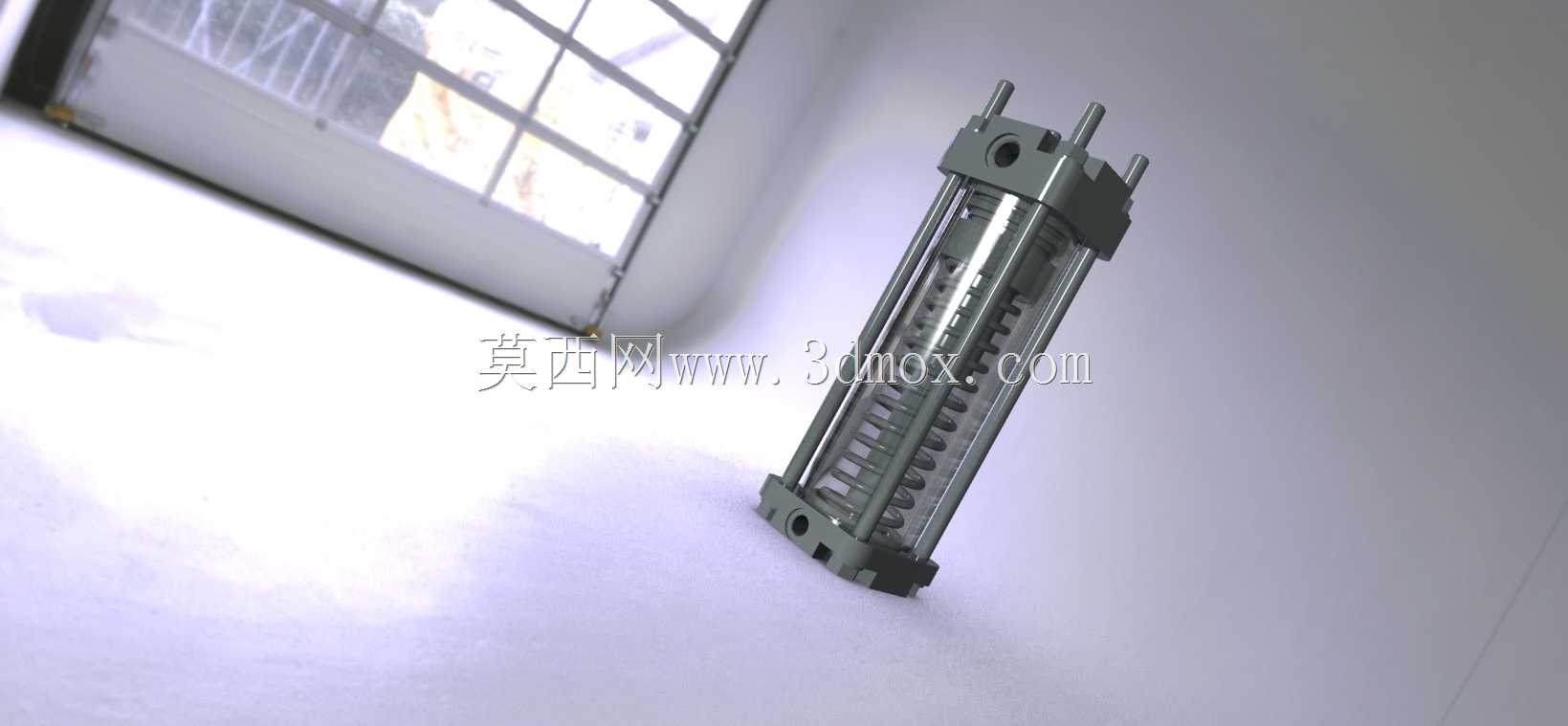

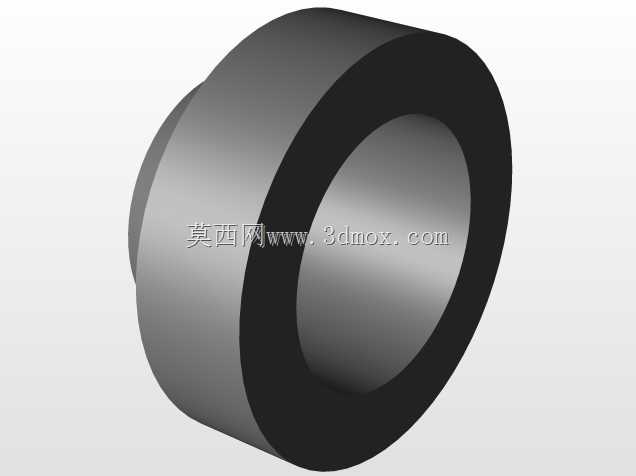

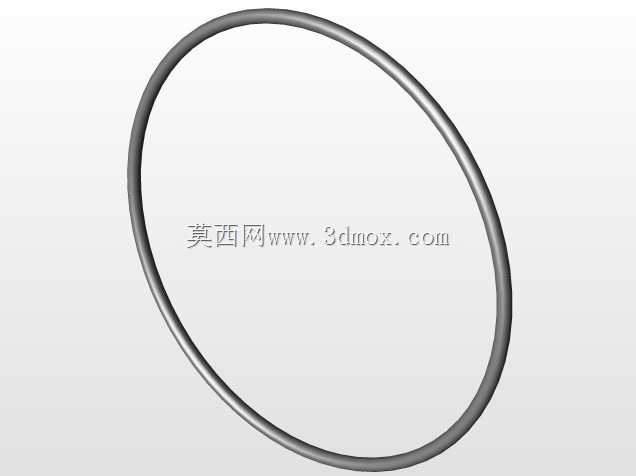

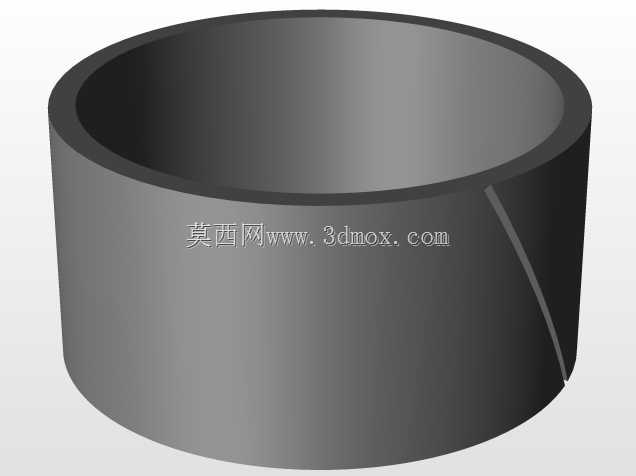

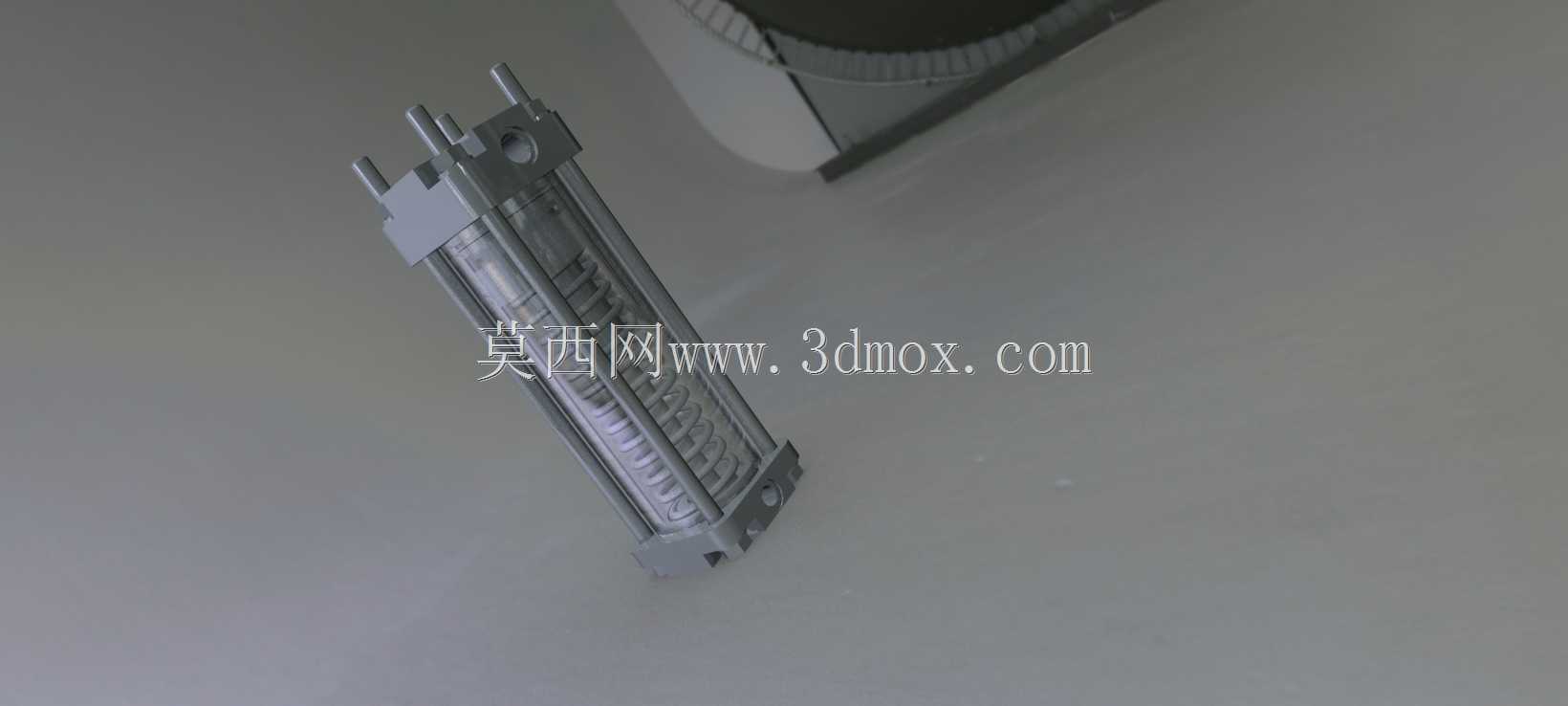

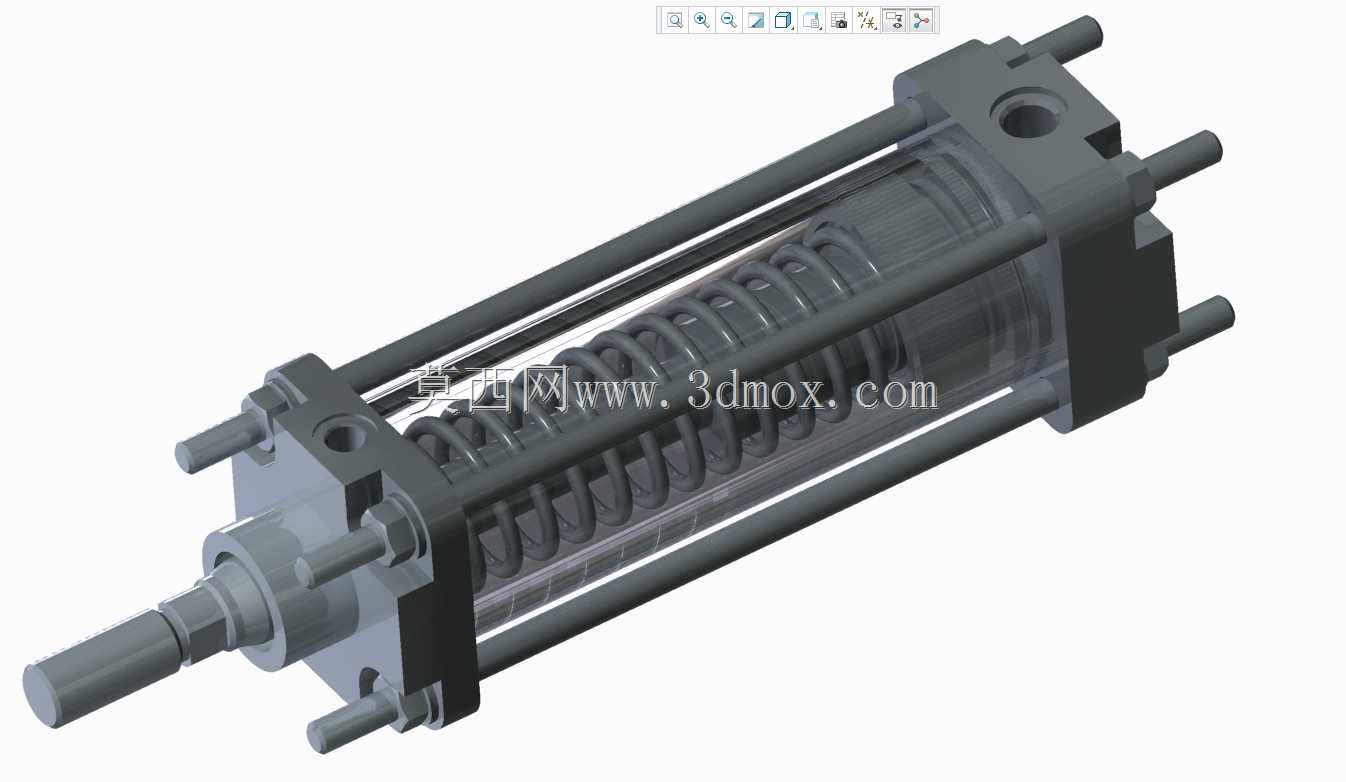

这款带导向结构的气动气缸，在自动化产线的直线往复执行场景中适配性极强，不管是轻工包装线的物料推料工位、电子装配线的工件定位压紧，还是小型专机的夹具驱动环节，都能依托稳定的输出特性满足工位动作需求。区别于常规无导向的普通气缸，这款结构在活塞输出端外侧增设了多根平行导向杆，能抵消活塞杆伸出过程中受到的径向偏载，避免长期受侧向力导致的活塞杆弯曲、密封件偏磨问题，大幅提升元件在带侧向负载工位的使用寿命。设计阶段优先考虑了安装场景的通用性，缸体两端预留了标准的通孔安装位，既可以采用法兰式端面安装固定在设备立板上，也能通过脚架完成卧式安装，输出杆端部的外螺纹接口可直接连接各类工装压头、推块，不需要额外做复杂的转接结构。从结构细节来看，缸筒采用透明可视化的设计思路，能直接观察到内部复位弹簧的压缩与复位状态，日常设备点检时不需要拆解缸体就能判断弹簧是否出现卡滞、断裂故障，降低运维排查的难度。导向杆与缸体端盖之间采用了自润滑衬套配合，运动过程中摩擦阻力小，不需要频繁加注润滑脂就能维持顺畅的往复动作，适配多数无集中润滑的小型自动化设备使用场景。设计时对安装边界做了充分考量，整体径向尺寸控制紧凑，多根导向杆沿缸体周向均匀分布，不会额外占用过多的安装空间，在设备布局空间紧张的工位也能顺利布置。活塞与缸筒之间的密封采用了双唇口结构，既保证了腔室的气压密封性，减少压缩空气的泄漏损耗，又能刮除缸筒内壁附着的微小杂质，避免杂质进入密封面造成密封件划伤。这款气缸的动作行程覆盖常规短行程压紧、中距离推料的常用范围，输出推力随供气压力线性变化，可通过调整供气压力匹配不同的负载需求，不需要更换元件就能适配同工位不同负载的工艺调整。在结构建模过程中，所有配合面的公差都按照气动元件的行业标准做了预留，端盖与缸筒的配合、活塞杆与端盖密封位的配合、导向杆与衬套的配合都预留了合理的间隙，既保证装配时的顺畅度，又不会因为间隙过大出现动作卡顿、密封失效的问题。
