开源硬件主控开发板结构设计方案

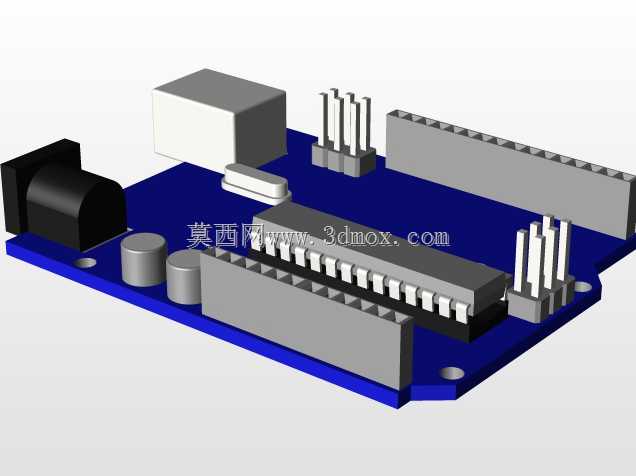

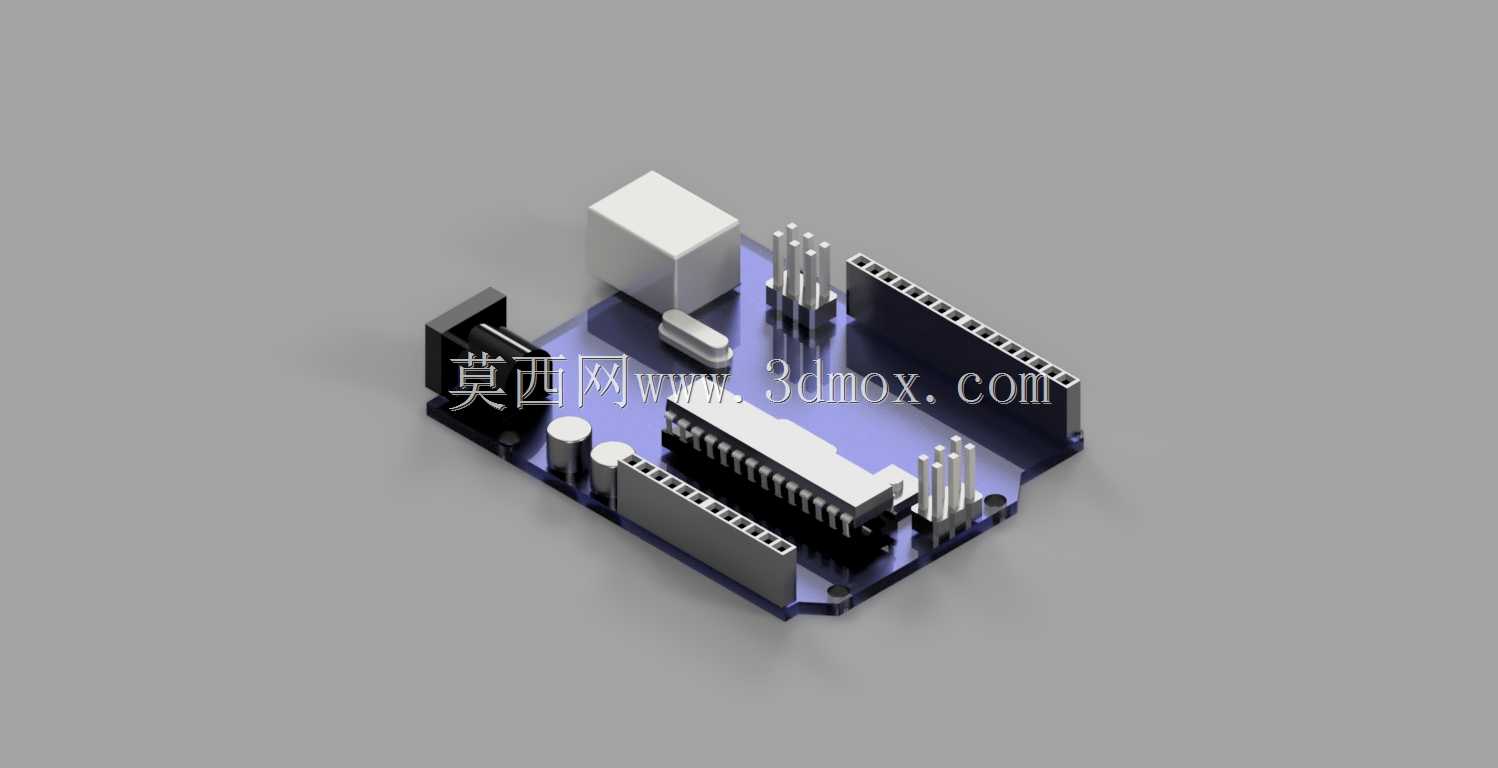

这款开源主控板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在做结构建模前，首先梳理了日常教学实验、小型智能设备原型开发、创客项目验证这几类核心应用场景的使用痛点，比如很多新手用户在接线时容易插反排针、外接扩展模块时板件固定不稳、堆叠扩展盾板时出现元件干涉等问题，在结构设计阶段就逐一做了规避处理。从功能布局来看，板载的主控制芯片放置在板身中部偏下的位置，周围预留了足够的散热间隙，避免长时间运行时芯片积热影响运行稳定性；板身两侧的双排排针完全按照通用开源硬件的引脚间距标准排布，引脚定义的丝印位置在结构建模时就预留了丝印层的空间，确保用户接线时能快速对应引脚功能，不会出现丝印被元件遮挡的情况。板身上方预留的电源接口、通讯接口位置，特意做了接口周围的结构避让，不管是使用常规的USB数据线供电，还是外接直流电源插头，都不会和周围的电容、接插件产生插拔干涉。板身四角设计了标准的安装固定孔，孔位间距完全匹配通用的原型安装支架尺寸，固定孔周围做了沉台设计，使用M3螺丝固定时，螺丝头部不会突出板件表面，避免和上层堆叠的扩展板产生接触短路。在元件排布的设计思路上，将高度较高的电源模块、接口元件布置在板身的边缘区域，高度较低的贴片电阻、电容、芯片类元件布置在板身中部，这样在堆叠扩展板的时候，不会因为板身高低元件的落差导致扩展板无法平稳插接，同时也给外接杜邦线预留了足够的手部操作空间，插拔接线时不会被周围的高元件挡住操作视线。板身的整体外形尺寸控制在常规的信用卡大小范围内，既能够容纳所有必要的功能元件，也能适配市面上绝大多数开源硬件配套的外壳、固定支架，不需要用户额外做结构改装就能直接装配使用。建模过程中对每个元件的安装边界都做了精确的公差预留，排针的插接深度、接口的插拔行程、固定孔的装配间隙都按照电子硬件装配的通用公差标准设置，不管是做3D打印外壳适配，还是直接用于小批量的生产打样，都不需要再做额外的结构调整，能够直接导出工程图用于生产环节的定位参考。
