内燃机曲柄活塞连杆组结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:928398
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计
  • 内燃机曲柄活塞连杆组结构设计

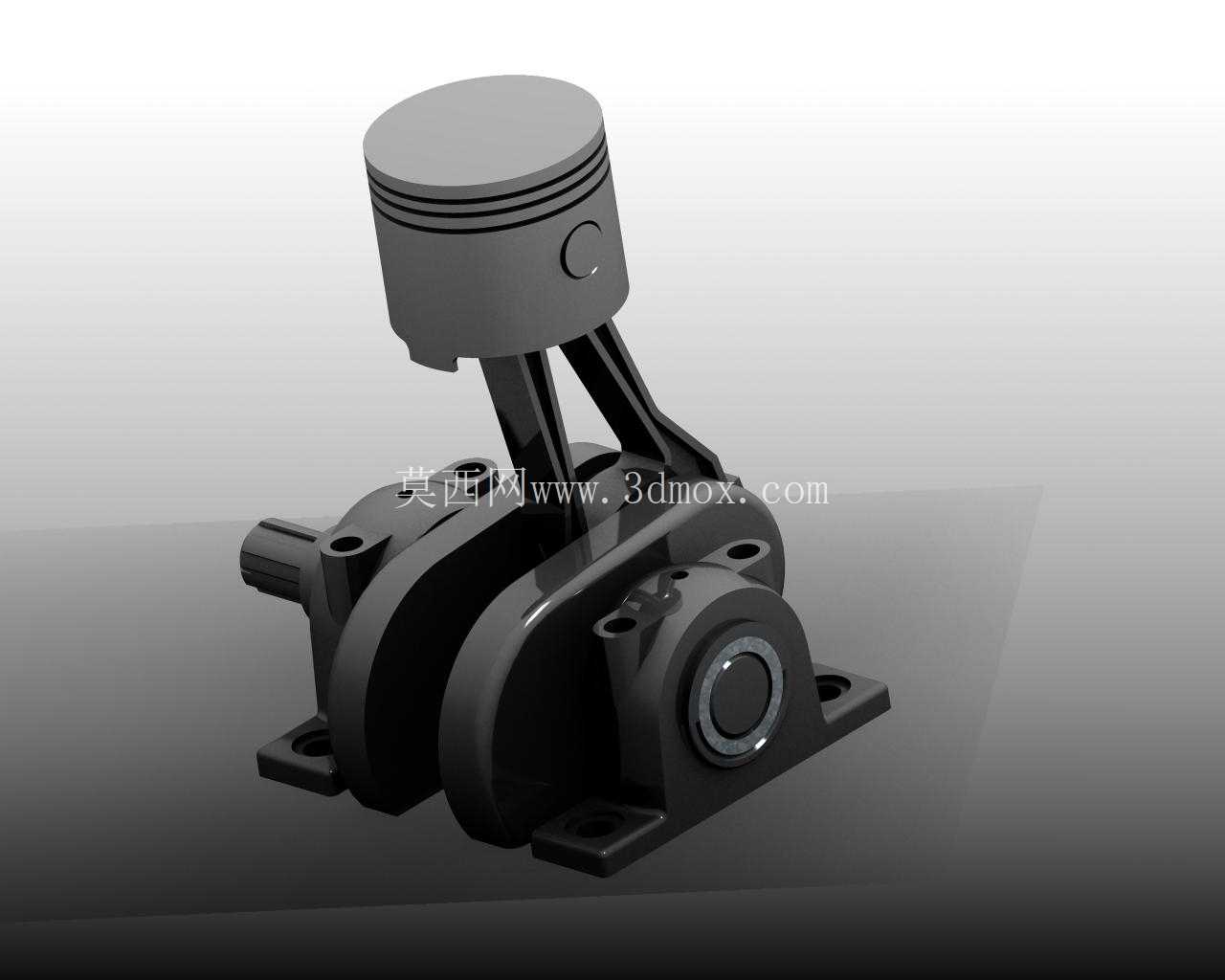

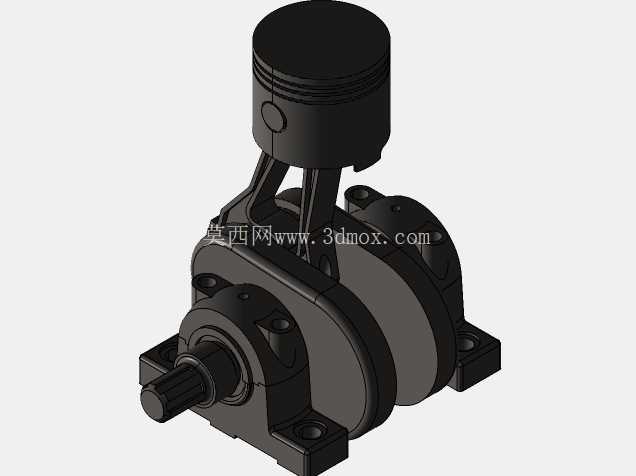

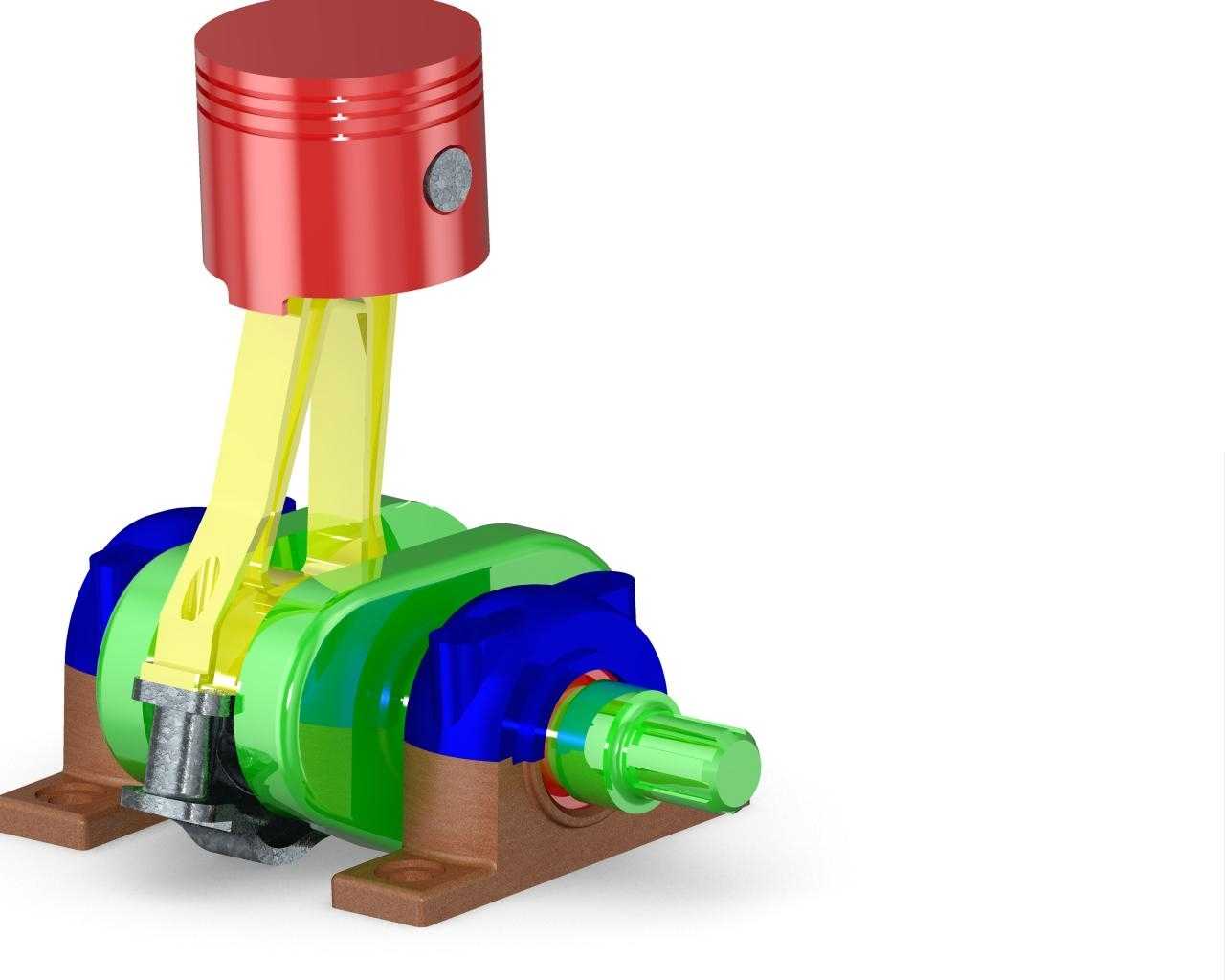

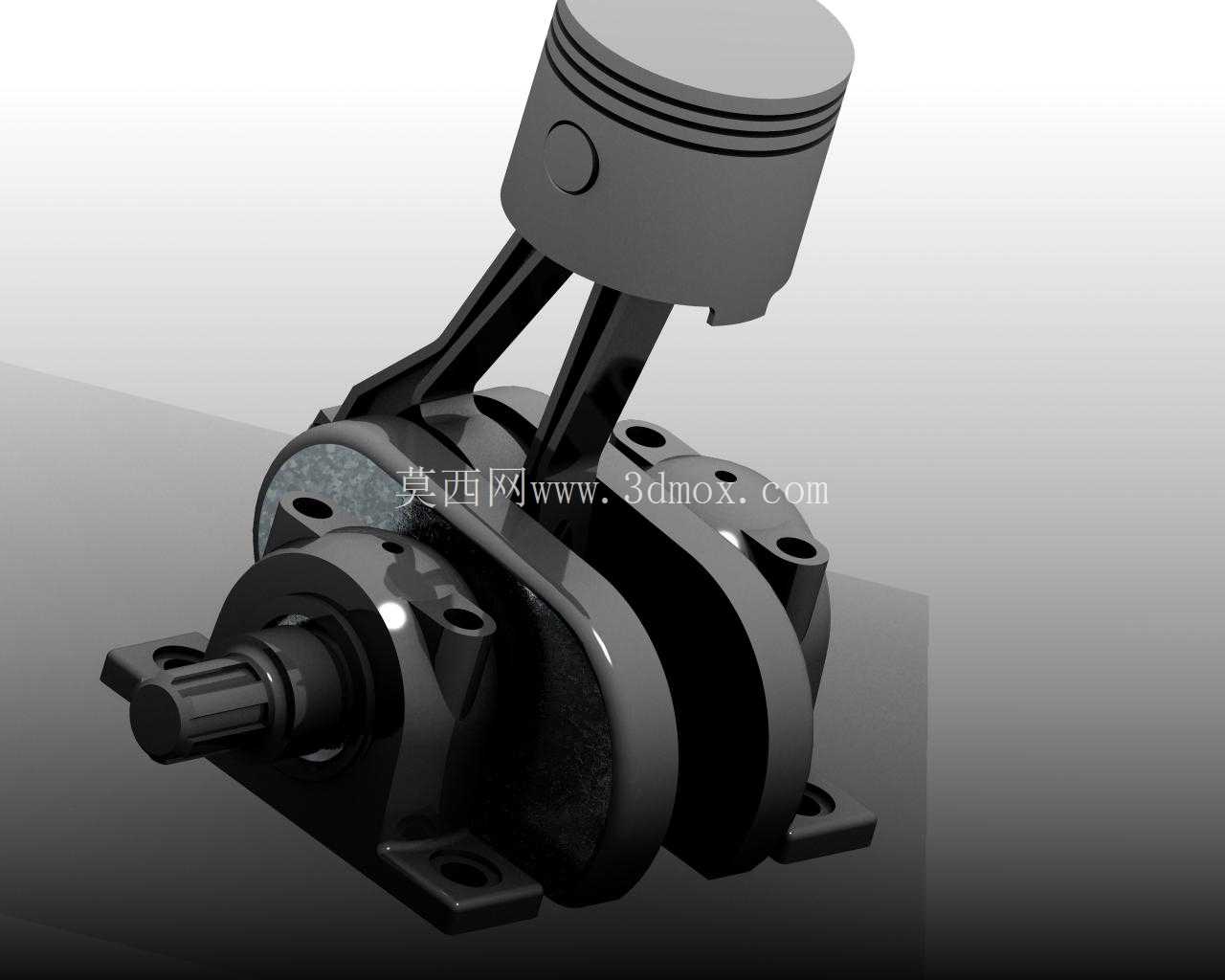

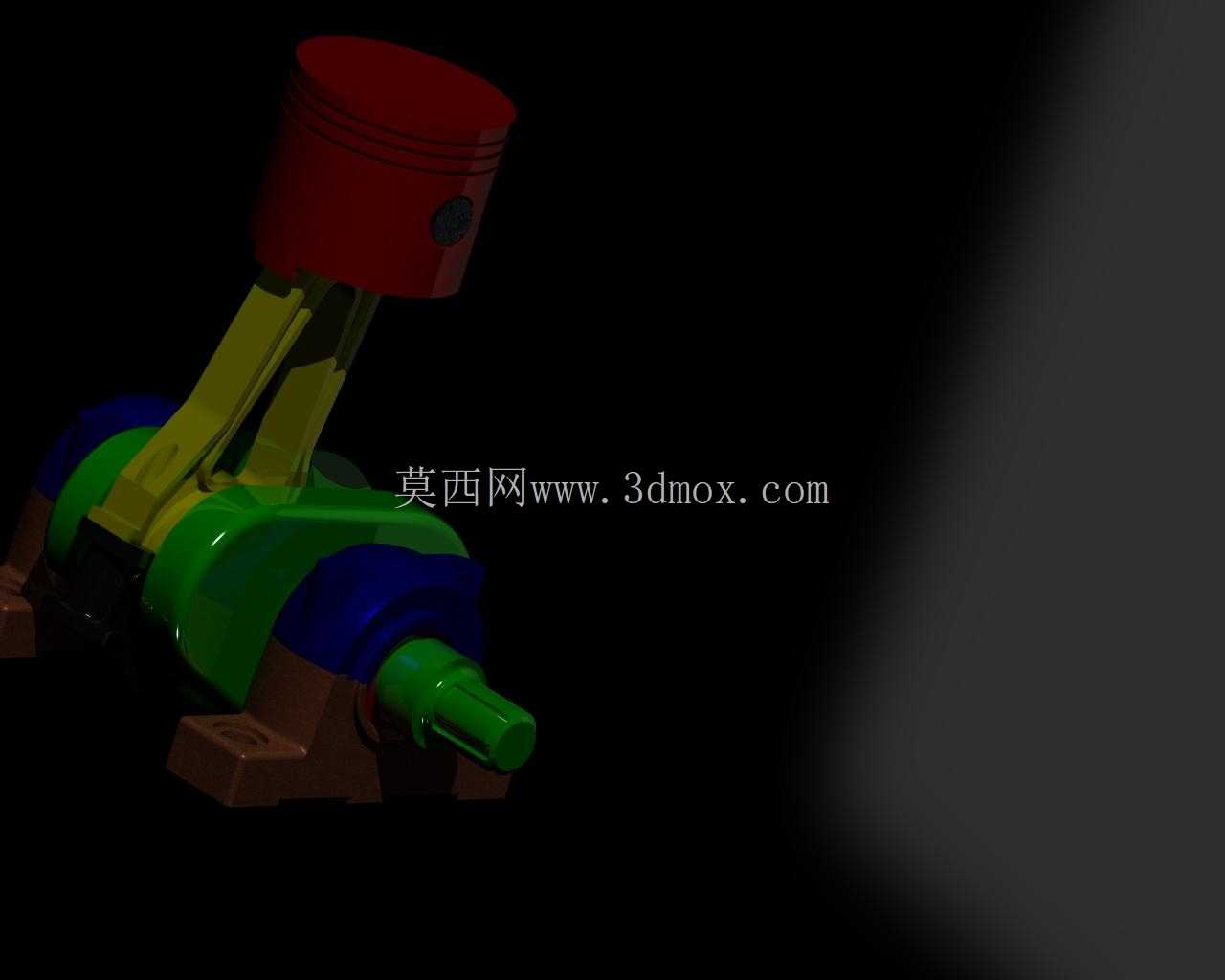

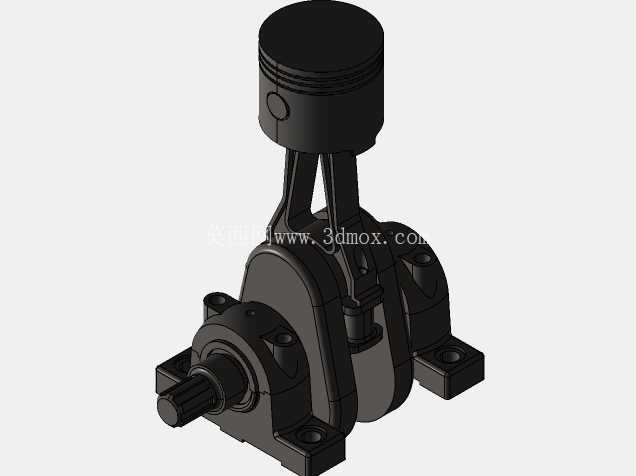

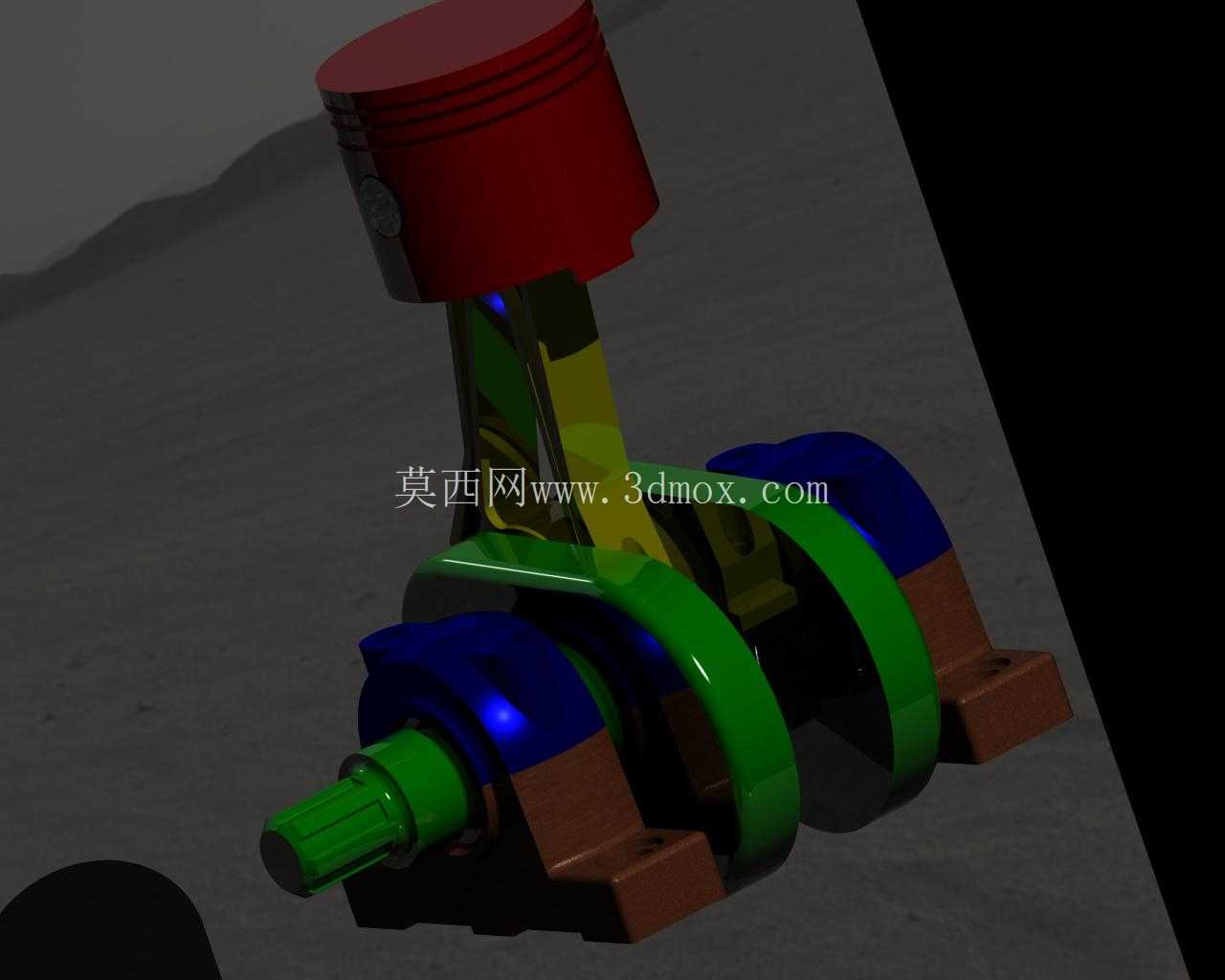

  这套曲柄活塞连杆组件,是往复式动力机械里实现能量转换的核心执行单元,日常在小型通用汽油机、单缸柴油机、微型气动马达这类需要把直线往复运动转化为旋转扭矩输出的设备里都能见到它的身影。实际运行过程中,活塞顶面直接接触燃烧膨胀的高压工质,承接燃气爆发产生的轴向推力,通过活塞销把力传递给连杆,再由连杆驱动曲柄绕主轴颈做圆周运动,最终把活塞的直线往复动作转化为曲轴端的连续旋转扭矩,向外输出动力带动负载运转。

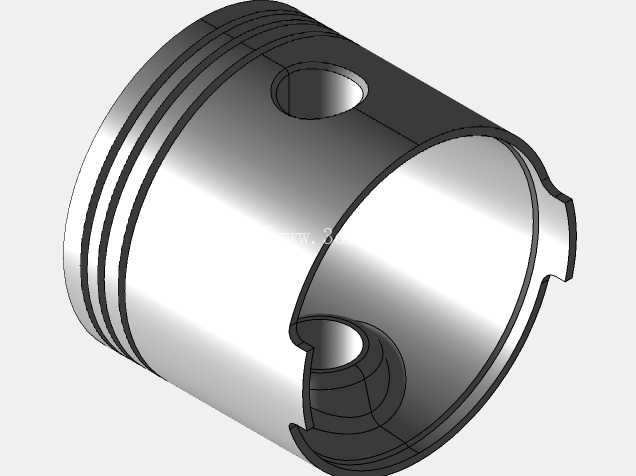

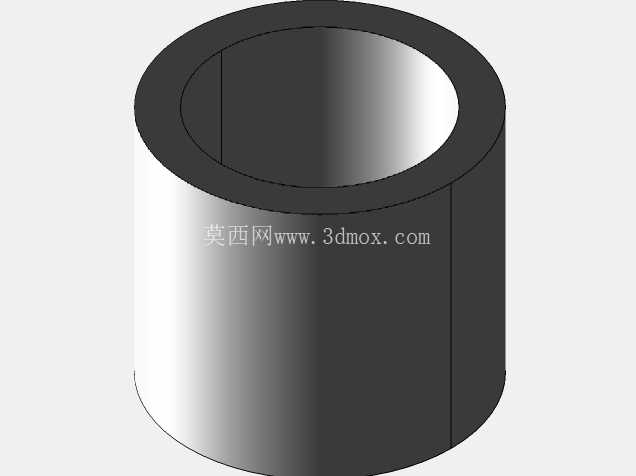

  从结构设计逻辑来看,活塞部分采用了典型的筒式活塞构型,头部预留了三道环槽位置,分别用来安装气环与油环,气环负责密封燃烧室与曲轴箱之间的间隙,避免高压燃气下窜影响压缩效率,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室造成积碳与异常消耗。活塞裙部做了适配缸壁配合的型面设计,工作时可以在气缸套内保持稳定的往复导向,避免侧推力造成的偏磨与敲缸问题。活塞销采用全浮式设计的预留结构,既可以在连杆小头衬套内转动,也能在活塞销座孔内缓慢旋转,让销的外周磨损更加均匀,延长部件的整体使用寿命。

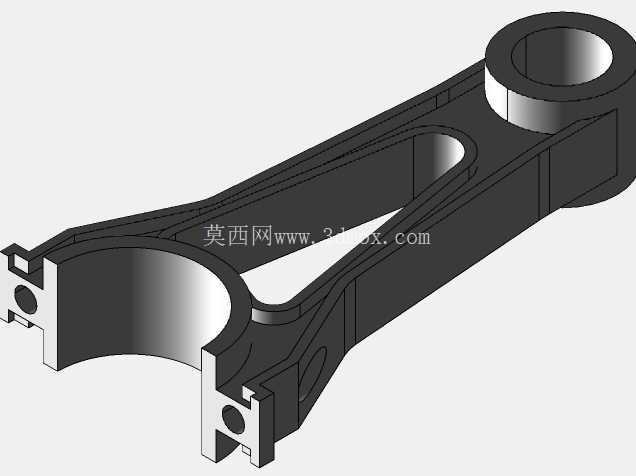

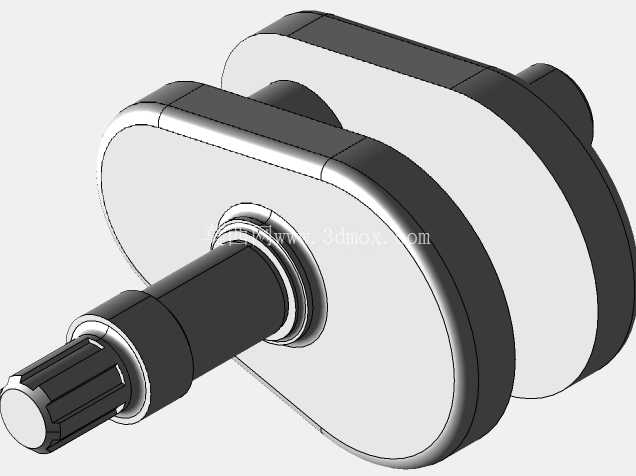

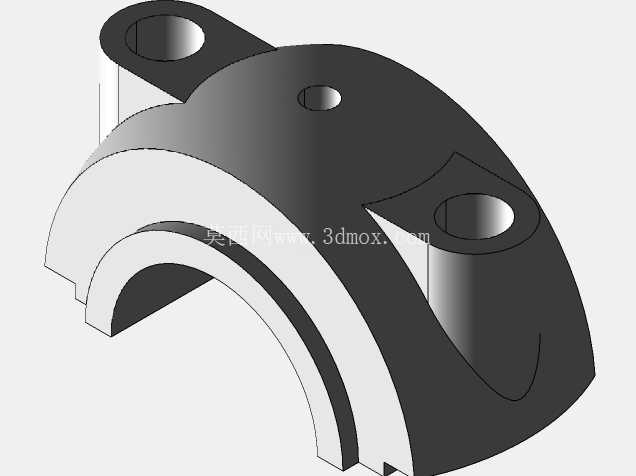

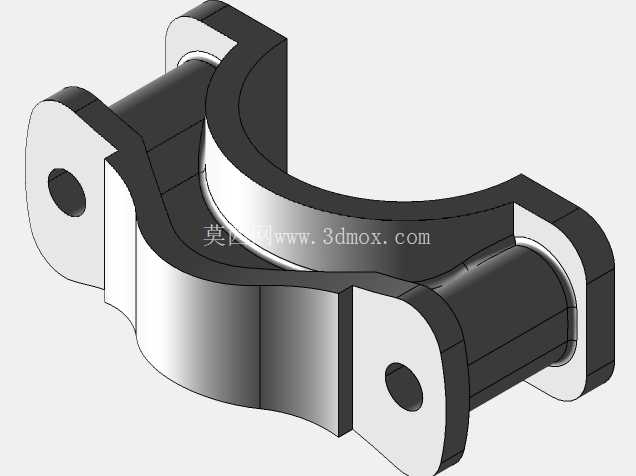

  连杆部分采用了工字形截面的杆身设计,这种构型在同等材料重量下能获得更高的抗弯与抗扭刚度,很好应对活塞往复运动带来的交变拉压载荷与惯性冲击,连杆大头做了分体式的结构设计,方便装配时与曲柄销进行连接紧固,剖分面的定位结构可以保证装配后连杆盖与杆身的位置精度,避免运转过程中出现错位造成的轴颈偏磨。曲柄部分采用了双支承板的平衡构型,两侧的平衡配重块可以抵消活塞与连杆往复运动产生的一阶惯性力,降低整机运转时的振动水平,主轴颈的伸出端做了花键结构设计,方便直接连接动力输出端的联轴器或者带轮,不需要额外做转接结构就能实现扭矩传递。

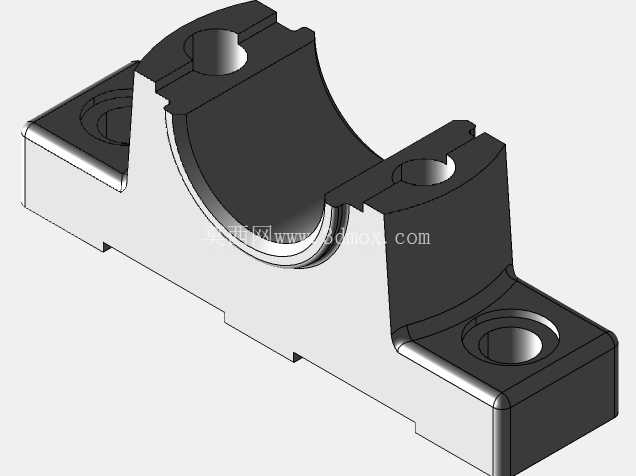

  安装边界方面,这套组件的轴向安装尺寸以曲轴主轴颈的轴线为基准,活塞处于上止点时的顶面高度、下止点时的裙部下端位置,都需要和对应的气缸套长度、曲轴箱的内部空间做匹配,主轴颈的支承跨距要和箱体上的轴承安装孔位同轴度保持在合理公差范围内,避免装配后出现曲轴卡滞、运转阻力过大的问题。曲柄销的直径与连杆大头的孔径配合间隙需要严格控制在设计公差带内,间隙过大会造成运转冲击噪音过大,间隙过小则会出现润滑不良、烧瓦抱轴的故障。活塞的外径尺寸需要和气缸套内孔保持合适的配合间隙,兼顾热膨胀余量与密封要求,冷态间隙过小会在热机后出现活塞拉缸,间隙过大则会造成压缩压力不足、动力输出下降。

  在实际的结构设计校验过程中,需要重点核算连杆的抗疲劳强度、曲柄的静平衡与动平衡精度、活塞销的比压值,确保组件在额定转速区间内可以长期稳定运行,不会出现结构失效的问题。同时活塞环槽的位置精度、连杆大小头孔的平行度、曲柄销与主轴颈的平行度这些形位公差,都会直接影响整套组件的运行寿命与动力输出效率,建模过程中需要把这些装配公差的预留空间考虑进去,避免后续出工程图时出现工艺无法实现的问题。这套组件的结构也可以根据不同的排量需求做参数化调整,通过改变活塞行程、曲柄半径、连杆长度的参数,就能适配不同功率等级的往复式动力设备,通用性较强。
