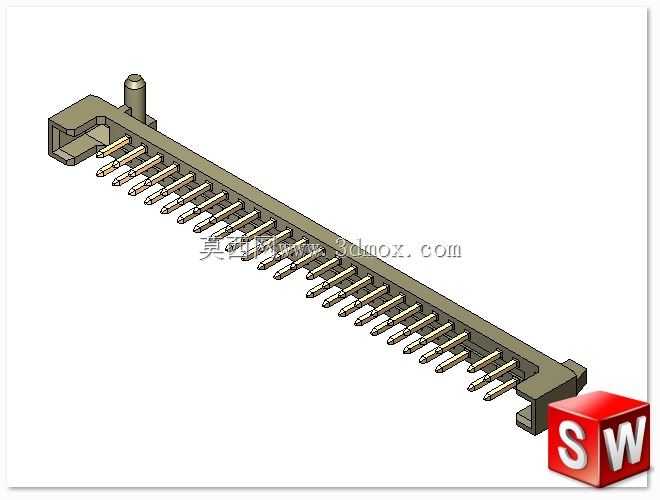

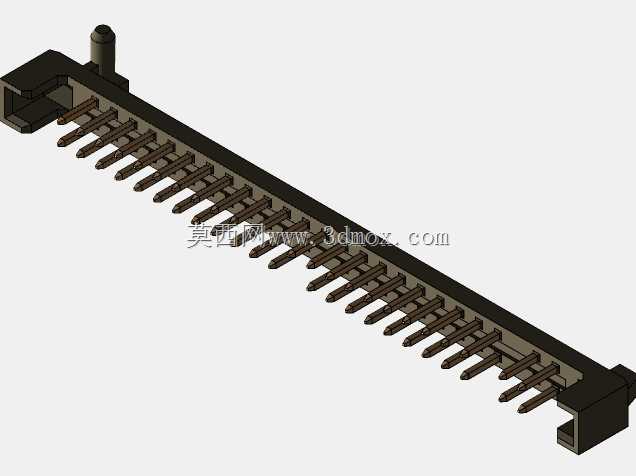

这款直角通孔IDE连接器主要应用于老式计算机主板与存储设备、工业控制板卡间的并行数据传输场景,在早期工控设备、嵌入式开发板、老旧医疗检测仪器的内部板间连接中也十分常见,承担多通道并行信号与小电流供电的传输作用,能够在设备内部有限的装配空间内完成板对板、板对线缆的可靠连接,避免走线过度弯折带来的信号干扰与线材疲劳问题。产品采用2mm标准接触件间距设计,共设置33个信号接触插针,直角弯折的结构设计适配板侧垂直出线的装配需求,插针端采用通孔插装形式,可直接穿过PCB对应安装孔完成波峰焊或手工焊接,焊接固定后结构强度充足,能够承受常规插拔带来的侧向力,不易出现焊盘脱落、插针歪斜的问题。设计过程中优先考虑了接触可靠性,插针接触段采用弹性接触结构,配对插接时可形成稳定的接触压力,降低接触电阻波动带来的信号传输误差,绝缘基座采用耐高温工程塑料材质,可耐受常规焊接温度,不会在焊接过程中出现基座变形、插针移位的问题。安装边界方面,连接器主体沿插针排布方向的长度适配33针2mm间距的尺寸要求,直角弯折段的高度控制在常规板间装配的安全距离内,不会与板上其他低矮元器件产生干涉,两端设置的定位柱可在焊接前插入PCB定位孔,完成预固定,避免焊接过程中连接器偏移,两端的固定卡扣结构可在配对插接后与对接端形成锁止,防止设备运输、运行过程中受振动出现接插件松脱的问题。接触插针的表面镀层适配常规工业环境使用要求,可抵御常规温湿度环境下的氧化问题,保障长期使用的接触稳定性,绝缘基座的壁厚设计兼顾了结构强度与成型工艺要求,注塑成型后不易出现缩痕、形变,插针与基座的结合处采用防松结构,避免插拔过程中插针被推出基座。这类连接器在进行三维建模时,需要重点把控插针间距的公差、直角弯折处的尺寸精度、定位柱与安装孔的配合公差,确保建模完成后导出的工程图可直接用于开模验证,插针的伸出长度、焊接段长度都需要匹配常规PCB板厚的焊接要求,过长的焊接段会在焊接后出现焊锡尖峰,过短则会导致焊接强度不足,直角弯折处的圆角处理也需要适配冲压工艺要求,避免插针弯折处出现应力集中导致断裂的问题。
- 上一篇:弯引脚色环圆柱电阻器三维结构
- 下一篇:双摇杆式球头操纵控制装置
- 全部评论(0)
- 模板大小: 1.32 MB
- 售价:5金币
- 下载次数: 70
- 系统要求: Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
