三层金属框架硬质纤维板置物货架

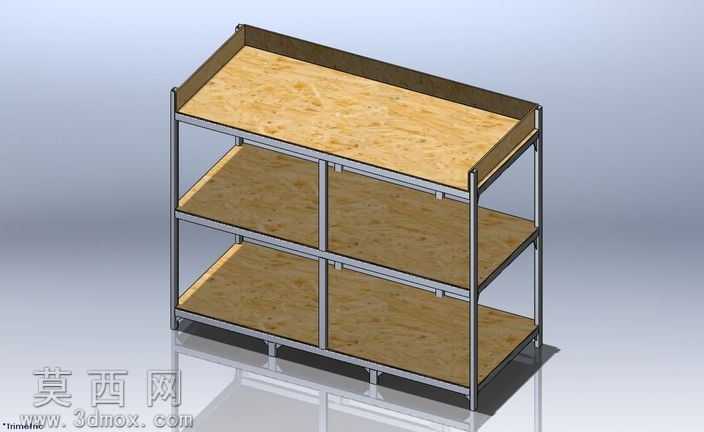

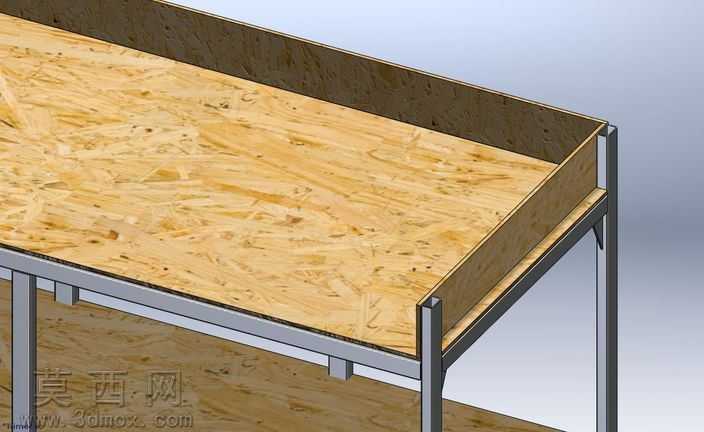

本作品为三层置物货架的三维建模设计，整体采用框架式结构搭建，建模过程中先完成主体金属框架的参数化绘制，选用方形金属管材作为竖向支撑与横向围边构件，精准设定管材的壁厚、截面尺寸与整体框架的长宽高比例，确保框架结构的承重合理性与尺寸协调性。竖向支撑立柱共设置四根，分布在整体结构的四个角点，横向构件分为三层围边，每层围边对应一层置物层板的安装位置，在横向围边与竖向立柱的衔接处做了贴合式的连接结构建模，还原实际装配中的焊接或栓接衔接形态，保证结构连接部位的细节还原度。层板部分选用硬质纤维板作为材质，建模时区分了上下两层整板与中间两层分板的结构差异：最顶层为整块硬质纤维板，边缘与顶层金属围边齐平，板件四周设置了凸起的挡边结构，防止放置的物品滑落；中间层与底层均采用两块对称拼接的硬质纤维板设计，板件嵌入对应层的金属围边框架内，板件表面还原了硬质纤维板特有的刨花纹理质感，在材质渲染阶段，为金属框架赋予哑光银灰色金属材质，调整材质的粗糙度与反光度，还原工业金属管材的真实质感，为纤维板层板赋予浅棕黄色的木质纹理材质，还原定向刨花纤维板的表面肌理，同时为挡边结构赋予与框架一致的金属材质，区分不同构件的材质属性。建模过程中对结构的承重逻辑做了还原设计，每层金属围边下方都设置了横向支撑肋条，用于承托纤维板层板，避免层板受重变形，底部的四根立柱底端设置了小型的垫脚结构，既可以调整货架放置的水平度，也能避免金属立柱直接摩擦地面。渲染阶段采用柔和的均匀打光方式，突出金属框架的线条感与纤维板的纹理细节，同时添加了柔和的地面阴影，增强模型的立体真实感，整体设计兼顾了置物实用性与结构合理性，可用于仓储置物、车间物料存放等场景的方案展示与结构参考。
