桌面式条码识读扫描设备结构设计

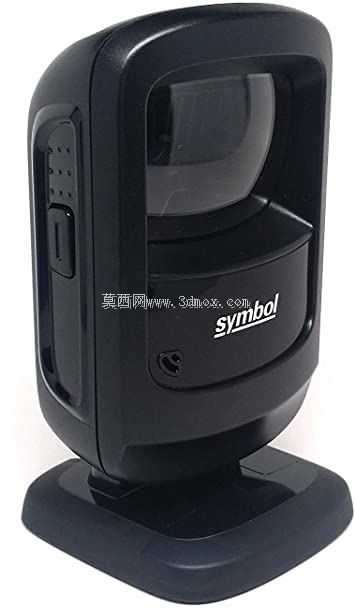

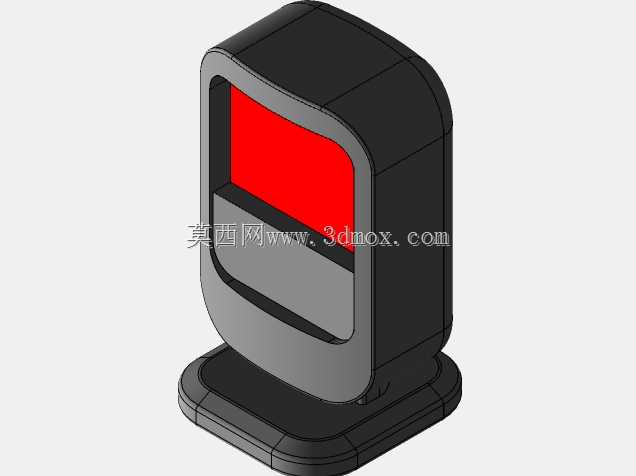

这款固定式桌面条码扫描设备，核心应用场景覆盖线下零售收银台、仓储出入库核验工位、快递网点揽派分拣台、医疗耗材出入库登记点等需要高频条码识读的作业场景，区别于手持扫码枪需要人工握持触发的操作逻辑，该设备采用固定式免持设计，作业人员只需将印有一维码、二维码的商品面单、货品标签对准设备识读窗口即可完成自动识读，能大幅降低长时间重复扫码作业带来的手部疲劳，提升单工位连续作业效率。从功能特性来看，设备内部集成大角度广角识读模组，识读窗口采用内凹式弧形光学设计，可覆盖窗口前方一定角度范围内的条码目标，无需刻意对齐条码角度即可快速完成识别，对印刷模糊、表面有轻微褶皱磨损的条码也具备较好的识读兼容性；设备侧面设置实体功能按键，可快速切换识读模式、调整灵敏度参数，适配不同作业场景的识读需求。在结构设计思路上，整体采用一体化注塑外壳搭配底部配重底座的结构方案，上半部分识读模组舱与底座采用阻尼转轴连接，可根据实际工位的台面高度、操作人员的作业习惯调整识读窗口的俯仰角度，无需额外加装固定支架即可适配不同的操作视角；外壳边角全部做圆弧过渡处理，避免日常作业中剐蹭操作人员手部或刮擦商品包装，外壳表面采用细磨砂哑光处理，既可以减少日常使用中指纹、污渍的残留，也能避免环境光线在外壳表面形成反光干扰识读效果。从安装边界与尺寸适配角度考虑，设备底座采用扁平化大接触面设计，放置在水平台面上时具备足够的稳定性，常规作业触碰不会出现移位倾倒，整体占用台面面积较小，不会过多占用收银台、核验工位的宝贵操作空间，设备背部预留走线槽位，供电与数据传输线材可从背部或底部引出，适配不同工位的走线布局需求，避免线材杂乱干扰日常作业；设备整体的高度设计经过优化，放置在台面上不会遮挡操作人员观察台面货品的视线，识读窗口的高度刚好适配人员手持货品自然放置的高度区间，无需刻意抬臂或放低手臂即可完成扫码动作，符合人体工程学作业要求。内部结构上，识读模组与主控电路板采用分层固定设计，预留足够的散热间隙，长时间连续作业也能维持稳定的工作状态，外壳接缝处采用卡扣加隐藏螺丝的固定方式，既保证外壳拼接的紧密性，避免灰尘、少量泼溅液体进入设备内部，也方便后期维护时的拆解检修。
