树莓派3B+PoE功能扩展帽结构设计

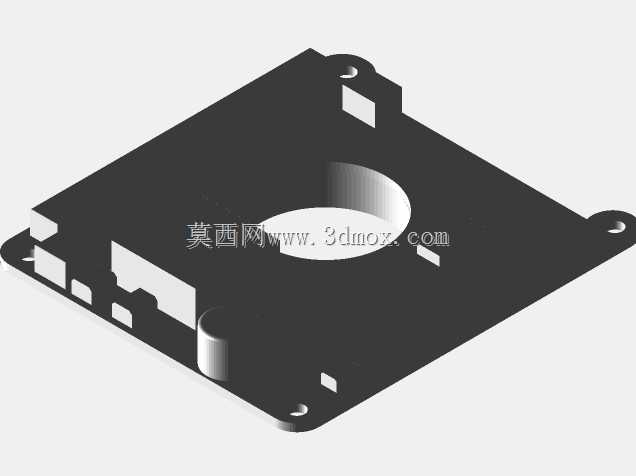

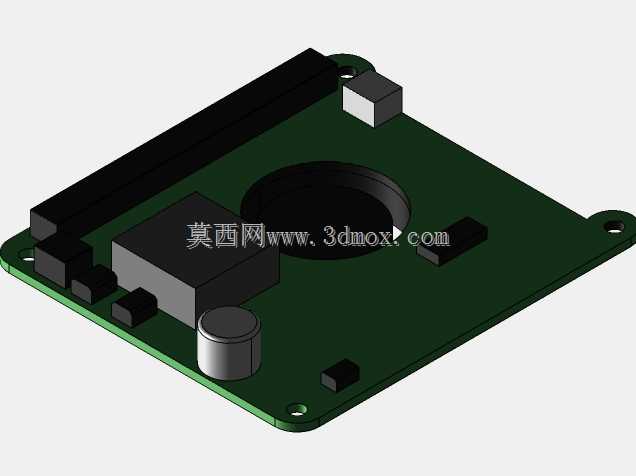

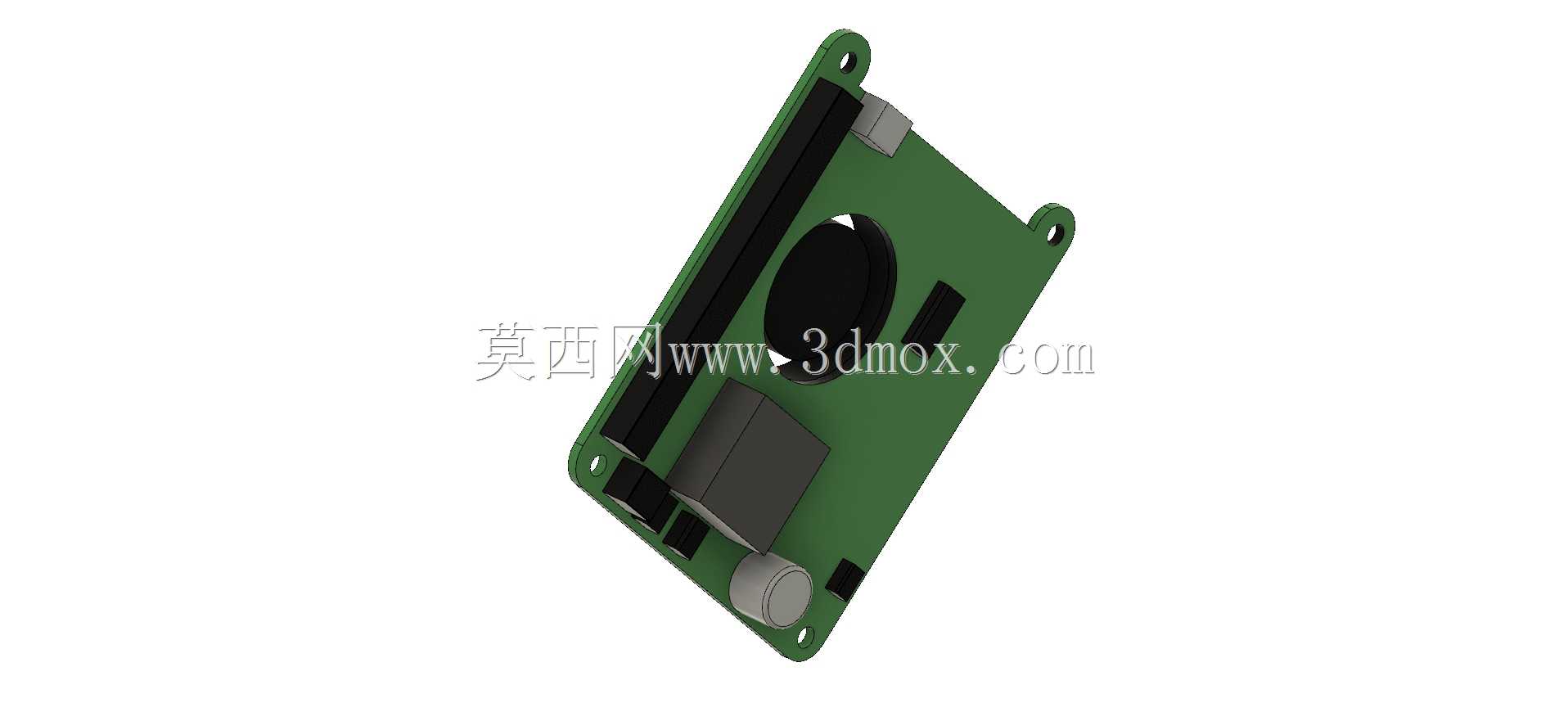

这款扩展配件主要面向嵌入式开发、小型智能终端部署场景，适配树莓派3B+主控板的安装接口，核心作用是为搭载该主控的设备提供以太网供电能力，省去独立电源布线的麻烦，在工业现场数据采集节点、小型边缘计算网关、桌面级智能硬件原型搭建场景中应用广泛。从结构设计来看，板体采用与主控板匹配的矩形轮廓，四角预留对应位置的安装固定孔，可直接通过铜柱与树莓派3B+主板叠层固定，安装后整体叠层厚度控制在合理范围，不会额外占用过多机柜或设备外壳内部空间，适配市面上多数通用树莓派防护外壳的内部安装边界。板载元件布局充分考虑了叠装后的空间避让，网口对接位置、电容与接口元件的排布均避开主板上的凸起元件与接口区域，安装后不会出现结构干涉，也不会遮挡主板自带的USB、HDMI等外接接口，不影响主板原有外接功能的使用。设计过程中优先考虑了叠装后的散热通路，板体上对应主板主控芯片的位置预留了圆形避让开孔，可直接适配配套散热风扇的安装位，避免扩展板遮挡主控芯片散热路径，保证长时间高负载运行下的散热效率。板侧的接口排布对齐主板侧边接口位置，以太网供电接口接入后可同时实现数据传输与电力供应，无需额外连接DC供电线，简化了设备整体布线。元件选型对应的结构预留位均按照常规贴片元件、接插件的标准封装尺寸设计，PCB板边缘做了圆角处理，避免安装过程中剐蹭外壳或操作人员手部，固定孔位采用金属化包边设计，多次拆装也不会出现孔位磨损导致的固定松动问题。整体结构完全贴合树莓派3B+的机械尺寸规范，安装公差控制在小范围区间，叠装后两块板体平行度良好，不会出现板体倾斜导致的接插件接触不良问题，适合批量生产时的快速组装，也适合个人开发者做硬件原型验证时的快速拆装调试。
