台式机CPU铝制挤压式散热鳍片结构

项目分类:3D模型 发布时间:2021-08-28 ID:249805
  • 台式机CPU铝制挤压式散热鳍片结构
  • 台式机CPU铝制挤压式散热鳍片结构
  • 台式机CPU铝制挤压式散热鳍片结构

日常做PC硬件结构适配时,这类CPU散热片是最常接触的风冷散热核心部件,它的核心作用是通过增大与空气的接触面积,将CPU工作时产生的焦耳热快速传导到空气中,避免处理器因结温过高触发降频、过热保护甚至硬件损坏,不管是台式机DIY装机、工业控制计算机主板配套、嵌入式x86工控机的散热方案选型,都会用到同结构的挤压铝散热件。

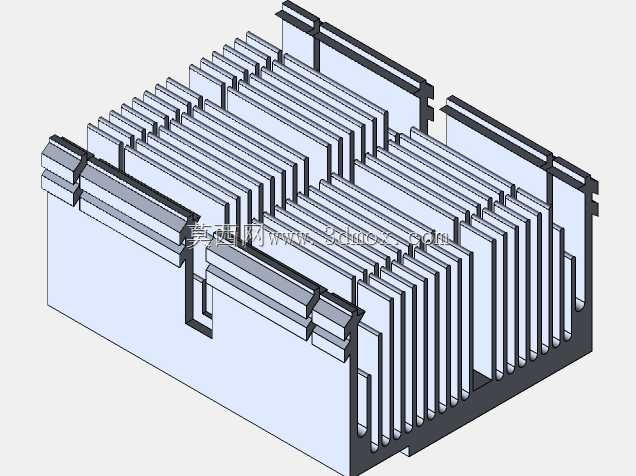

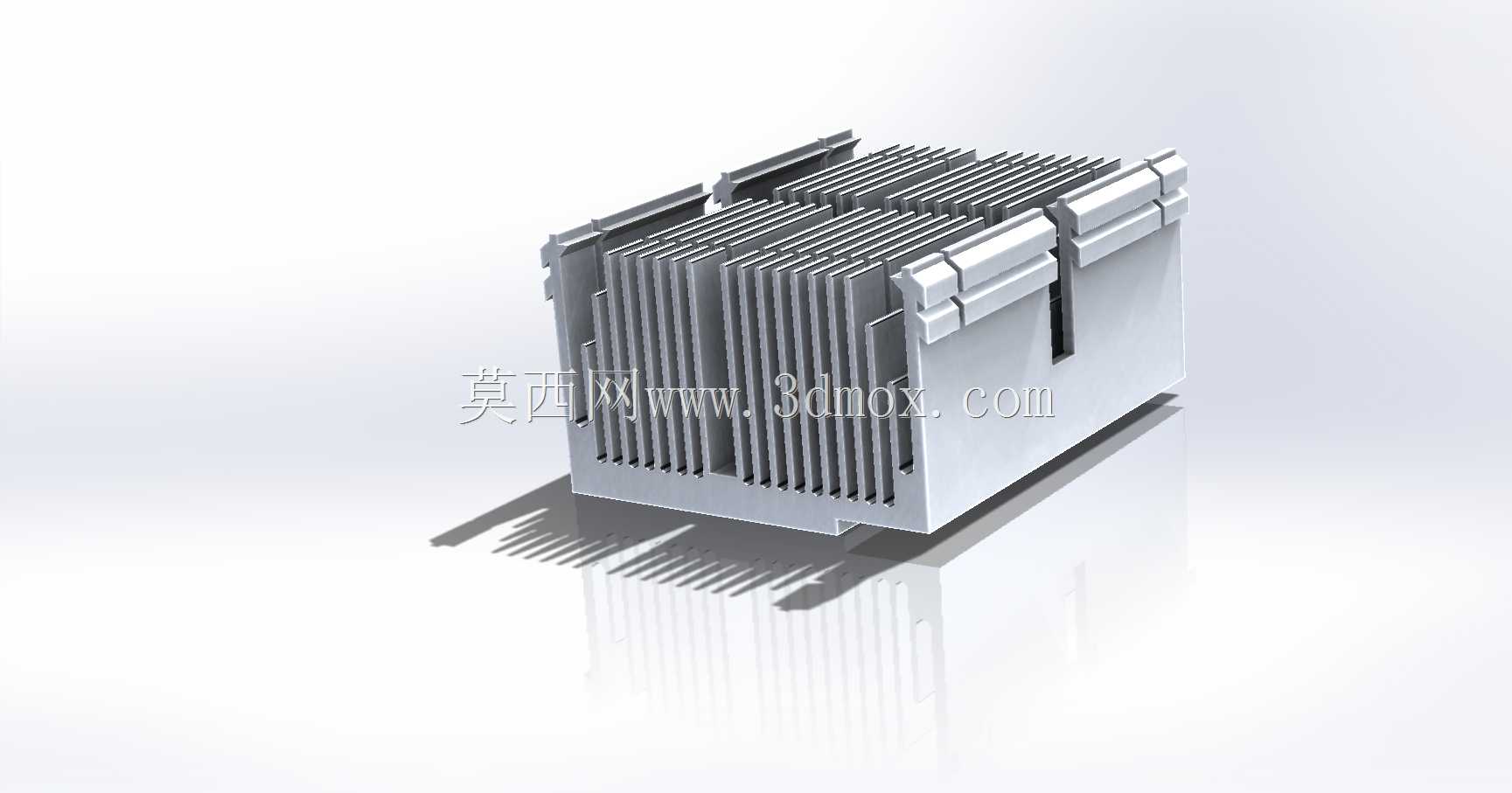

从结构设计逻辑来看,这款散热片采用纯铝挤压成型工艺,主体基座部分做了平整精加工处理,安装时基座底面需要完全贴合CPU顶盖表面,中间配合导热硅脂填充微观间隙,降低接触热阻,基座上方的密集平行鳍片是核心散热结构,鳍片的厚度、间距都经过热仿真校核,既保证足够的换热面积,又能让轴向气流顺利穿过鳍片间隙带走热量,不会因为鳍片过密导致风阻过大、风量不足,也不会因为鳍片过疏浪费材料、换热效率不足。鳍片两侧预留的卡扣结构是为了匹配常见的下压式风冷扣具,安装时不需要在主板背面额外加装固定背板,通过塑料或金属卡扣直接卡在主板CPU插槽周边的固定孔位上,安装边界完全适配标准ATX、MATX主板的CPU区域预留尺寸,不会干涉周边的内存插槽、主板供电散热片、PCIe设备安装位,鳍片整体高度控制在常规机箱的CPU散热限高范围内,适配绝大多数台式机箱的安装空间。

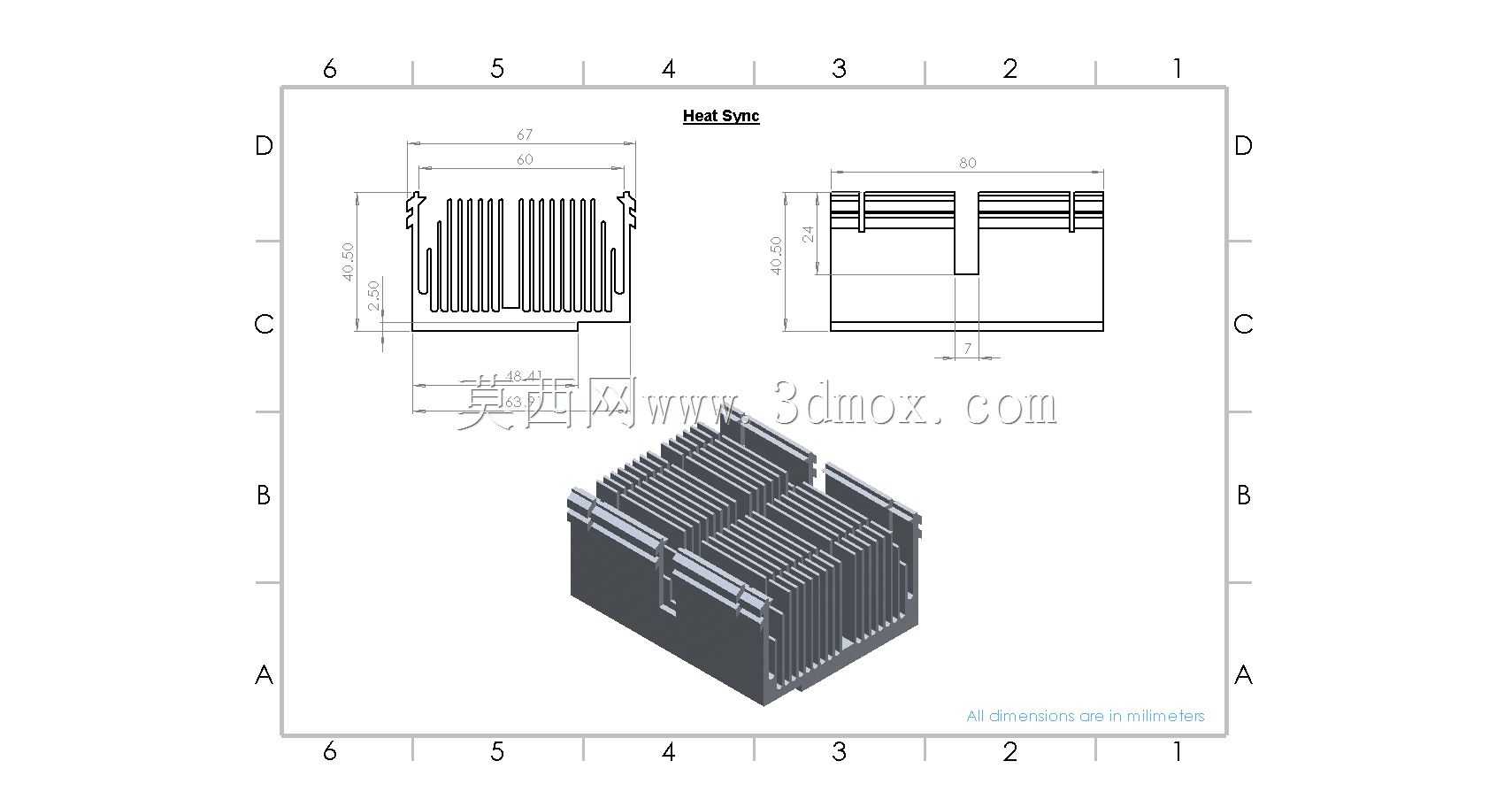

做这类零件的三维建模时,首先要确定基座的平面度公差,保证和CPU贴合的面平面度控制在0.02mm以内,避免出现贴合缝隙影响导热效率;其次鳍片的拔模角度需要匹配挤压工艺的生产要求,角度过小会导致挤压成型时脱模困难,角度过大会减小鳍片有效换热面积,同时要校核鳍片的结构强度,避免安装扣具时压力过大导致鳍片变形、倒伏,影响风道流通。实际选型应用中,这类无热管的纯铝散热片多用于TDP在65W及以下的桌面级CPU、工控处理器,不需要额外搭配高转速风扇就能满足日常办公、轻度运算的散热需求,自身重量较轻,不会给主板CPU插槽带来过大的负重应力,长期使用也不会出现主板变形的问题,鳍片表面做了本色阳极氧化处理,既可以提升铝件的表面硬度,避免氧化发黑,也能小幅提升表面的热辐射能力,强化被动散热效果。在做整机结构验证时,还要注意散热片上方的风道预留,保证机箱前进后出的风道气流可以顺利穿过鳍片间隙,不要在鳍片周边布置过高的电容、接线等遮挡物,避免气流短路影响散热效率。
