电脑CPU散热用轴流风扇结构设计

这款轴流风扇主要面向桌面级电脑CPU风冷散热场景，也可适配小功率工控主板、嵌入式设备的局部散热需求，是风冷散热系统里直接驱动空气流动的核心执行部件。实际装机使用时，风扇通过中心轮毂的安装位固定在散热鳍片模组的侧方，通电后扇叶旋转带动空气定向流动，将鳍片传导的热量快速带离热源区域，避免芯片因积热出现降频、寿命衰减的问题。

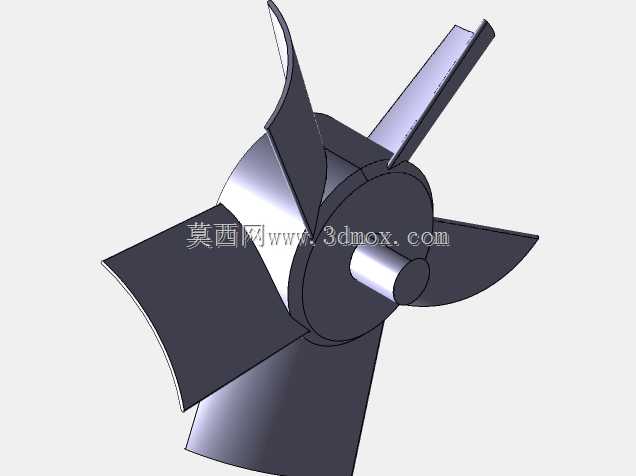

从结构设计逻辑来看，扇叶采用了变截面扭曲翼型设计，并非等厚度的平直叶片，叶根位置厚度更大，和轮毂衔接处做了圆弧过渡处理，能降低旋转过程中根部的应力集中，避免长期高速运转出现叶根断裂的问题；叶尖位置做了切角修型，可减少叶尖涡流带来的气动噪音，同时提升同转速下的送风效率。五片叶片沿轮毂周向等角度均布，动平衡调校的冗余量预留充足，实际建模时每个叶片的安装角沿径向渐变，靠近轮毂的位置安装角更大，适配轮毂周边较低的线速度，叶尖位置安装角收小，匹配更高的线速度，让整个叶片扫过的区域风压分布更均匀，不会出现局部送风盲区。

安装边界方面，中心轮毂为圆柱凸台结构，凸台直径适配常规40mm、60mm规格散热风扇的标准电机安装位，轮毂端面预留的轴孔可直接压合对应规格的电机输出轴，不需要额外做转接结构。扇叶整体旋转外径控制在常规机箱散热位的兼容尺寸内，安装后不会和周边内存、供电散热马甲产生结构干涉，叶片和外围护网的间隙预留了1.5mm的安全距离，避免高速旋转时出现擦碰。设计过程中针对扇叶的曲面做了连续曲率校验，所有曲面衔接位置均达到G2连续，既可以降低注塑生产时的脱模难度，也能减少空气流经叶片表面时的紊流产生，在保证风量风压满足散热需求的前提下，尽可能降低运转噪音，适配家用、办公场景对低噪音的使用要求。
