AVC40x40x11mm轴流散热风机结构设计

在各类电子设备、工业控制机柜、小型医疗装置的热管理设计中，小尺寸轴流风机是应用频次极高的主动散热元件，本次呈现的40mm规格直流轴流风机，是针对紧凑安装空间的散热需求完成的结构复刻设计。从实际工程选型的角度看，这类40x40x11mm的方形轴流风机，安装边界完全匹配行业通用的40mm孔位标准，四个角的安装沉孔位置经过尺寸校核，可直接适配市面同规格风机的安装支架、面板开孔，不需要额外调整安装结构，能直接替换同参数的进口或国产同尺寸风机，大幅缩短设备热设计的选型验证周期。

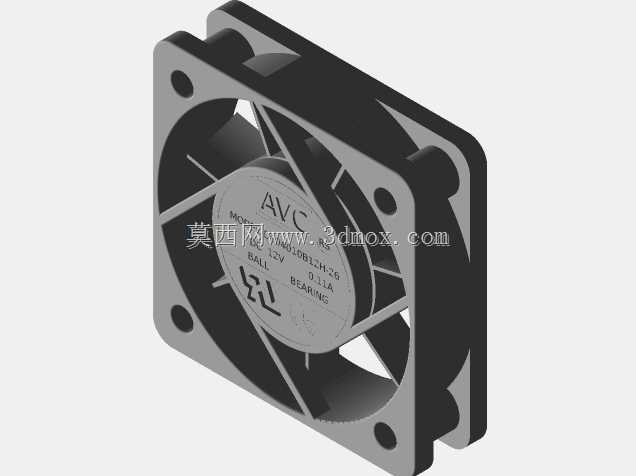

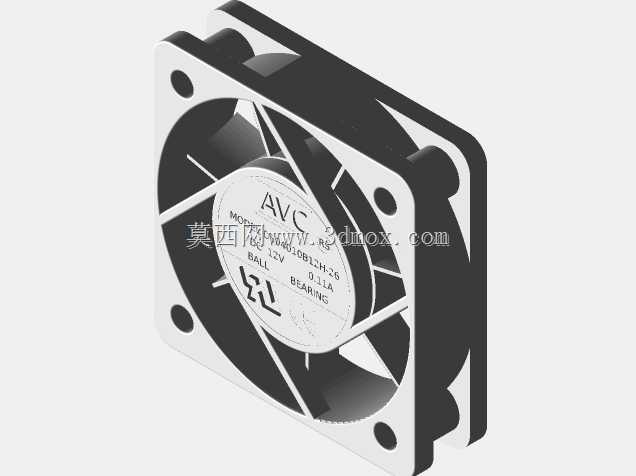

设计过程中首先还原了风机的外框结构，外框采用PBT材质的注塑结构特征，框体的壁厚均匀控制在1.2mm，既保证足够的结构强度支撑扇叶转动时的微幅振动，也不会占用过多的风道通流面积；扇叶部分采用七片后倾式叶片设计，叶片的曲面弧度经过实际风道特性匹配，在12V直流供电、0.11A额定电流下，能在低转速区间实现足够的静压输出，避免因为安装空间密闭、风道阻力大导致风量衰减过快的问题，同时兼顾运行噪音控制，适合对噪音有一定要求的民用电子、医疗设备场景。

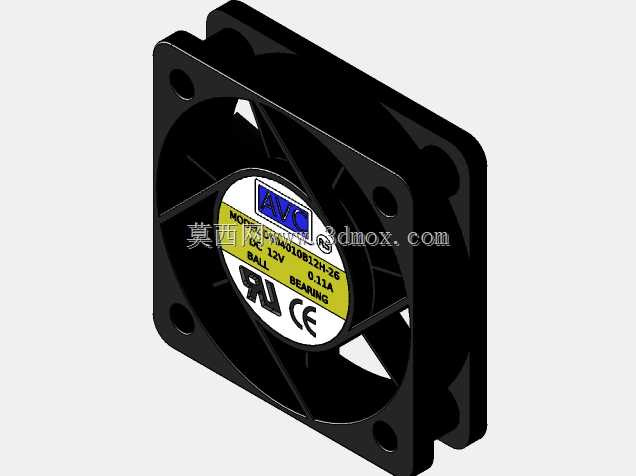

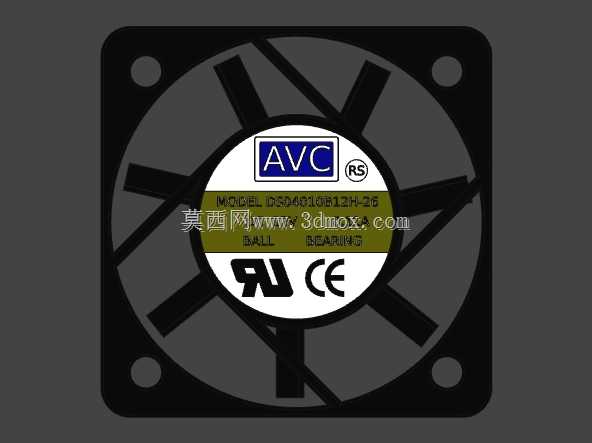

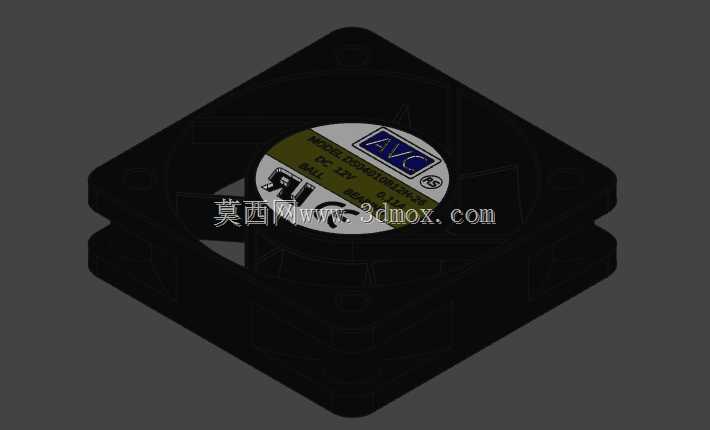

风机中心的标签区域还原了原厂的参数标识布局，同时预留了轴承位的结构空间，模型中还原了含油轴承的安装腔体结构，腔体的同轴度公差按照实际装配要求设计，保证扇叶转动时的径向跳动控制在合理区间，延长风机的实际使用寿命。从应用场景来看，这类小尺寸风机除了常见的电脑机箱、电源散热外，在小型呼吸机、工控PLC模块、通讯设备光端机、3D打印机喷头散热、小型变频器散热等场景都有大量应用，设计时充分考虑了不同场景下的安装兼容性，框体的侧边做了0.3mm的倒角处理，避免安装时刮伤导线或者安装人员手部，出线位的卡槽结构也做了还原，可匹配不同线径的供电导线固定，防止拉扯导致的接线松脱。

建模过程中对扇叶和外框的配合间隙做了精准控制，单边间隙保持在0.8mm，既避免扇叶转动时蹭到外框产生异响，也不会因为间隙过大导致叶尖漏风损失风压。外框四个角的安装孔设计为沉头孔结构，可适配M3规格的螺丝安装，沉头深度1.5mm，安装后螺丝头不会突出风机表面，保证风机可以紧贴安装面，减少安装缝隙的漏风问题。整体结构完全按照实物的测绘尺寸完成，没有做多余的结构简化，可直接用于设备的热仿真装配模拟、结构干涉检查，也可作为同类风机产品改型设计的基础参考模型，帮助结构工程师快速完成散热系统的布局设计，减少重复测绘的工作量。
