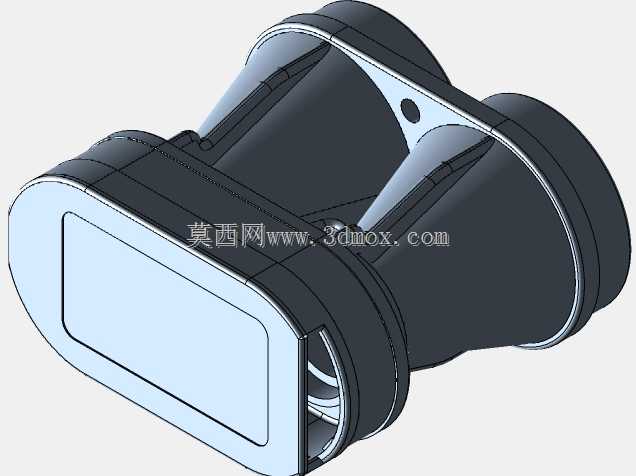

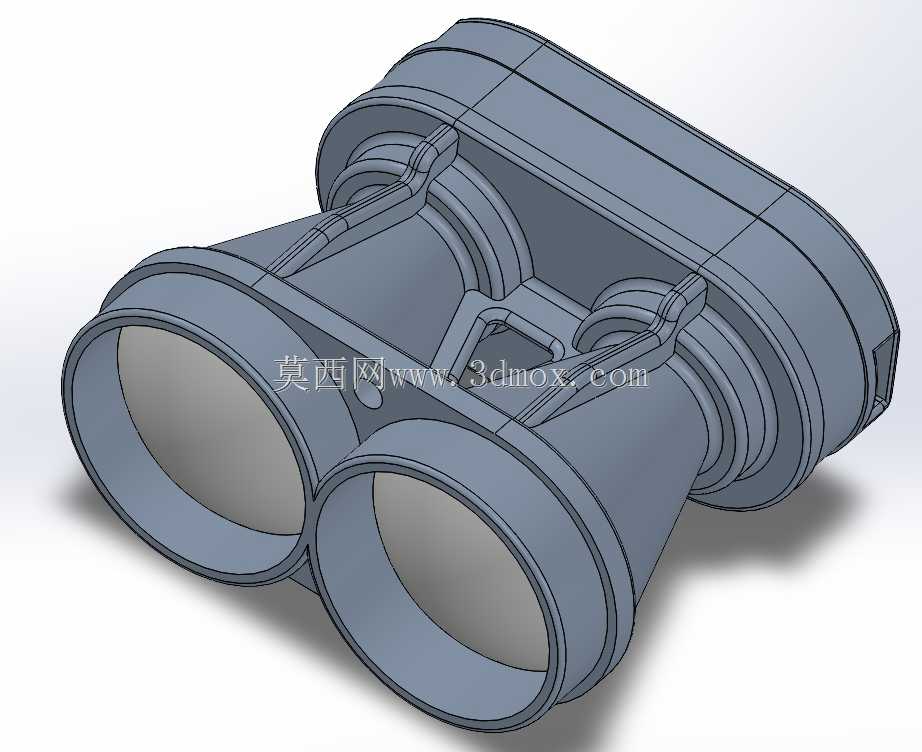

SF30/B激光雷达外壳结构设计

这款激光雷达外壳的结构设计，首先围绕低空无人机作业的实际工况展开，适配Lightware共享型号的SF30系列激光测距核心，在结构预留上充分考虑了光学收发模组的安装公差，双筒式的腔体布局分别对应激光发射端与接收端的独立安装位，避免内部光路出现串扰问题。从实际应用场景来看，该部件主要服务于低空植保无人机、自动驾驶巡检机器人、小型测绘飞行器的环境感知模块，外壳的安装法兰边缘预留了均匀分布的沉头孔位，可直接适配多数主流飞控平台的标准安装间距，不需要额外设计转接支架就能完成固定，安装边界的凸起限位筋能在装配时快速定位核心模组，减少组装环节的对位调整时间。设计过程中优先考虑了户外作业的防护需求，壳体的合模缝处预留了密封胶条的安装槽，配合端面的压紧结构可以达到常规户外作业的防尘防泼溅要求，双筒的前端做了略微收窄的唇边结构，既可以遮挡侧面杂光对光学镜头的干扰，也能在发生轻微擦碰时优先承接冲击力，保护内部的光学镜片不被直接磕碰。壳体的整体壁厚做了均匀化处理，相邻壁厚差控制在合理范围内，避免注塑生产时出现缩痕、翘曲等成型缺陷，筒身内部的加强筋沿着轴向分布，在不额外增加整体重量的前提下提升了壳体的结构刚性，即使在无人机高频振动的飞行工况下，也不会出现谐振影响测距精度的问题。从安装适配性来看，壳体尾部的出线口做了阶梯式的防水接头预留位，可以兼容不同线径的信号传输线缆，尾部的端盖采用卡扣加螺丝的双重固定方式，日常维护时不需要完全拆解整个壳体就能完成内部模组的调试，同时卡扣结构可以分担螺丝的固定受力，避免长期振动下螺丝出现松脱。外形上的流线型过渡处理并非单纯的外观考量，而是针对无人机高速飞行时的风阻做的优化，筒身之间的连接桥做了圆弧过渡，减少飞行过程中产生的紊流对飞行器姿态稳定性的影响，壳体表面没有多余的凸起结构，所有棱边都做了圆角处理，避免组装和维护过程中划伤操作人员，也能减少飞行过程中挂碰到线缆、树枝等障碍物的概率。在结构设计的细节上，内部的模组安装位预留了0.2mm的调整间隙，可以适配同型号不同批次核心模组的尺寸公差，安装柱的高度经过精确核算，能保证光学镜头的焦点位置刚好处于设计基准面，不需要额外添加调整垫片就能满足光路的同轴度要求，筒身外侧的凹槽既可以作为标识粘贴的定位基准，也能在壳体做表面防滑处理时提升握持的摩擦力，方便现场作业时的拆装操作。
