手机形态双旋翼便携无人机概念结构设计

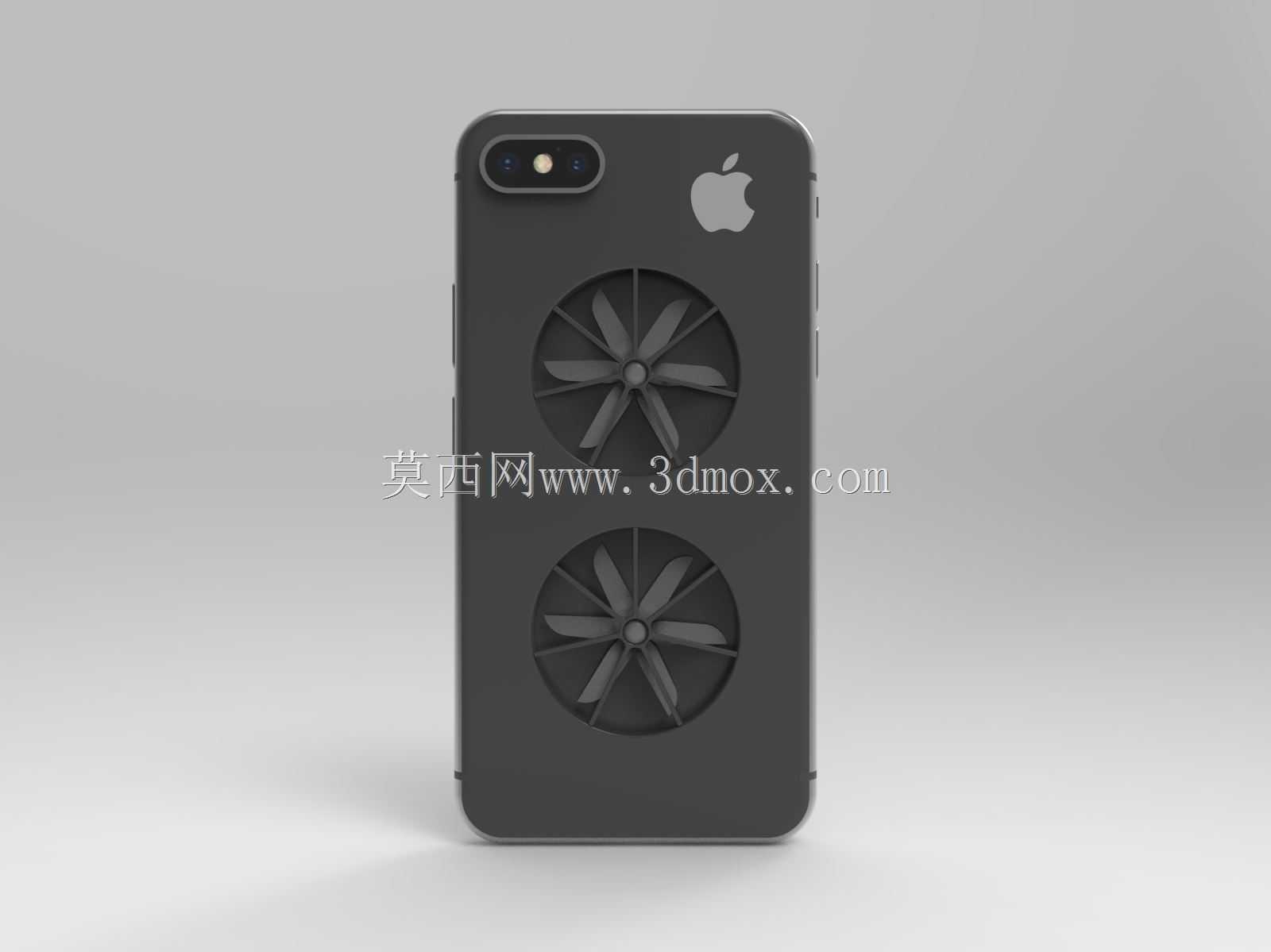

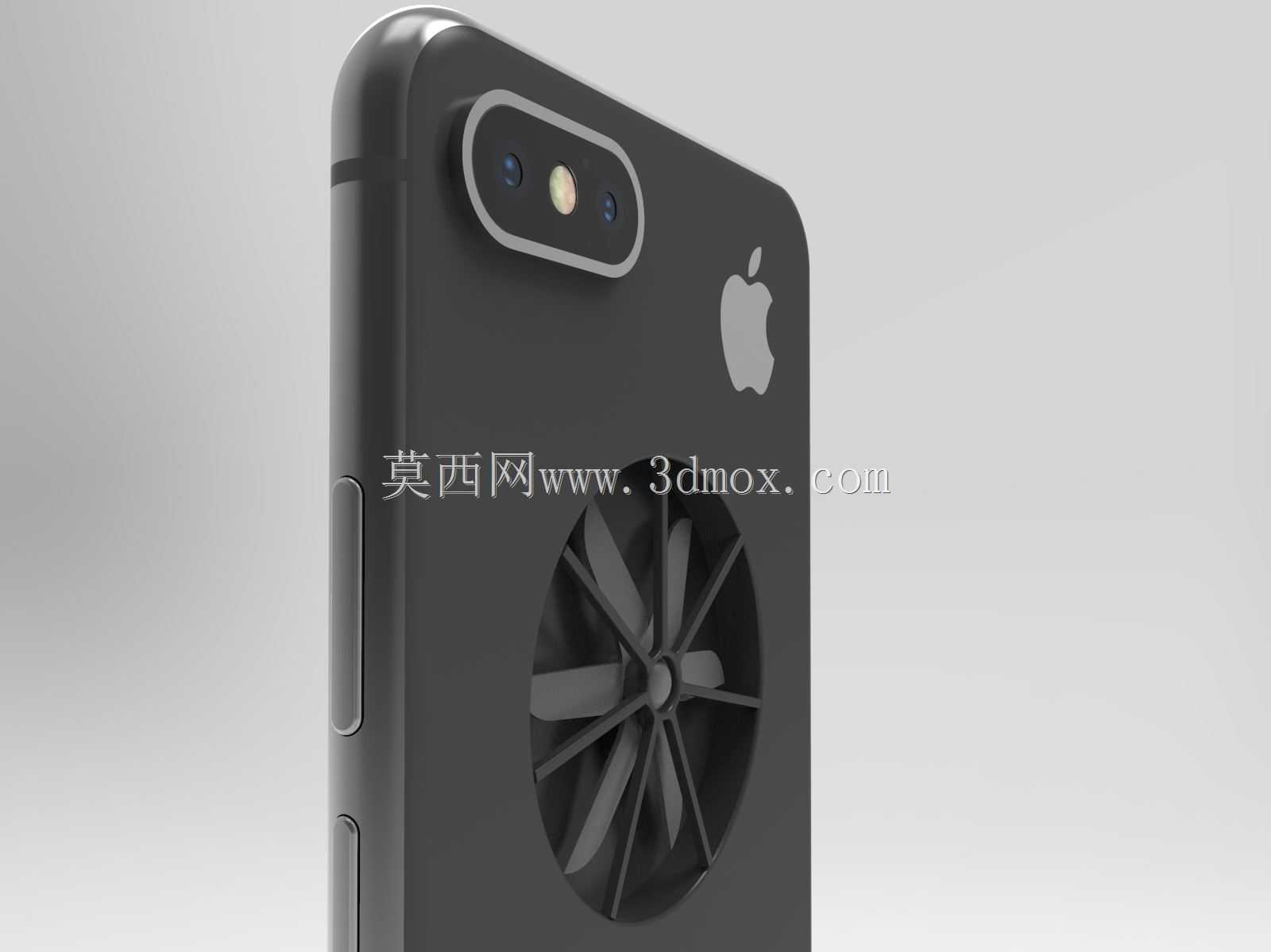

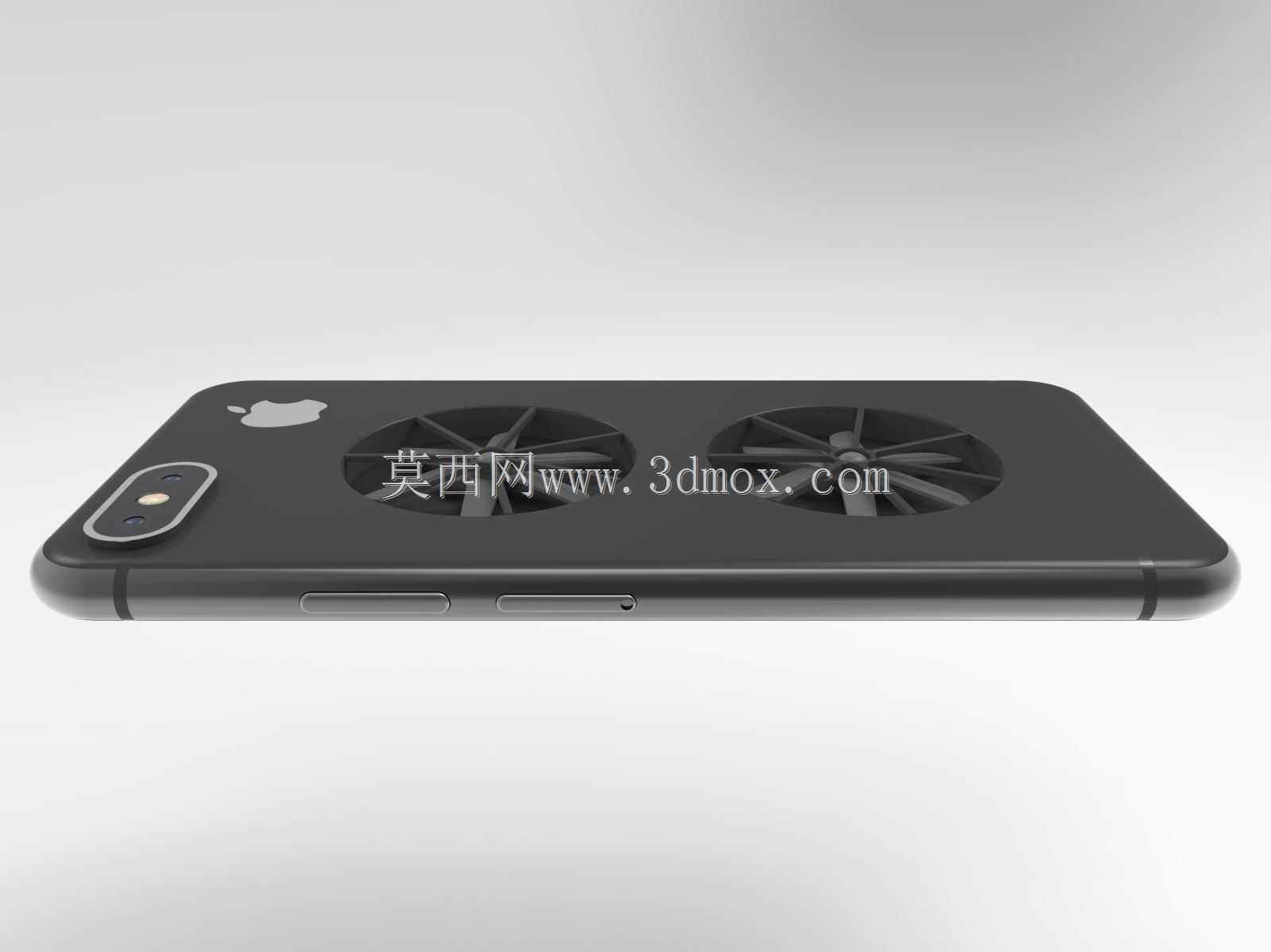

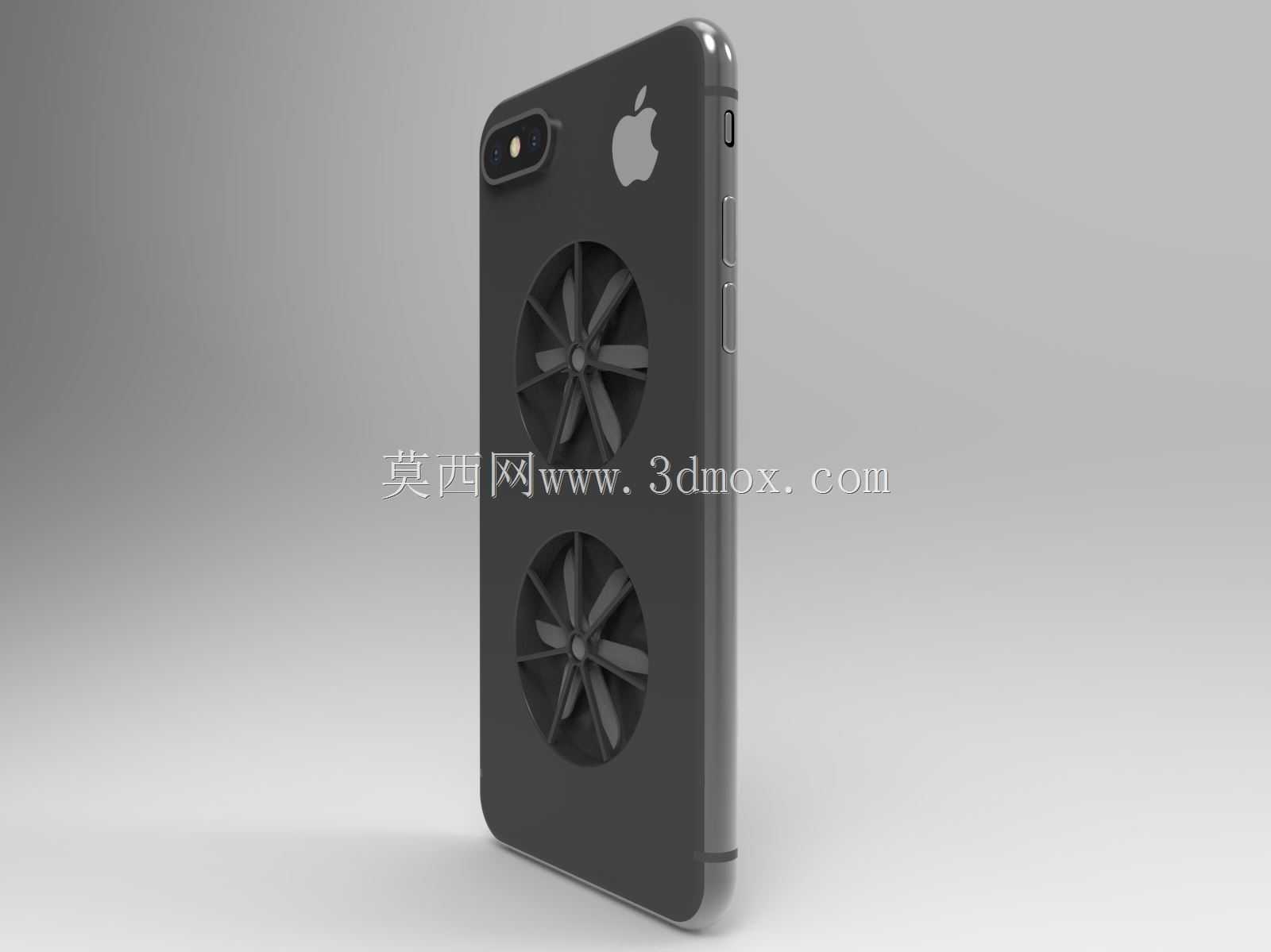

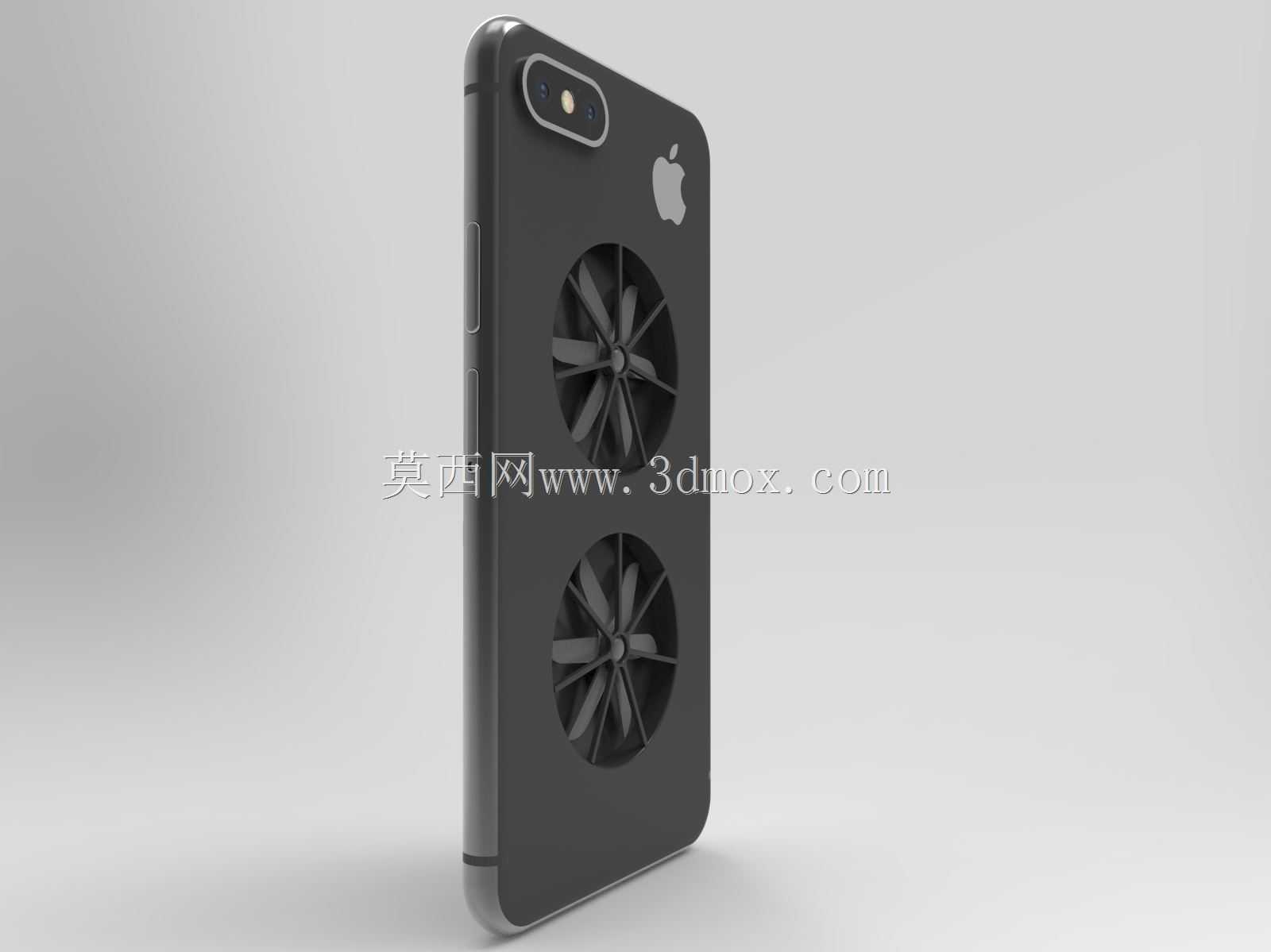

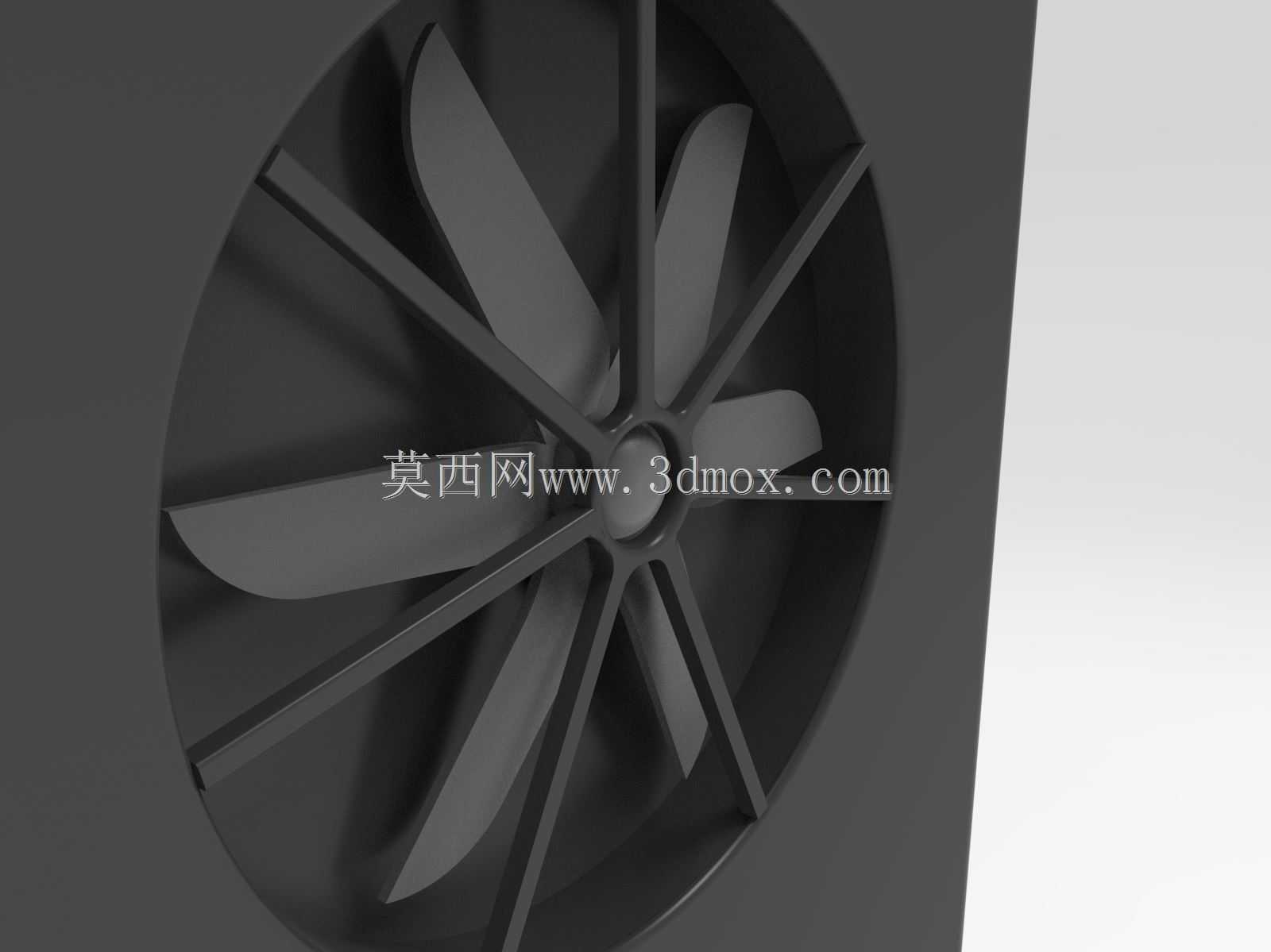

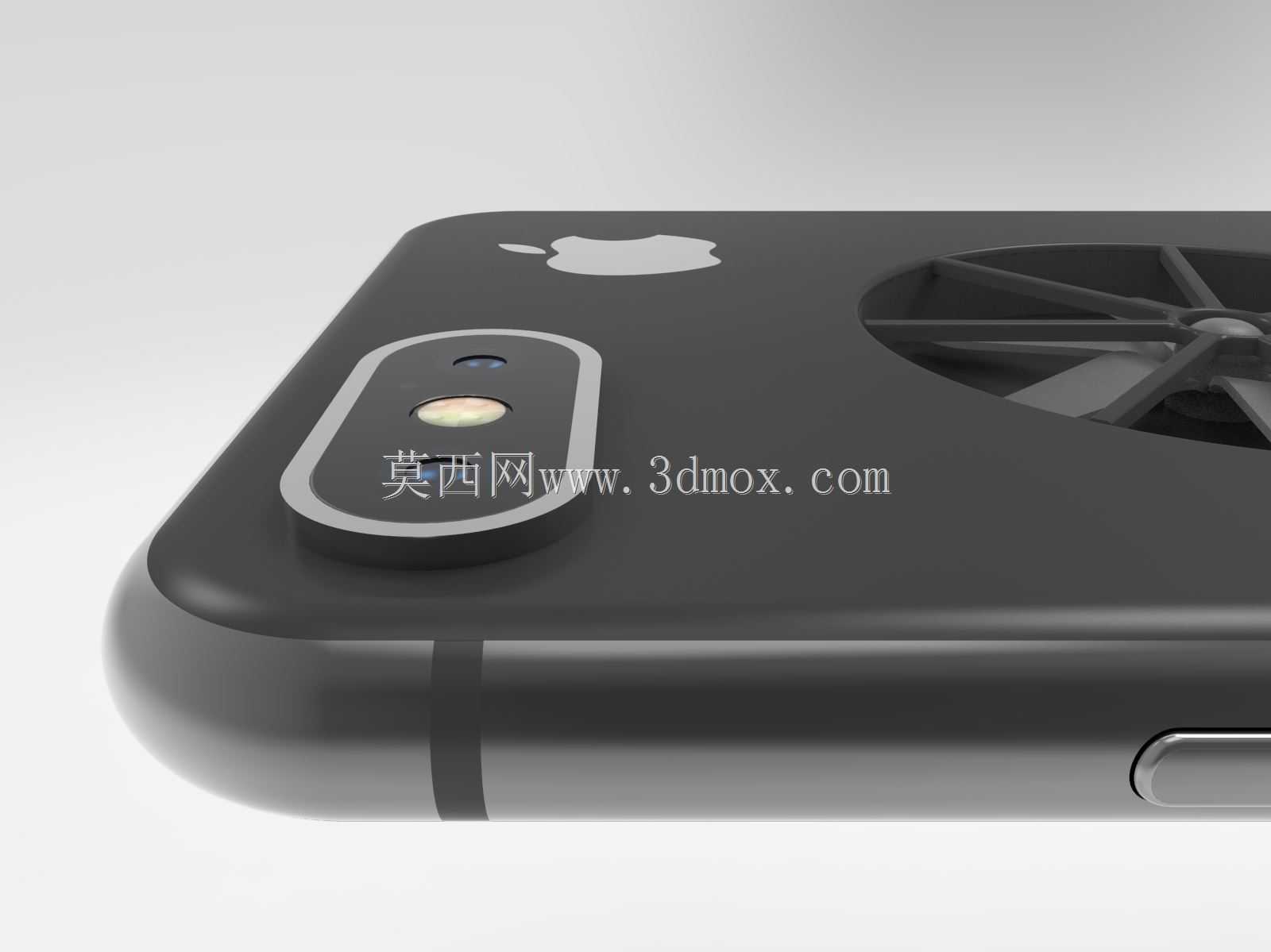

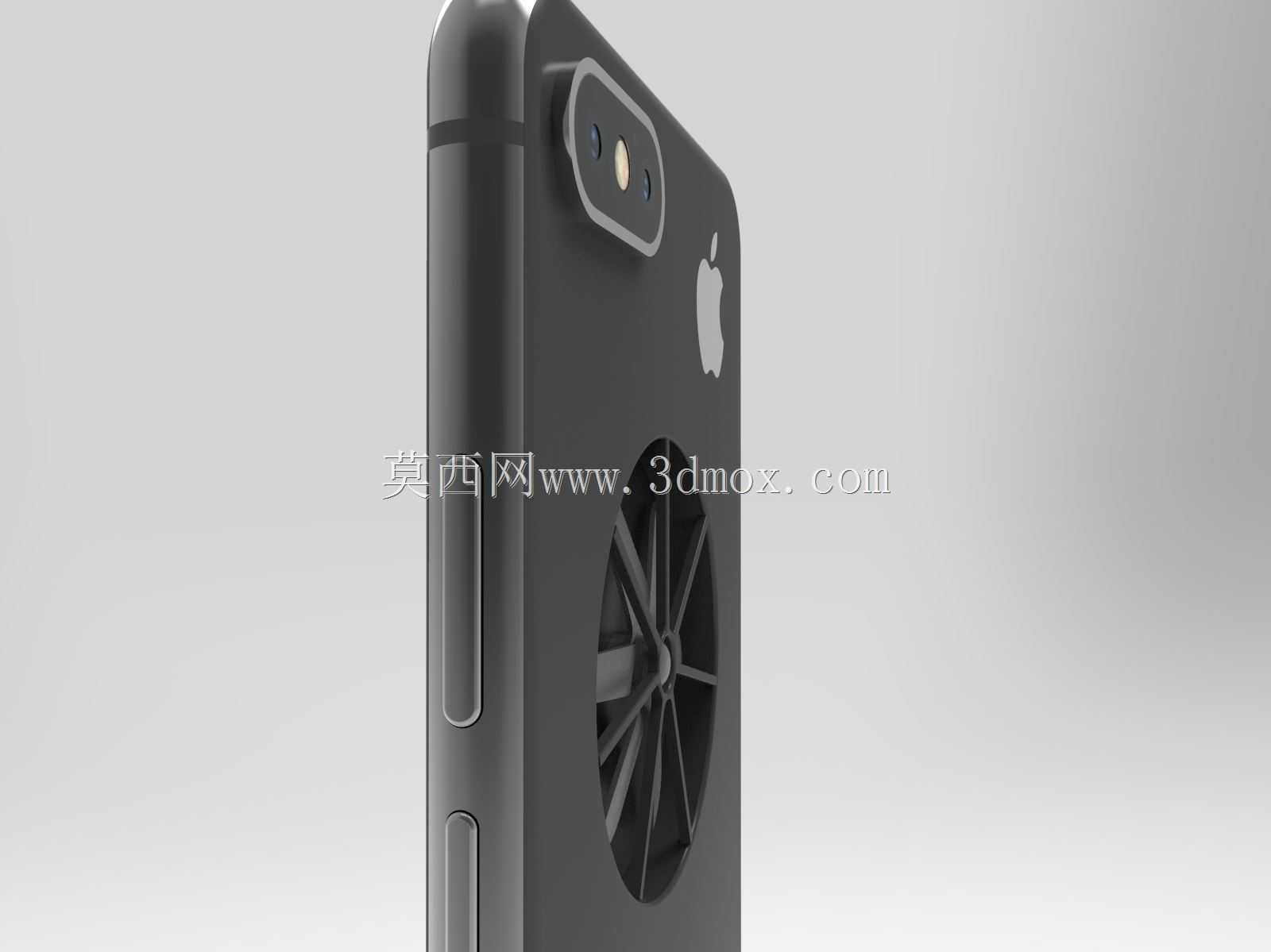

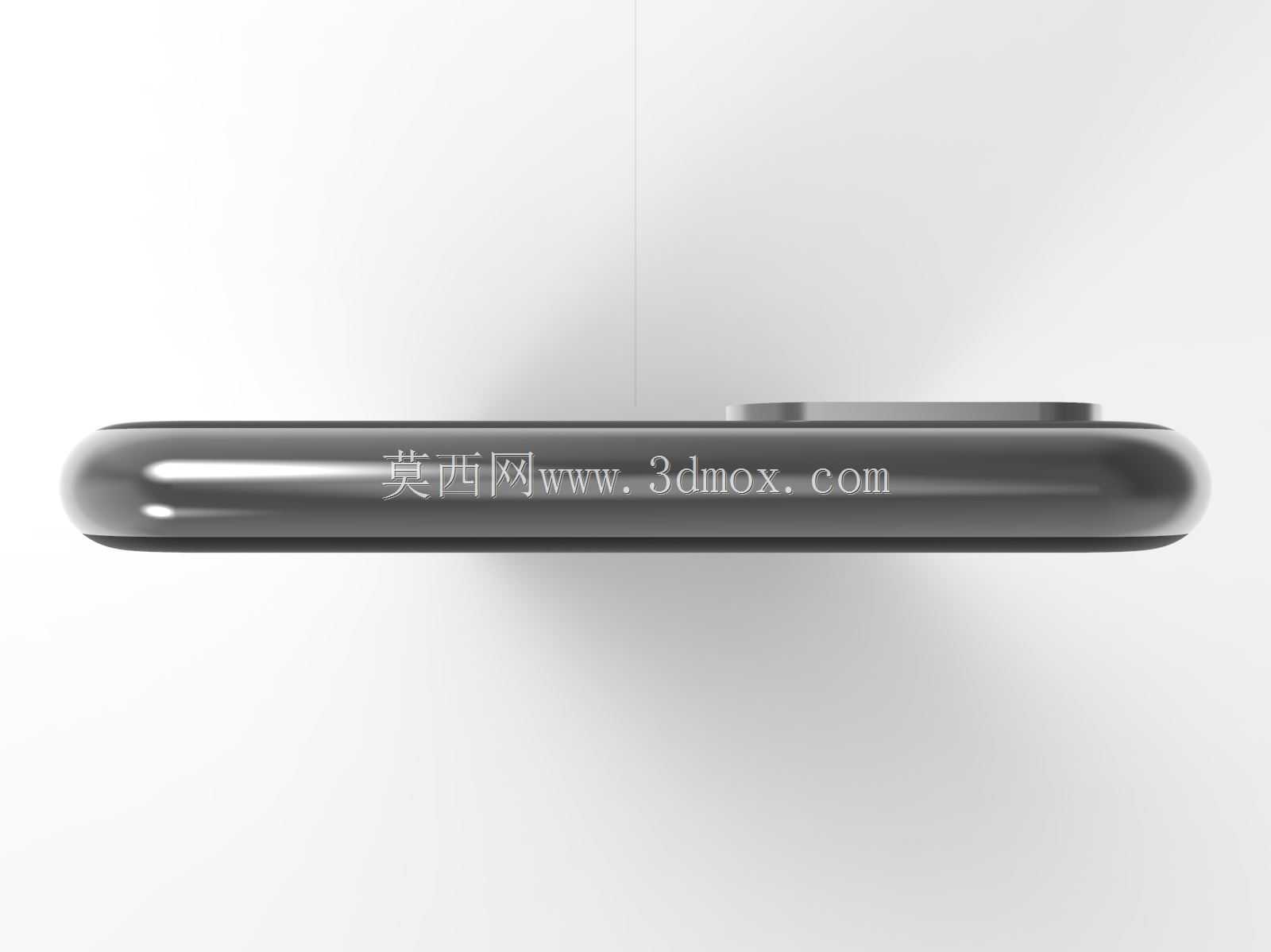

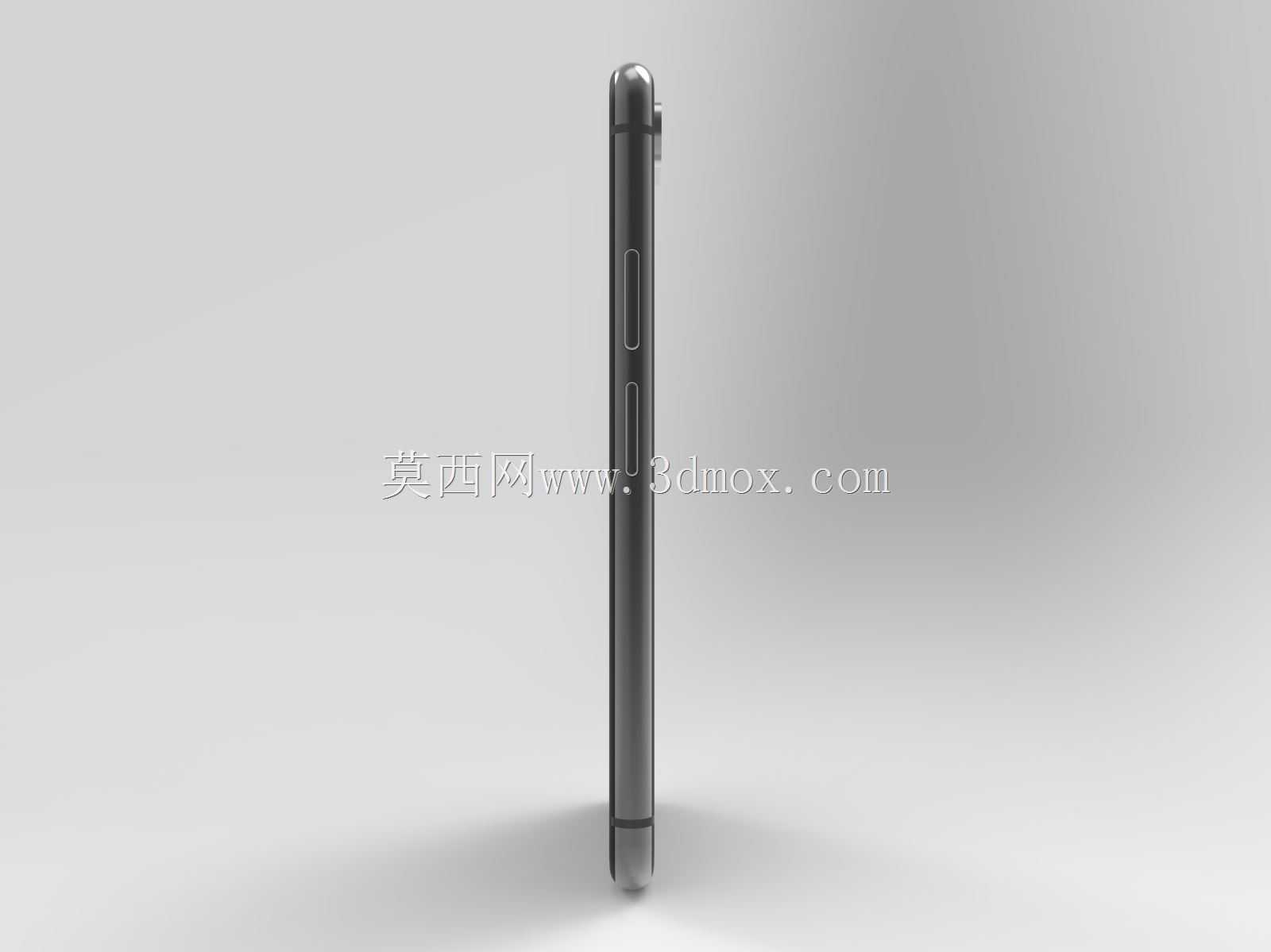

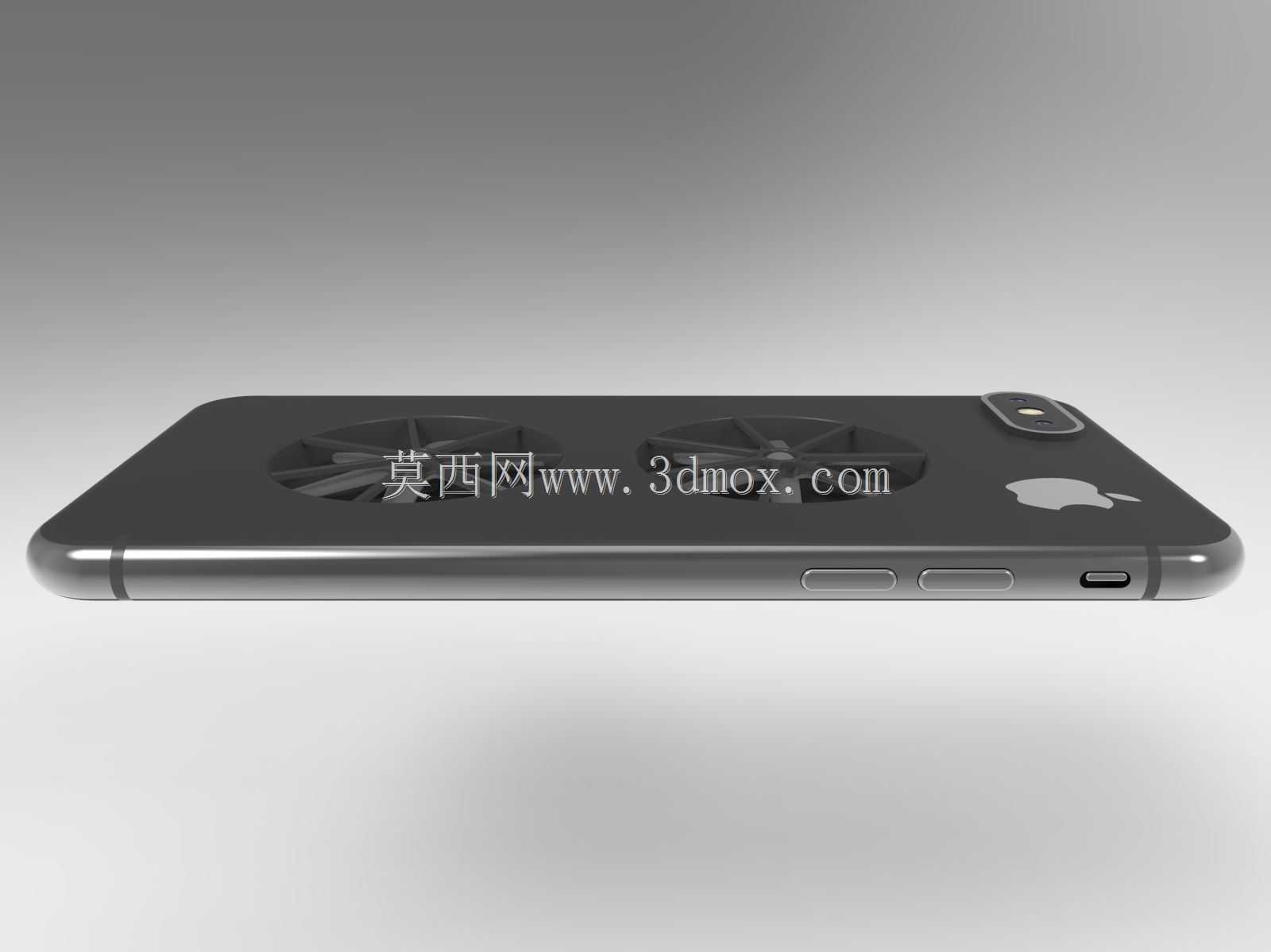

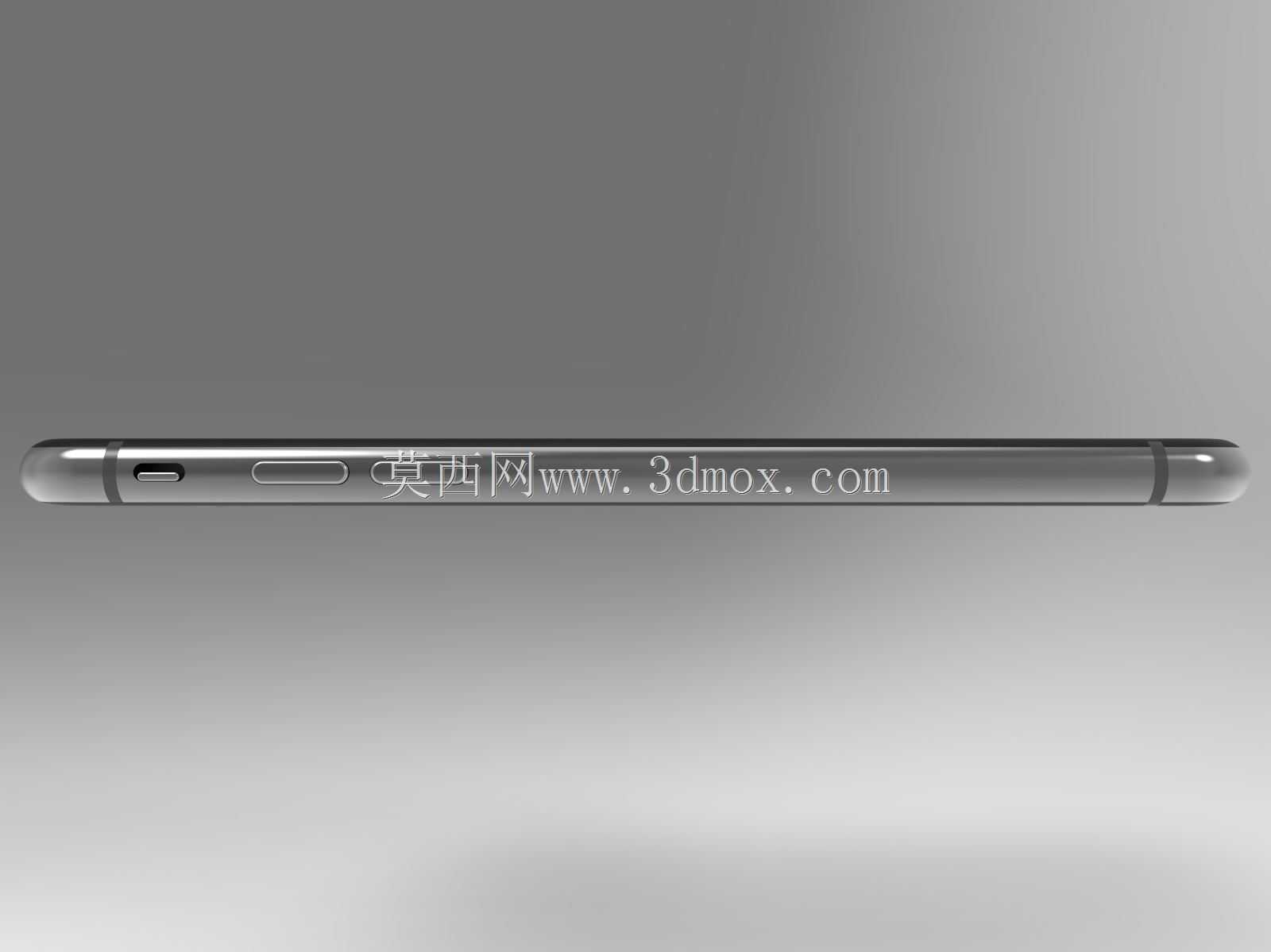

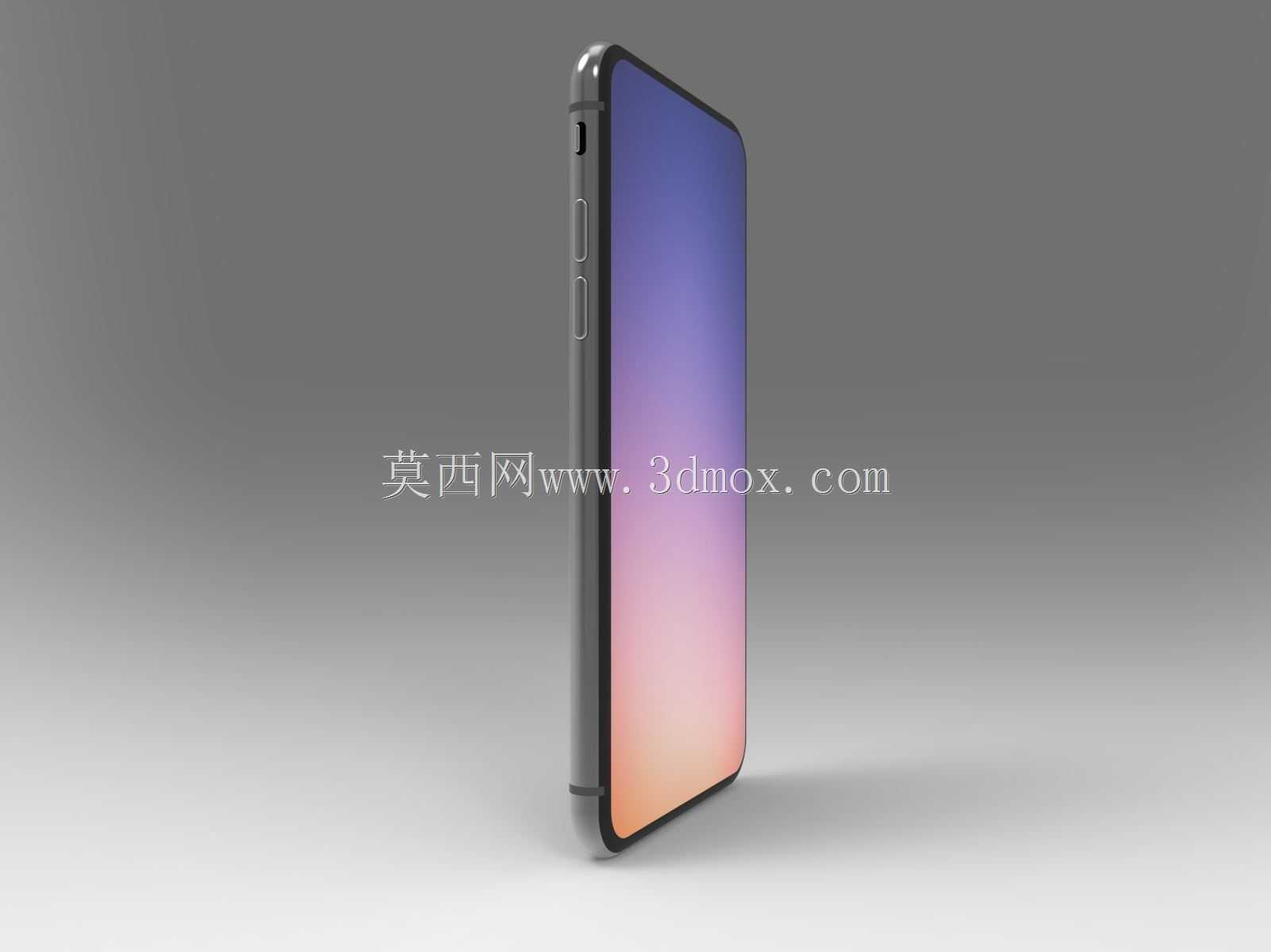

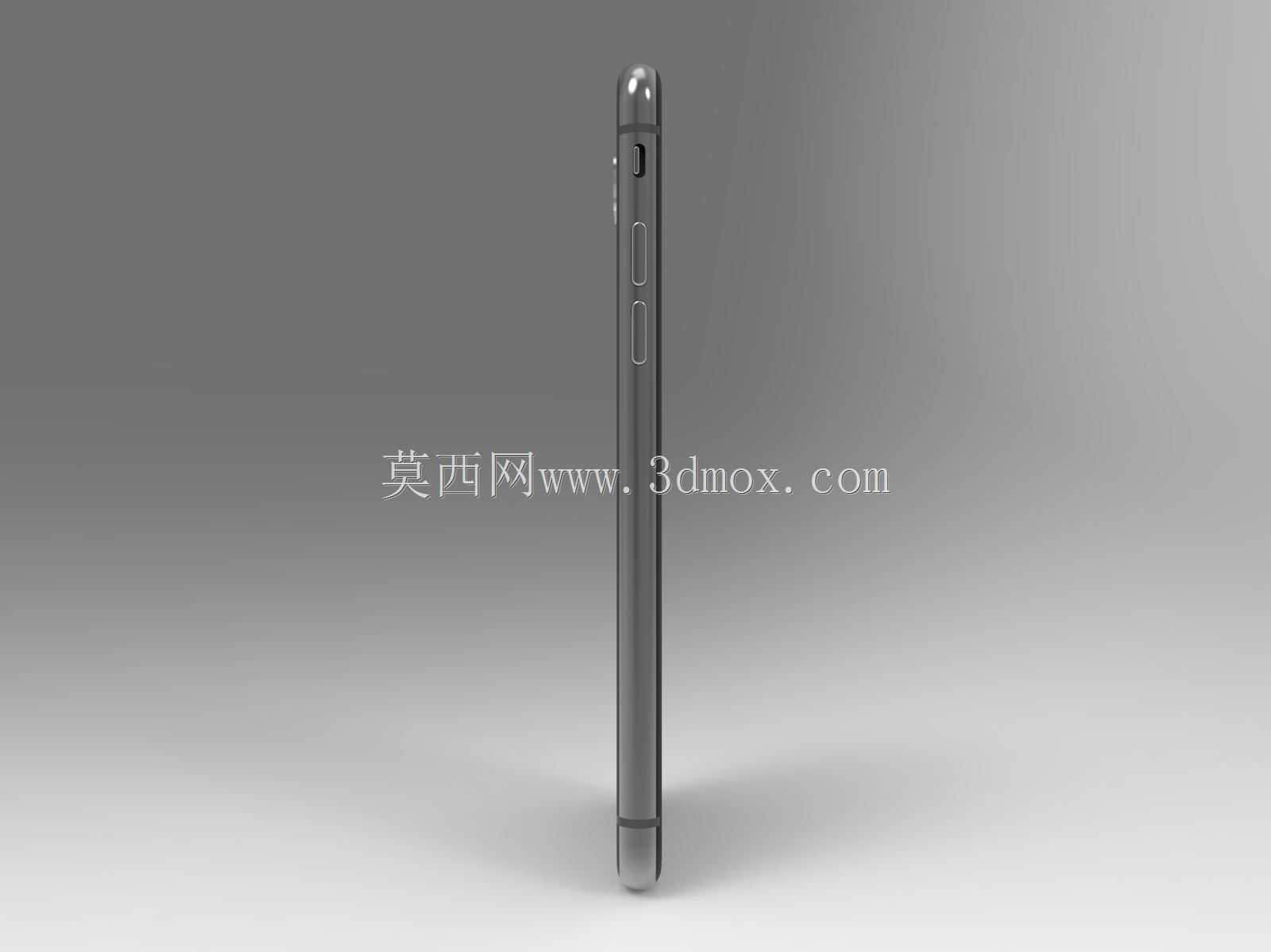

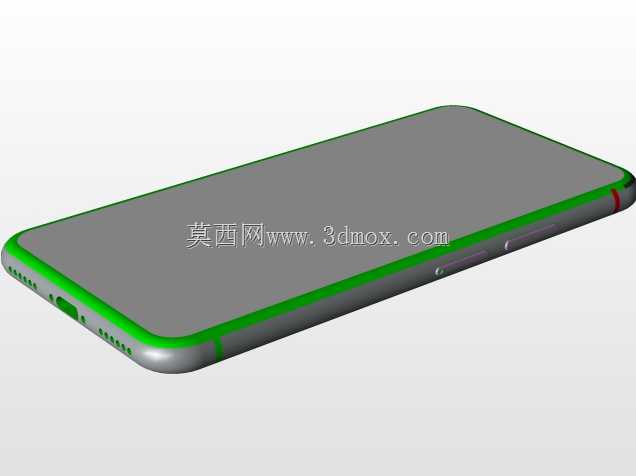

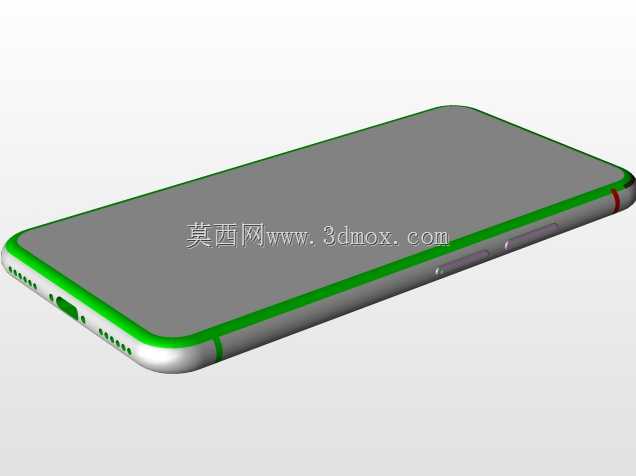

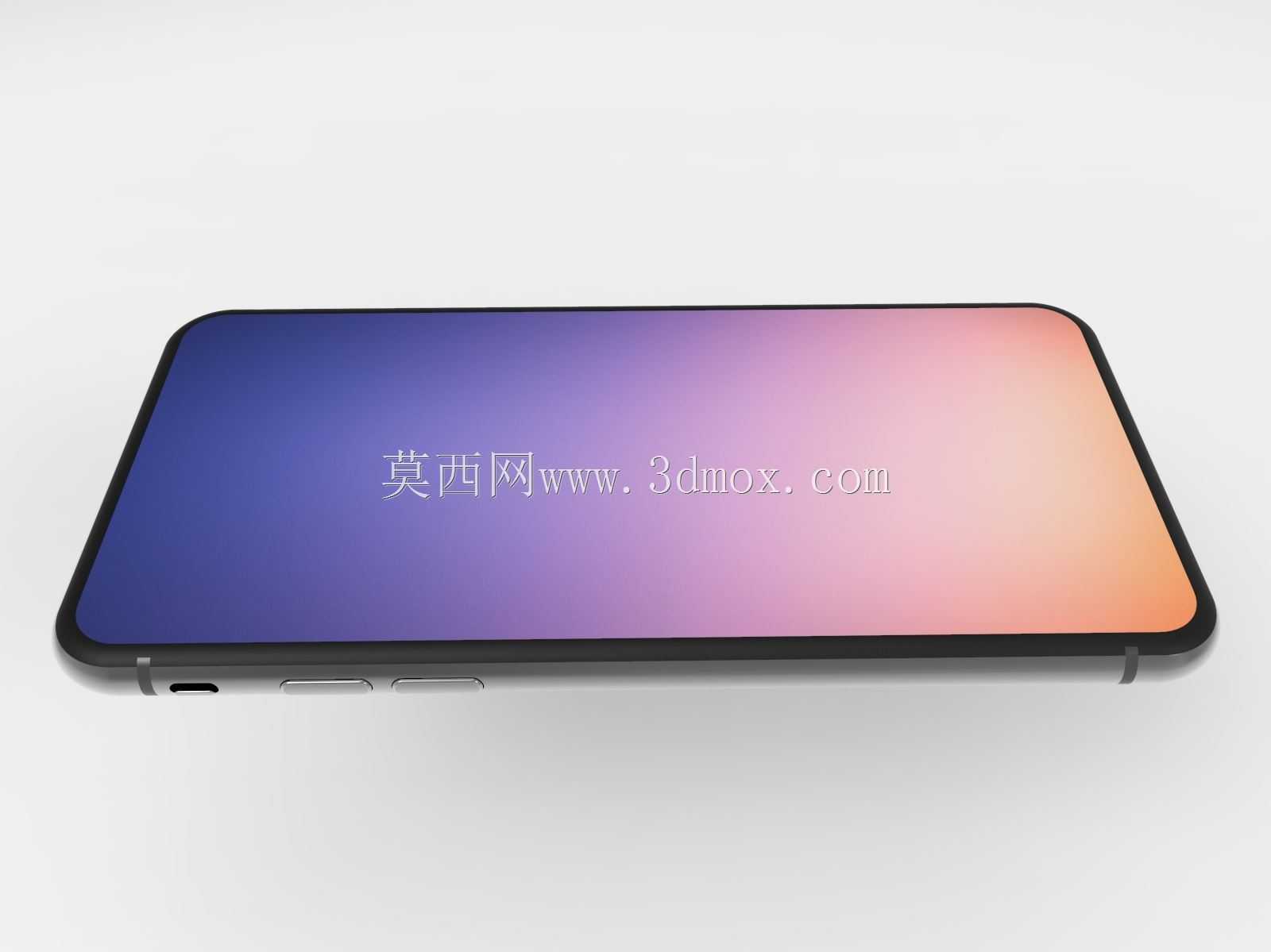

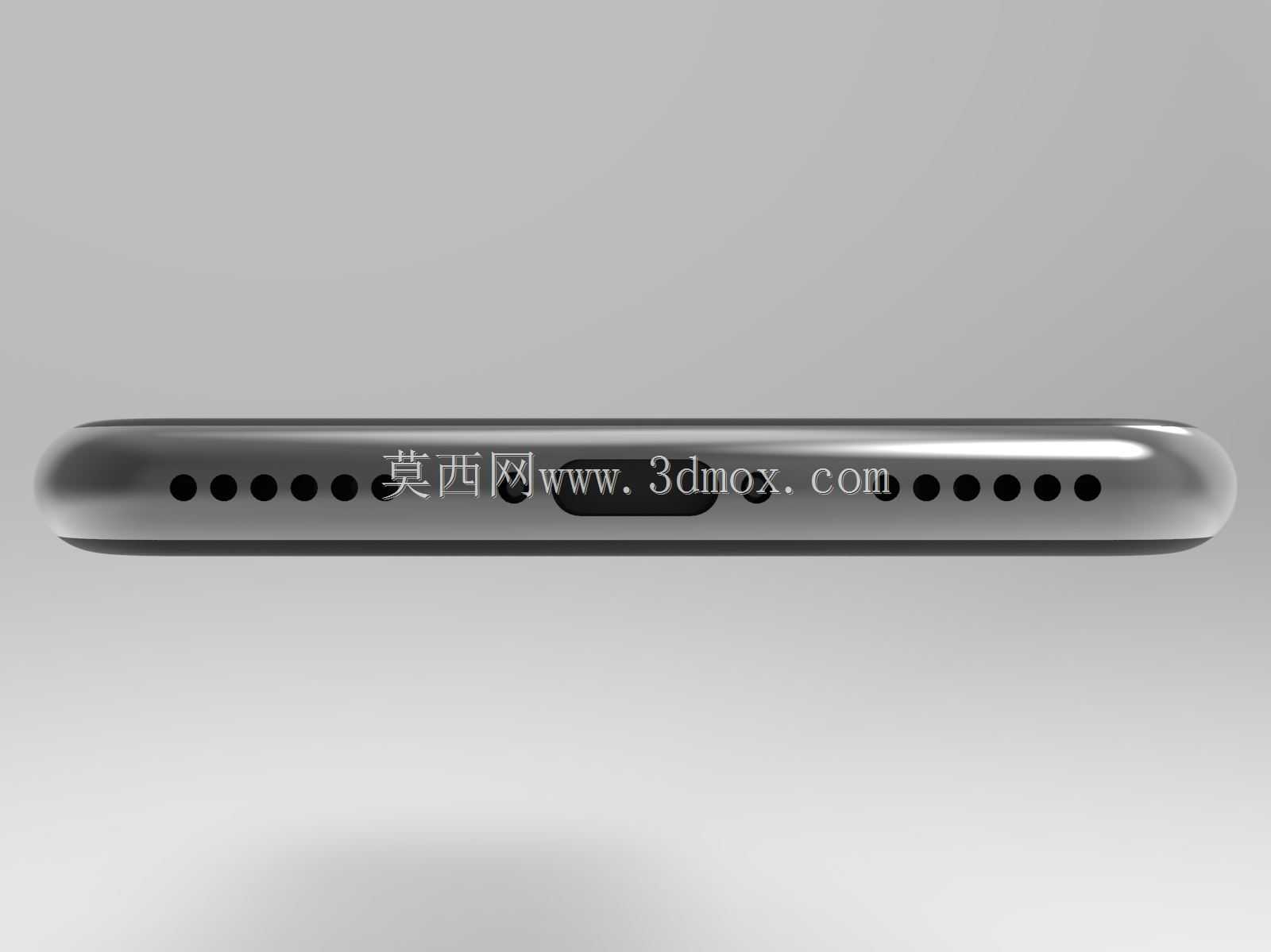

这款概念化飞行设备采用了类似直板智能手机的整体轮廓设计，核心思路是将便携消费级无人机的飞行模块与手持数码终端的形态做融合，解决传统折叠无人机收纳后仍有凸起结构、随身携带易剐蹭的痛点。从结构布局来看，整机厚度控制在常规旗舰手机的厚度区间内，长度与宽度完全匹配主流大屏手机的握持尺寸，可直接放入日常通勤的裤袋、随身小包中，不需要额外配备专用收纳包，适配日常短途出行、突发场景的航拍需求。设备背部对称布置两个涵道式旋翼组件，旋翼完全内嵌于机身背部的凹槽内，涵道边缘与机身背板齐平，日常握持时不会触碰旋翼结构，避免收纳状态下旋翼积灰、叶片变形的问题。两个旋翼的中轴线与机身短边平行，工作时产生的升力作用点刚好落在整机重心的纵向对称线上，不需要额外布置复杂的重心配平结构，简化了内部机架的受力设计。机身顶部集成了与手机同位置的摄像模组，该模组同时承担无人机飞行时的前置航拍功能与手持状态下的常规拍摄功能，通过内部的舵机结构可实现镜头角度的俯仰调节，不需要额外加装云台结构，进一步压缩了整机的占用空间。机身侧边保留了与手机一致的按键布局，在手持状态下可完成飞行参数预设、起降指令触发等操作，飞行状态下也可通过配套的无线终端完成操控。从安装边界来看，旋翼涵道的内壁做了圆弧过渡处理，叶片转动时与涵道壁的间隙控制在1.2mm，既避免叶片转动剐蹭涵道壁，也能通过涵道效应提升旋翼的升力效率，降低同等起飞重量下的动力损耗。机身内部的电池模块布置在两个旋翼之间的重心位置，电池采用薄型片状结构，厚度仅占整机厚度的三分之一，同时为旋翼动力模块、摄像模块、控制电路供电，电池仓采用抽拉式设计，可快速更换备用电池，延长单次外出的使用时长。整机的外壳采用高强度工程塑料一体注塑成型，背板边缘做了2.5D圆弧过渡，握持手感与常规手机一致，旋翼位置的涵道结构与机身外壳为一体化结构，不需要额外加装旋翼保护圈，减少了整机的零件数量，降低装配复杂度。在实际应用场景中，这类设备可覆盖日常随拍、短途户外记录、狭小空间巡检等场景，相比传统无人机，它的携带门槛更低，不会因为体积问题让用户放弃携带，在遇到需要高空视角记录的场景时可快速拿出起飞，完成拍摄后直接收纳带走，不需要做复杂的机臂折叠、桨叶拆卸操作。设计过程中重点平衡了飞行性能与便携性的矛盾，没有为了极致压缩尺寸牺牲旋翼的桨盘面积，两个旋翼的直径达到了机身宽度的百分之六十，保证足够的升力冗余，可在三级风的环境下稳定悬停，满足日常消费级使用的抗风需求。
