5V单路继电器控制模块结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:249845
  • 5V单路继电器控制模块结构设计
  • 5V单路继电器控制模块结构设计

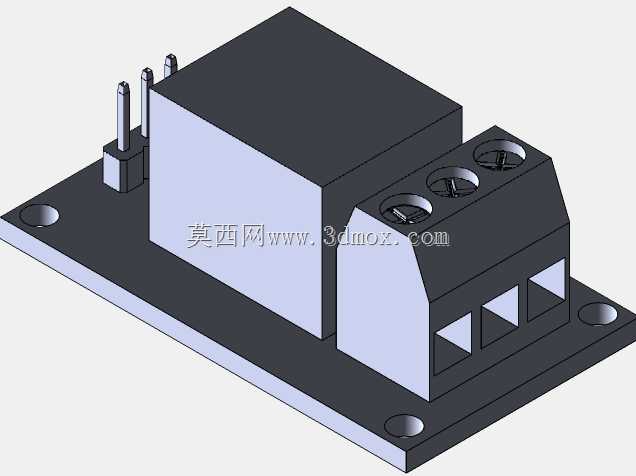

这款继电器模块是低压电控系统里极为常用的通断执行部件,日常在小型自动化设备的信号转接、工控板卡的负载驱动、智能家居的回路切换场景里都能见到它的身影,核心作用是用5V的低压控制信号,去驱动最高15A 125VAC或者15A 24DAC的负载回路通断,实现弱电对强电的隔离控制,避免主控电路直接接触高压负载带来的干扰与击穿风险。从结构设计来看,模块采用一体化载板布局,主体电磁继电器本体固定在环氧基板的核心区域,输入端预留三根直插式引脚,对应电源正、控制信号、公共地,引脚长度做了适配标准2.54mm排针座的尺寸,既可以直接插焊在PCB板上,也能搭配接插件做可拆卸连接,省去额外接线的麻烦。输出端采用三位栅栏式接线端子,端子的螺丝压线结构能保证大电流通过时的接触可靠性,端子开口方向与基板平面平行,接线时不需要弯折导线,柜内布线时走线更顺畅。基板的四个角预留了圆形安装固定孔,孔位做了沉边设计,用M3螺丝固定时螺丝头不会凸起刮擦导线,安装孔的中心距经过匹配常用的导轨安装座、绝缘固定柱尺寸,既可以直接螺丝锁在设备安装板上,也能搭配卡扣固定在DIN导轨上,适配不同的安装场景。设计时特意将电磁继电器的主体与接线端子做了高低差布局,继电器本体的塑封外壳高出端子座3mm左右,既给继电器内部衔铁动作预留了足够的形变空间,也能避免接线时导线线头意外触碰继电器金属引脚造成短路。基板的边缘做了圆角处理,没有尖锐的披锋棱角,手工装配时不会划伤操作人员。模块整体的外形尺寸控制得非常紧凑,宽度方向刚好匹配单路继电器的本体宽度,不会占用过多柜内安装空间,在多回路并排布置时,相邻模块之间预留了2mm的安全间隙,既方便插拔维护,也能避免相邻模块工作时的热量堆积。从实际使用的角度看,这种结构设计兼顾了接线便利性、安装适配性与电气安全距离,不管是学生做电子竞赛的电路搭建,还是工厂做小型电控柜的批量装配,都能直接选用,不需要额外做结构修改。
