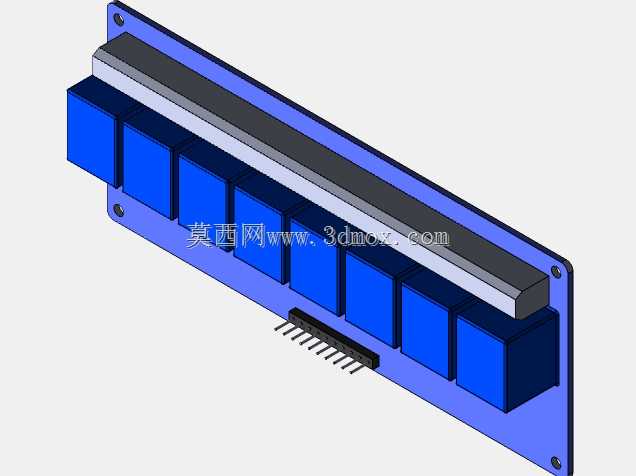

Arduino八路继电器控制模块结构设计

在嵌入式开发与小型工控项目搭建过程中，这类八路继电器模块是连接低压控制信号与高压负载回路的核心转接部件，常被应用在智能家居改造、小型实验台电控搭建、学生课程设计、简易自动化产线信号转接等场景中，解决主控板IO口驱动能力不足、无法直接带载交流或直流高压负载的问题。从结构设计角度看，该模块整体采用长方体规整布局，所有接线端子、继电器本体、状态指示灯都排布在同一平面，既适配面包板插接实验场景，也能通过预留的安装孔固定在电控箱内的DIN导轨或者绝缘安装板上，安装边界需要预留接线操作空间，尤其是强电接线端与周边金属构件要保留足够的电气间隙，避免爬电风险。模块上的八组继电器采用等间距排布，每组对应一路独立的常开常闭触点，配合板载的光耦隔离电路，能有效避免负载端的浪涌信号反串损坏Arduino主控板，设计时特意将高压接线端子与低压信号接口分置模块两侧，从物理布局上降低强弱电混接的操作风险，同时每个继电器旁都对应设置了工作状态指示灯，调试时无需万用表测量就能直观判断每一路的吸合状态，大幅提升现场调试效率。外形尺寸上，模块的长宽参数适配常规的原型开发安装空间，厚度方向考虑了继电器本体的高度与引脚焊接后的突出量，在做外壳设计或者安装槽位规划时，要注意避开底部引脚的突出部分，防止安装时挤压引脚造成虚焊或者短路。这类模块的结构设计没有冗余的造型，完全围绕电气功能实现与安装操作便利性展开，接线端子的螺丝扭矩适配常规的电工螺丝刀操作，不需要特殊工具就能完成接线，板上的丝印清晰标注了每一路的触点定义与电源输入极性，即使是初次接触的开发者也能快速完成接线，避免接反电源造成模块烧毁。在实际选型使用时，要注意每路触点的额定带载能力，不能超出参数范围接入大功率负载，同时安装时要尽量远离强干扰源，虽然板载了光耦隔离，但过长的并行走线还是可能引入干扰造成误动作，结构上的规整布局也方便后期给模块加装透明绝缘保护壳，既不影响观察指示灯状态，也能防止现场操作时误触强电接线端。
