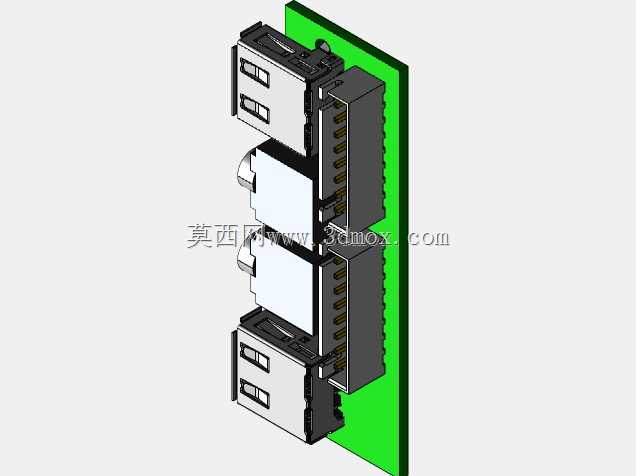

台式电脑机箱前置USB音频接口面板结构

日常做机箱结构配套设计时，前置接口面板是很容易被忽略但直接影响用户使用体验的部件，这次的PC前面板结构，核心是解决台式主机外置接口的前置扩展需求，不用用户每次插拔外设都摸索机箱背部的接口区域。从实际使用场景来看，这类面板主要适配常规ATX、MATX架构的台式机箱，安装位置在机箱正面的预留仓位，用户坐在工位前伸手就能完成U盘、移动硬盘的插拔，也能直接接入耳机、麦克风等音频设备，大幅提升日常外设连接的便捷性。功能配置上，面板集成了2路USB2.0接口和2路HD音频兼容插孔，能覆盖日常办公场景下的低速外设连接需求，比如U盘拷贝资料、有线耳机接入、桌面麦克风连接这类常用操作，不需要占用机箱后置的主板原生接口，把后置接口留给更需要稳定带宽的设备。设计层面首先考虑的是安装适配性，配套的PCB板尺寸设定为22x68mm，刚好匹配常规机箱前置面板的通用安装槽位，不需要额外做结构改模就能适配多数存量机箱的前置仓位；接口排布上把USB接口和音频插孔做了分层错位布置，避免相邻接口插入插头时出现空间干涉，比如同时插入两个U盘时不会因为插头体积过大互相挤占位置，音频插孔的插拔行程也做了预留，插入3.5mm音频插头时不会顶到后方的PCB焊盘。结构细节上，接口模块和PCB板之间做了定位卡扣配合，组装时不需要额外打胶就能完成预固定，后续过波峰焊时不会出现接口偏移的问题；面板边缘做了限位凸台，装入机箱面板槽后不会出现前后窜动，和机箱外壳的配合缝隙能控制在0.5mm以内，保证外观的一致性。从布线角度考虑，PCB上的接插件位置做了靠边设计，机箱内部的前置连接线可以顺着机箱侧板的理线架走线，不会挤占机箱内部的散热风道空间，也不会和CPU散热器、显卡等大件出现布线干涉。做这类结构建模时，需要重点核对每个接口的插拔行程、焊盘位置和安装孔位的公差，比如USB接口的金属外壳要和面板上的开口预留0.2mm的装配间隙，避免组装时出现硬顶导致接口变形，音频插孔的定位柱要和PCB上的定位孔精准对齐，保证焊接后插孔的中心和面板开口中心重合，不会出现插头插偏的问题。
