2.4GHz双四元无线抛物面增益天线结构

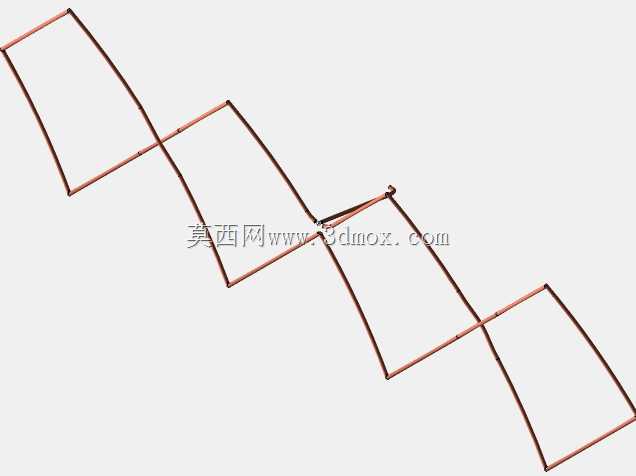

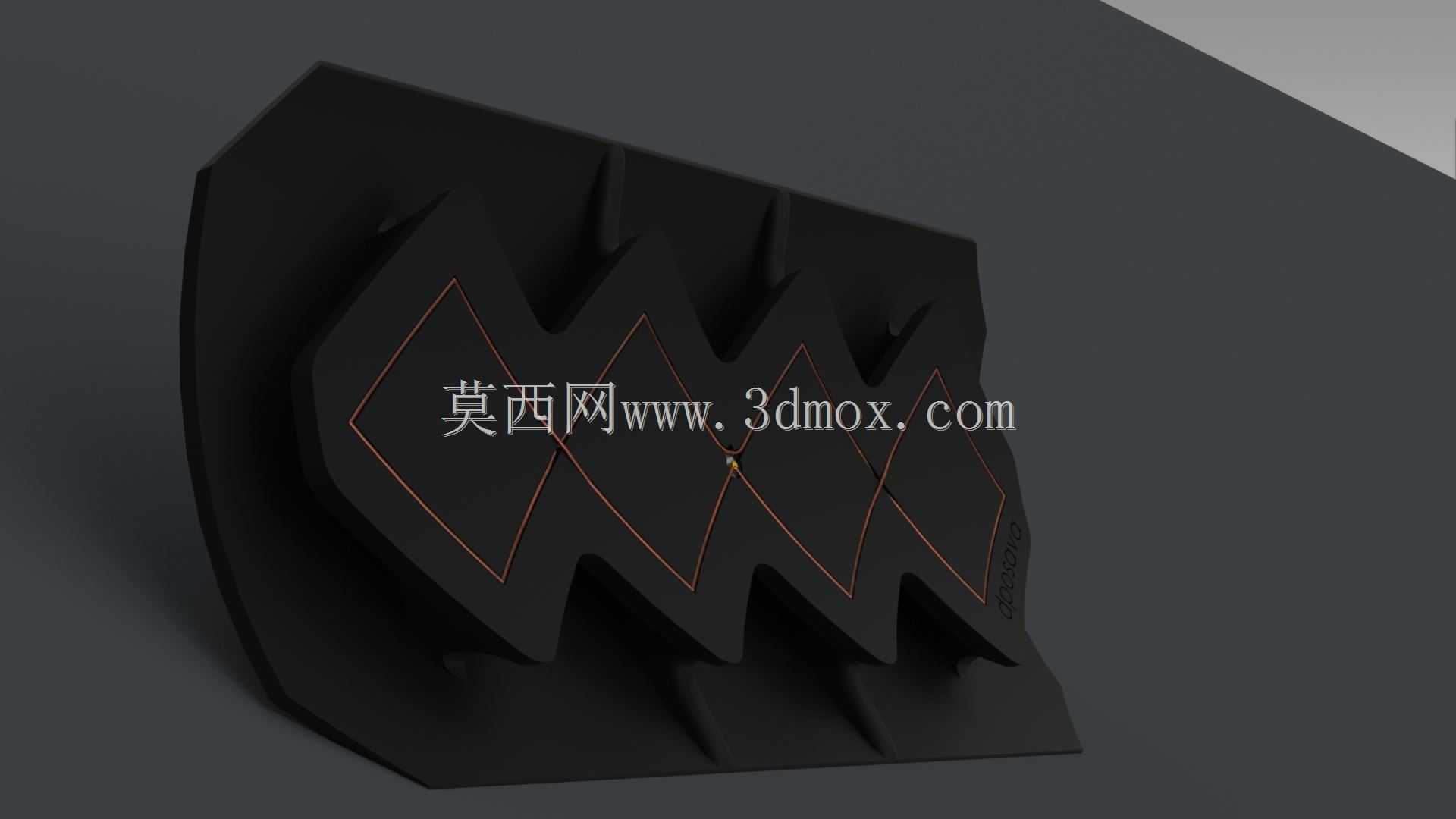

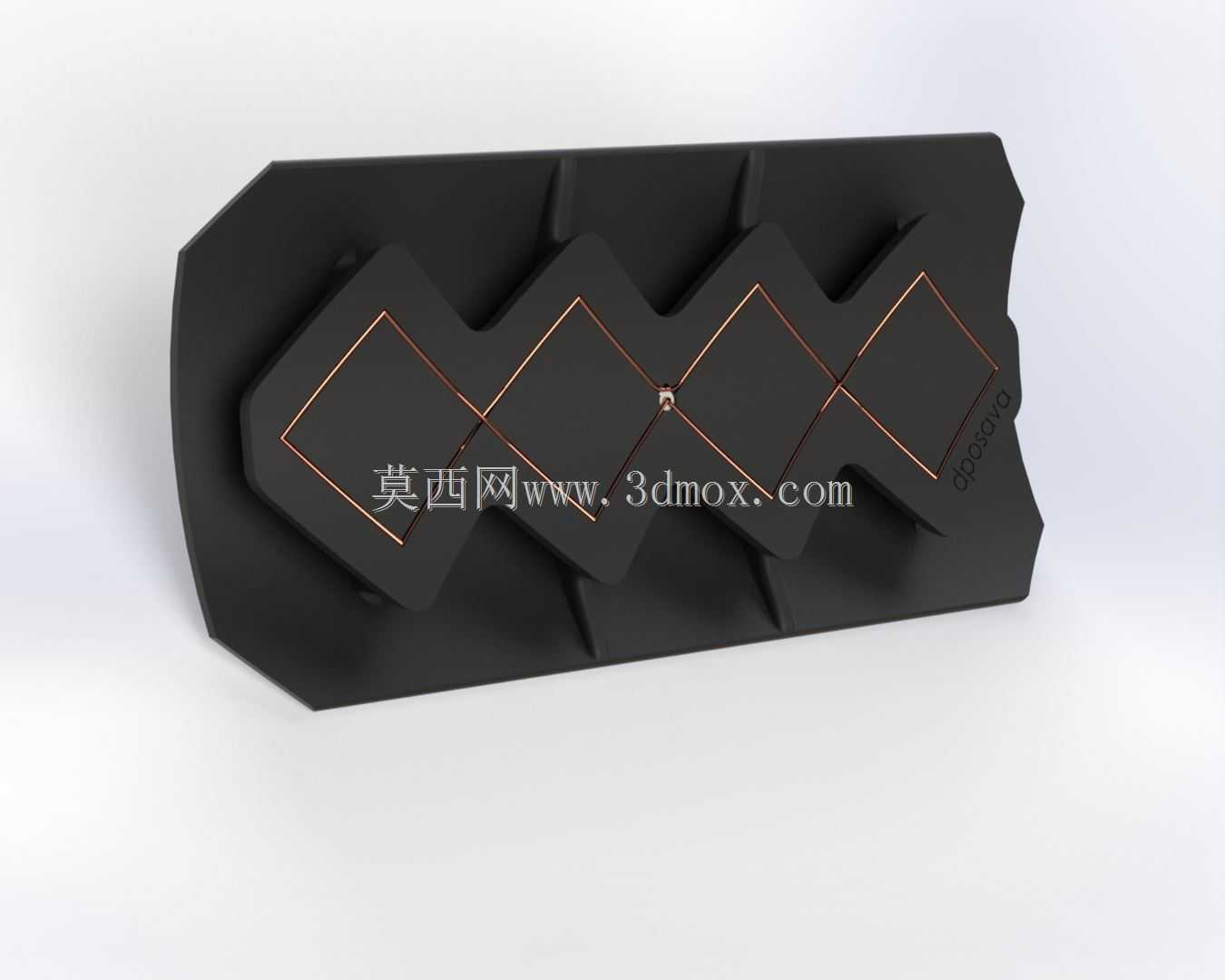

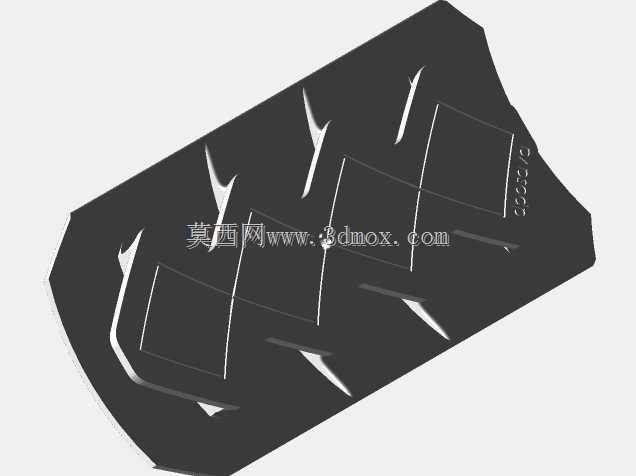

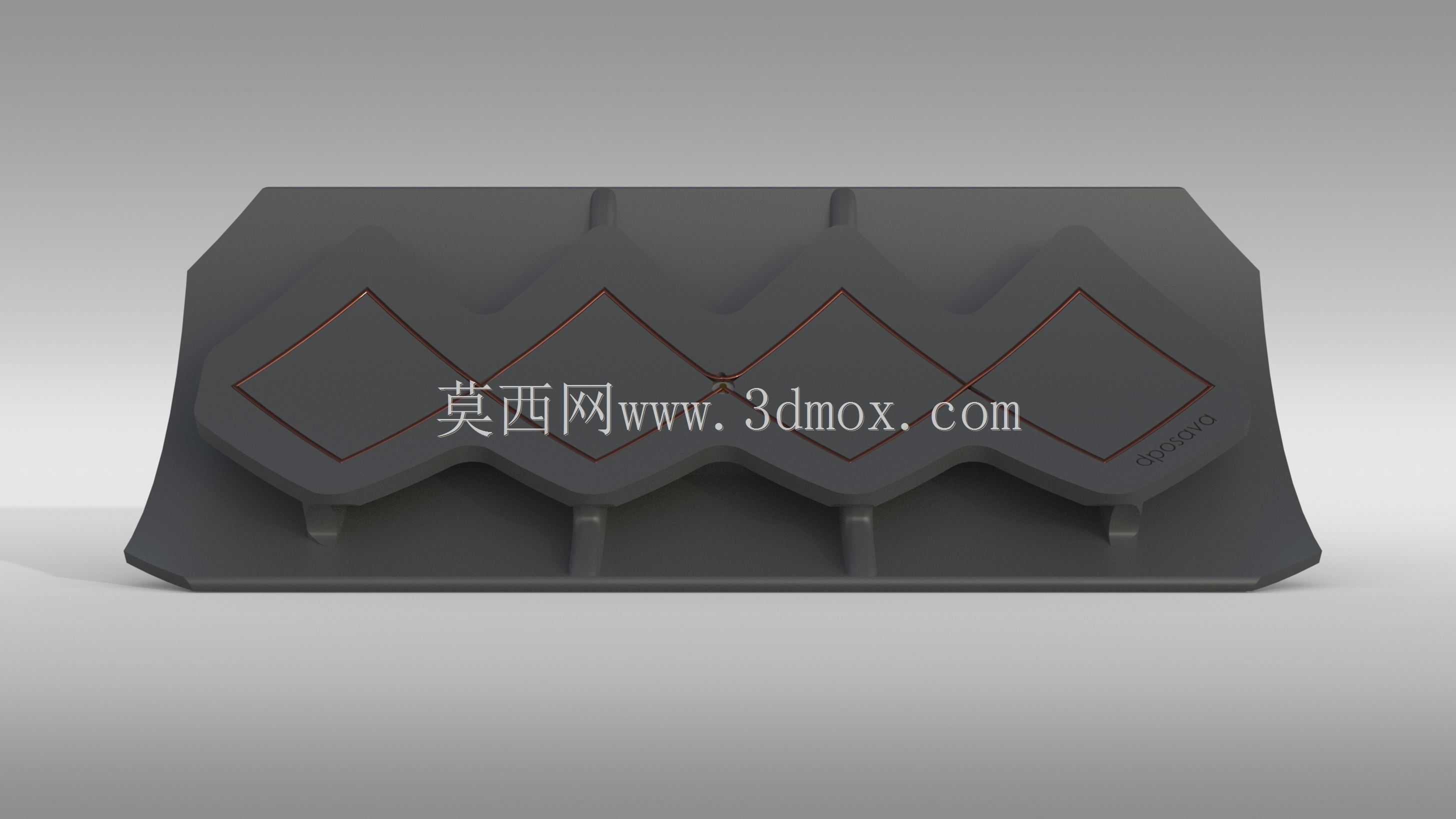

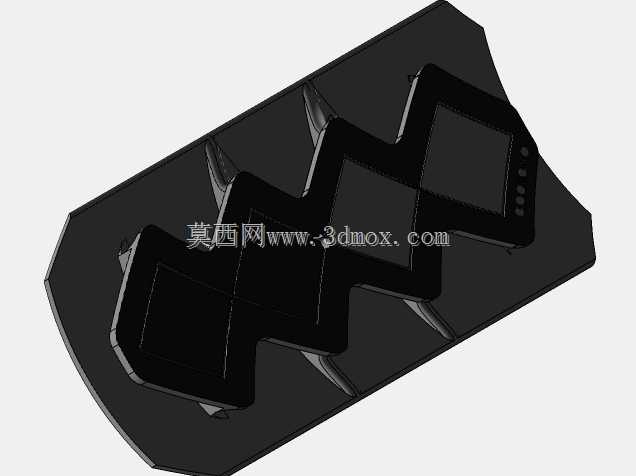

这款2.4GHz频段的抛物面天线结构，主要面向短距离无线信号增强场景设计，可适配家用wifi覆盖补盲、小型物联网设备信号中继、户外点对点无线数据传输等实际使用需求，相比常规全向天线，能通过抛物面的信号汇聚特性，定向提升指定方向的信号收发强度，降低周边同频段信号的干扰影响。从结构设计来看，主体采用一体化的抛物面基底设计，四个菱形辐射单元沿抛物面的焦线方向依次排布，每个辐射单元的位置都经过焦点校准，确保接收到的球面波经抛物面反射后能够形成平面波定向传输，发射时也能将辐射单元发出的信号经反射后形成窄波束定向投射，相比单振子抛物面天线，双四元的排布方式能够在不显著增大天线整体迎风面积的前提下，拓宽工作频段内的增益平坦度，减少信号旁瓣带来的能量损耗。外形方面，整体采用带切角的多边形轮廓，边缘做了斜切过渡处理，既能够减少户外使用时的风阻，也能避免尖锐边角带来的安装磕碰风险，基底背部预留了平整的粘贴安装面，可直接贴合铝箔或者铜箔作为反射面使用，不需要额外加工金属反射层，降低了自制加工的门槛。安装边界上，整体结构厚度控制在较低范围，背部可直接适配常规的天线安装支架，预留的固定点位间距符合通用小型通讯设备的安装孔位标准，既可以通过抱箍固定在杆状支架上，也能通过背胶直接粘贴在墙面、设备外壳等平整立面，安装时需要注意将抛物面的开口方向对准信号传输的对端，调整俯仰角度确保辐射单元处于抛物面的焦点位置，避免偏焦带来的增益下降。结构细节上，每个菱形辐射单元之间预留了均匀的间距，单元之间的隔离度经过结构优化，能够减少相邻单元之间的信号耦合，保证四个单元的信号相位一致性，基底的格栅状加强筋设计，在降低整体结构重量的同时，提升了薄壁结构的抗形变能力，即使采用3D打印的薄壁加工方式，也能保证抛物面的曲面精度，不会因为日常使用中的轻微磕碰导致曲面变形影响信号传输效果。实际使用中，这类定向天线能够有效提升2.4GHz频段wifi信号的传输距离，在有墙体遮挡的室内环境下，也能通过定向波束的穿透能力，提升特定区域的信号强度，相比市售的成品金属抛物面天线，这种一体化打印的结构组装步骤更少，不需要单独固定辐射振子与反射面，安装调试的难度更低，适合无线通讯爱好者、小型物联网项目搭建时自行制作使用。
