VandyVape脉冲XBF雾化器主机结构设计

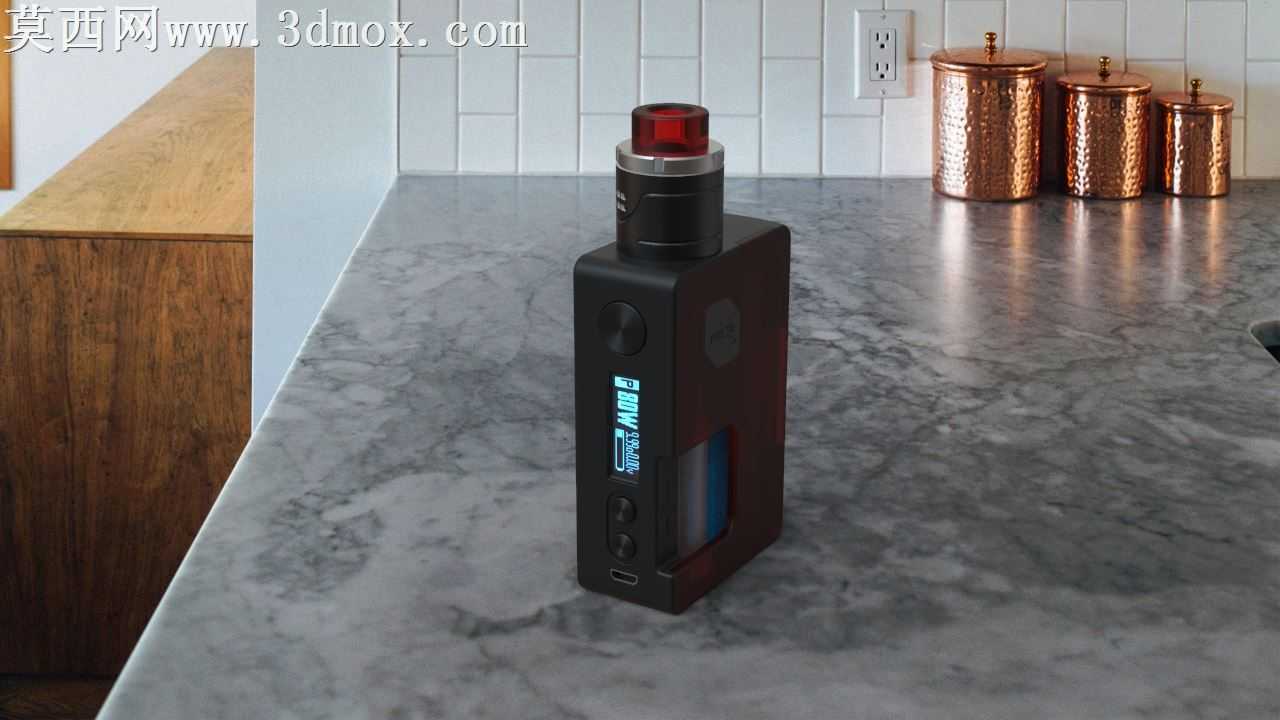

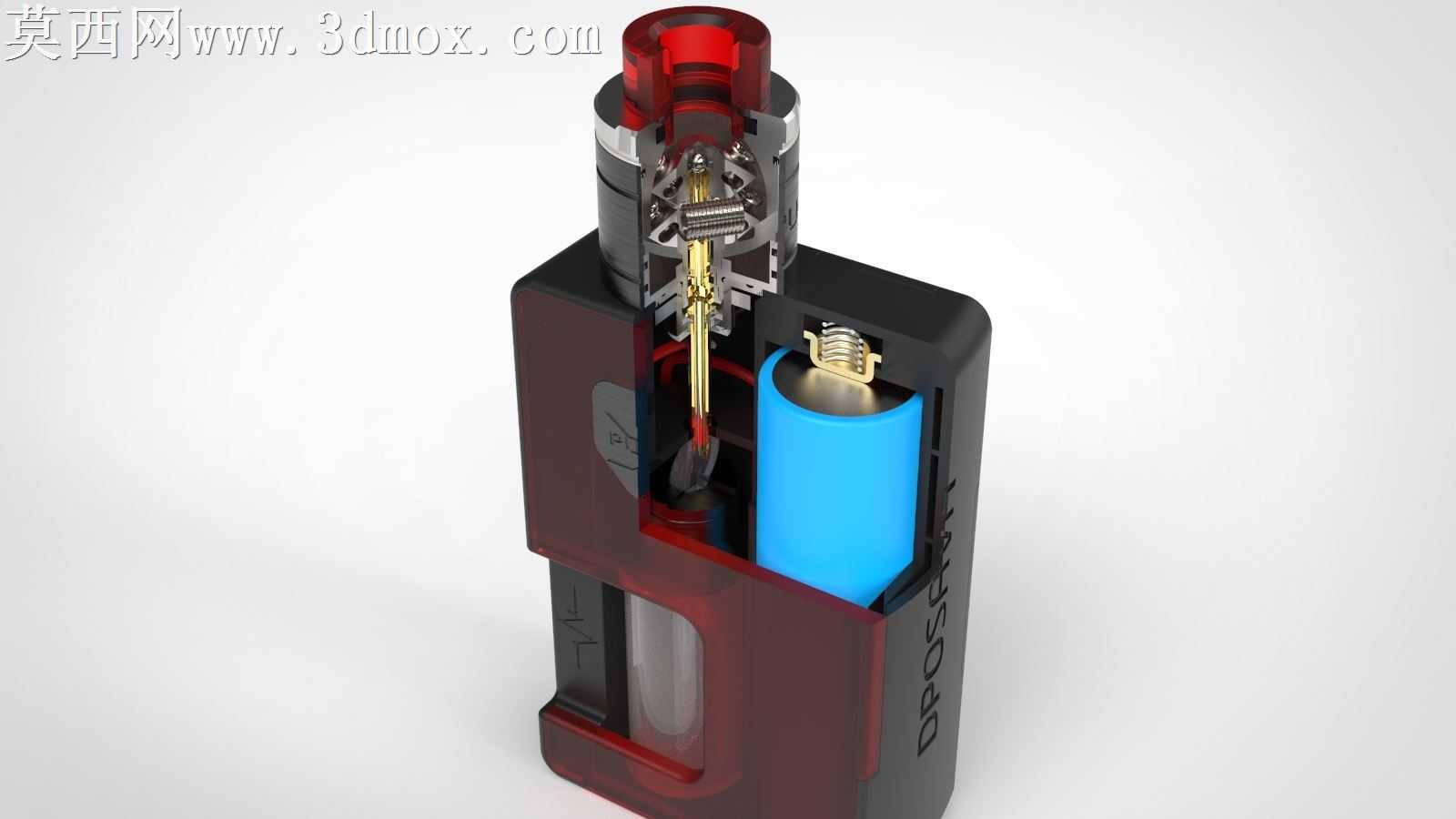

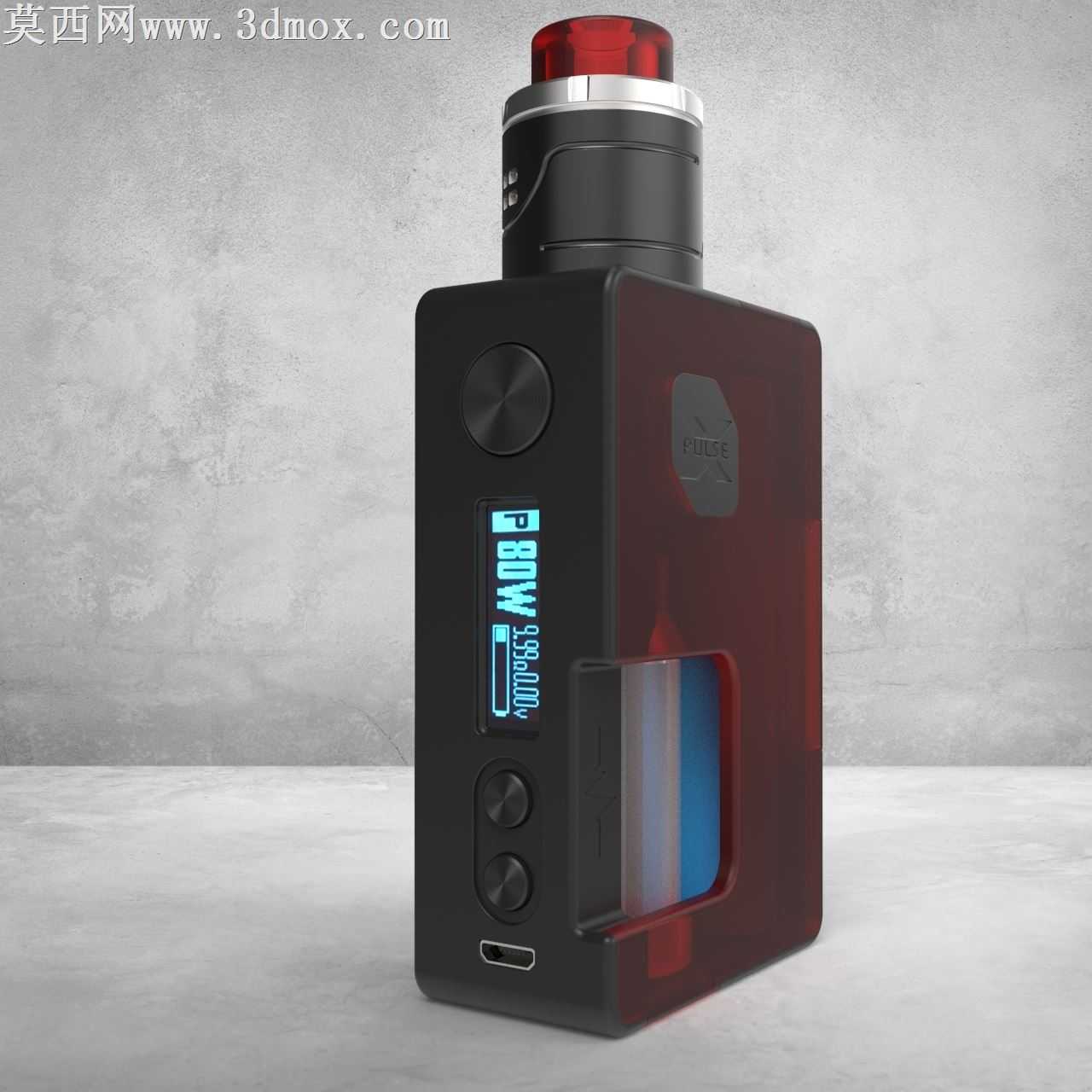

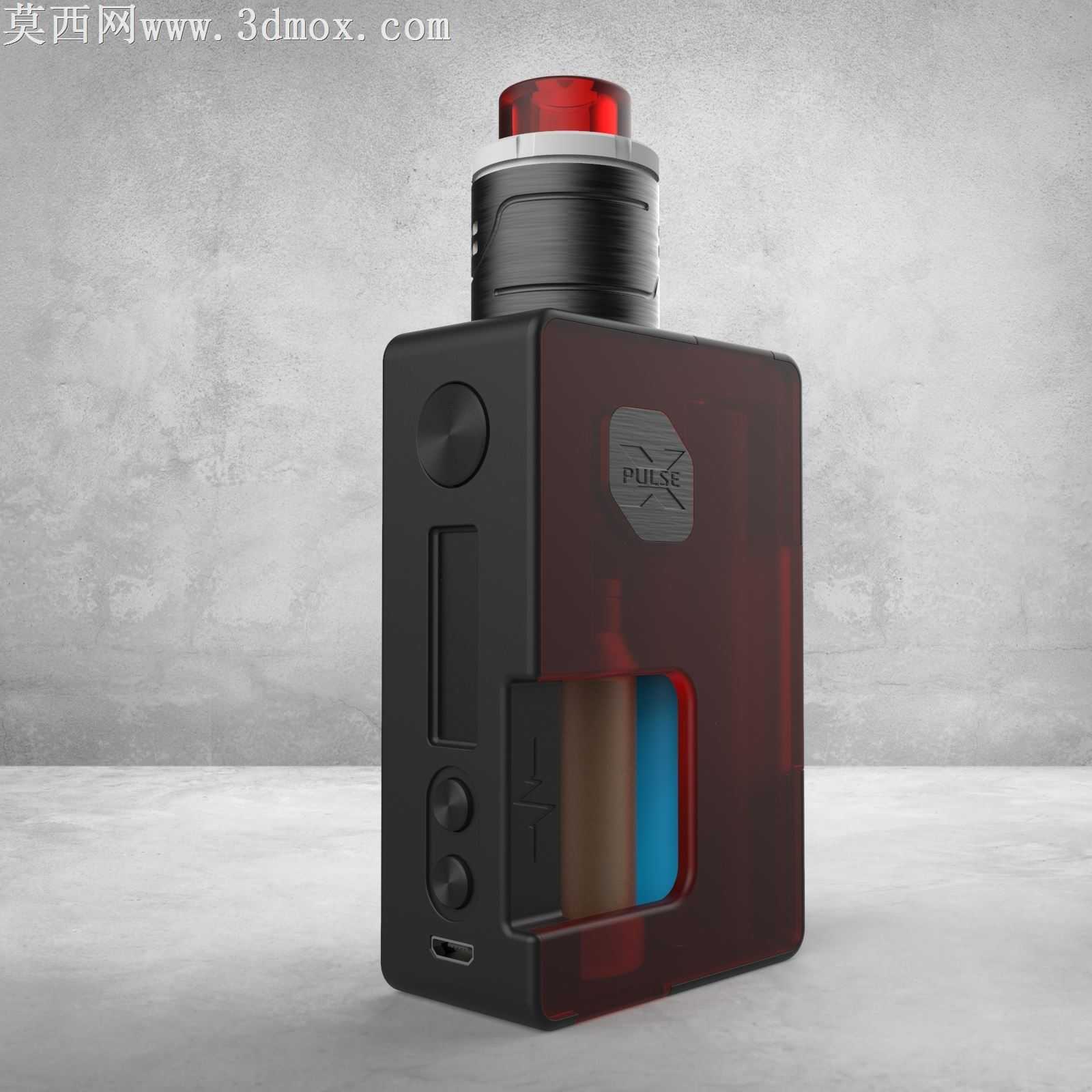

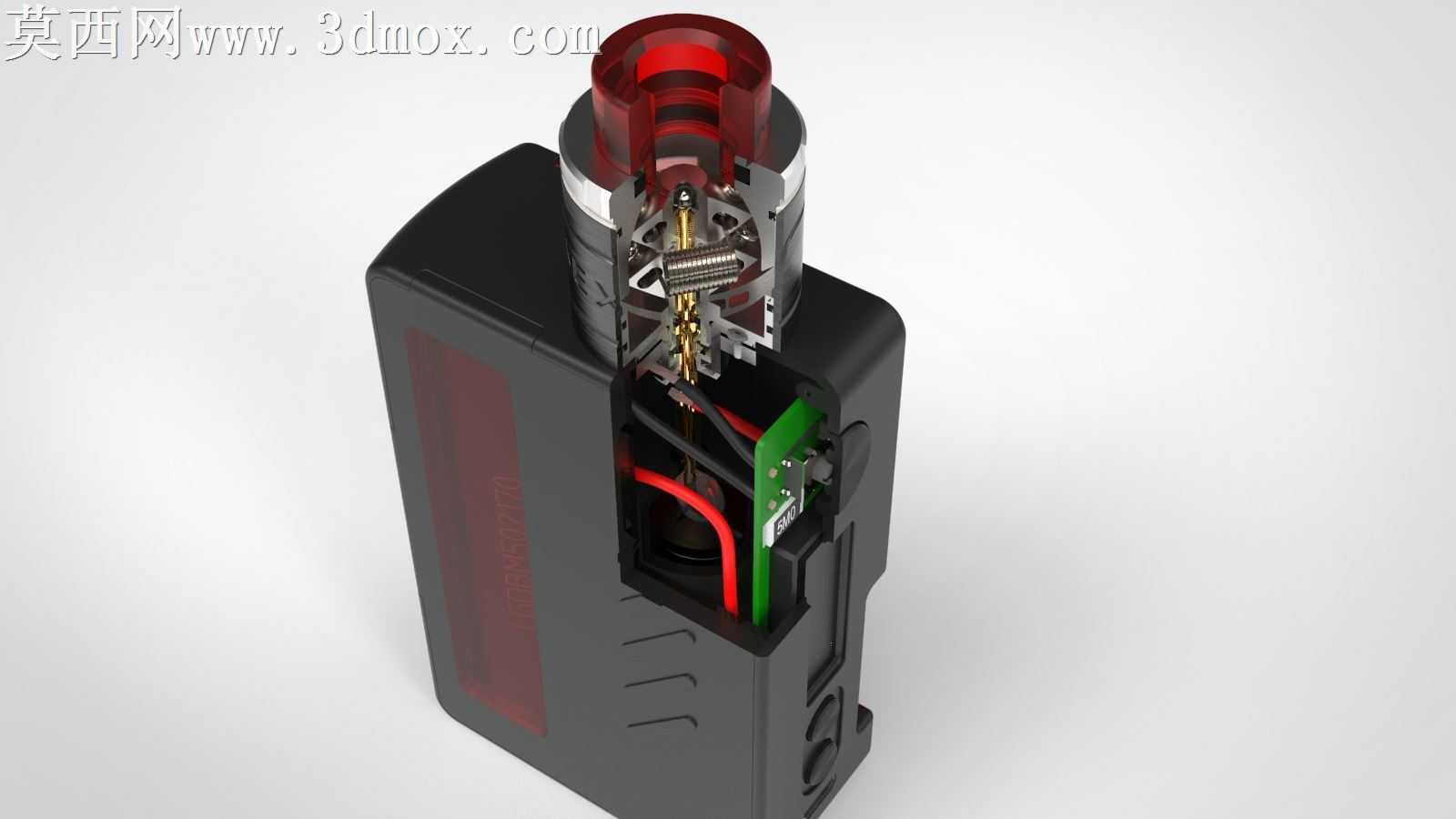

本作品针对Vandy Vape Pulse X BF雾化器配套主机完成全参数化三维结构设计，建模阶段严格遵循实物装配逻辑完成所有部件的匹配搭建，从主机外壳的半透红棕质感注塑件结构，到顶部雾化器连接基座的金属螺纹适配结构，再到正面调节按键、显示屏开槽、底部Type-C充电接口的位置公差，都按照实际产品的尺寸比例完成精准建模。建模过程中采用自顶向下的设计思路，先搭建整体装配骨架确定主机长宽高与雾化器的安装基准，再拆分独立零件完成细节刻画：主机侧面的电池仓开窗结构做了圆角过渡处理，避免锐边应力集中，正面的三个调节按键分别做了凸起限位结构，保证按压行程的合理性，显示屏区域做了下沉式开槽匹配屏幕安装位，顶部雾化器连接座做了密封槽预留结构，适配胶圈安装实现密封效果。材质与渲染阶段，针对不同部件的物理属性分配对应材质：主机半透外壳采用半透明磨砂PC材质，调整透射率与粗糙度模拟半透红棕的朦胧质感，金属调节旋钮、雾化器金属外壳采用哑光黑锌合金材质，添加细微颗粒质感模拟金属喷砂表面效果，顶部滴嘴采用半透红PC材质，显示屏区域添加自发光材质模拟屏幕点亮的数值显示效果，电池仓内的电池部件做了蓝白配色的外皮材质还原，底部充电接口做了金属触点的细节材质区分。渲染阶段采用影棚布光逻辑，主光源从侧上方打亮产品主体轮廓，补光弱化暗部死黑区域，添加环境反射贴图模拟金属表面的环境反光，地面采用浅灰色哑光材质突出产品主体，最终渲染图清晰呈现产品的外观质感与结构细节。为了清晰展示内部结构，作品同步完成剖面视图设计，通过剖切主机半透外壳，直观展示内部电池安装位、电路主板布局、油路通道的走向，所有内部部件的位置都与实际装配逻辑完全匹配，不存在部件干涉、错位的问题，剖面视图中对不同功能的内部零件做了材质区分，方便观察内部的装配关系与结构布局，整体模型完整还原了该款底注雾化器主机的全部结构细节，可用于产品结构验证、外观展示参考。
