VandyVape脉冲X雾化器结构设计三维作品

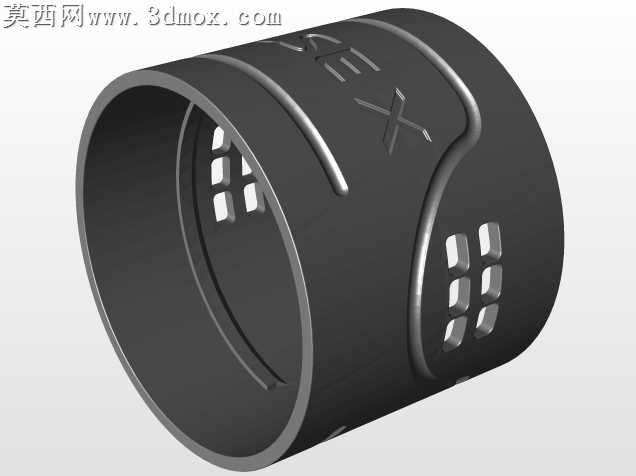

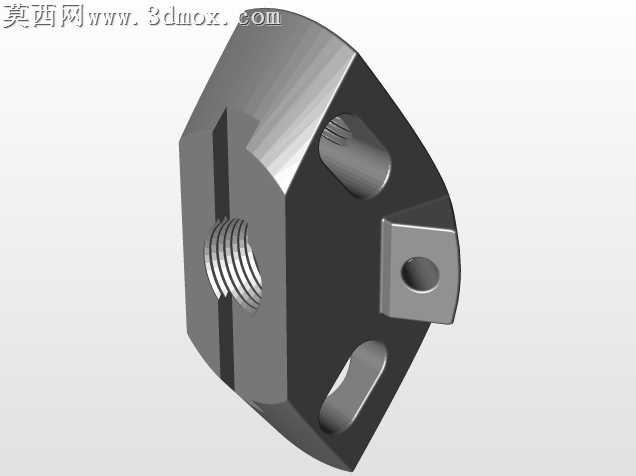

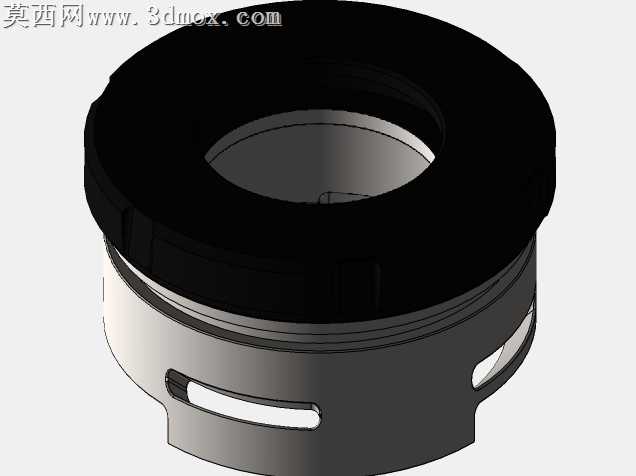

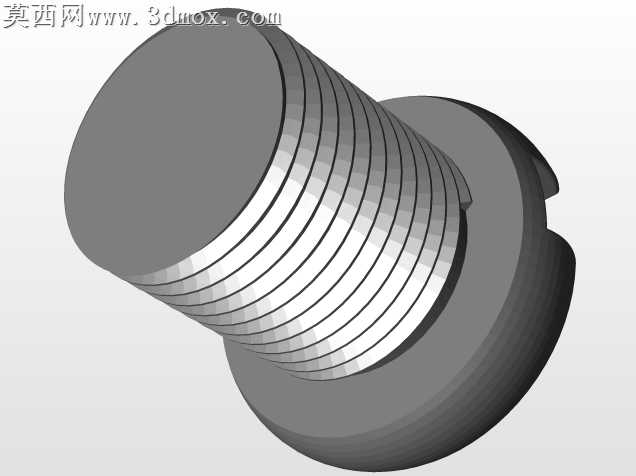

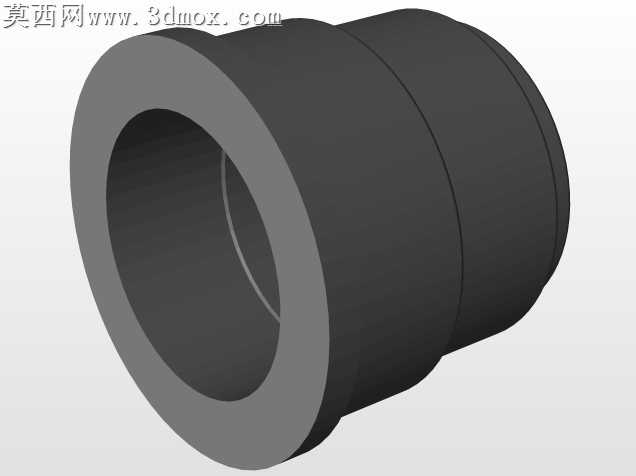

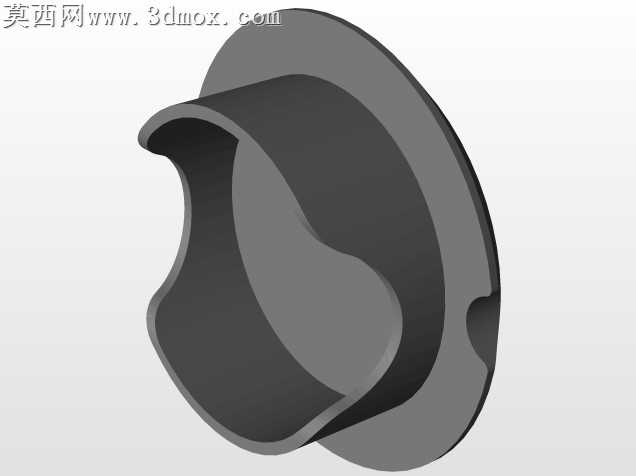

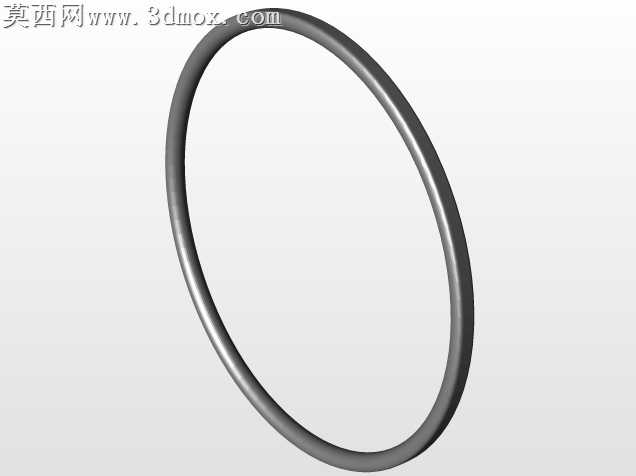

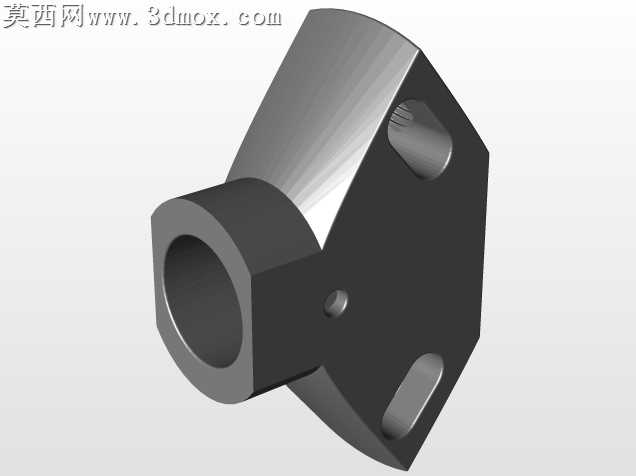

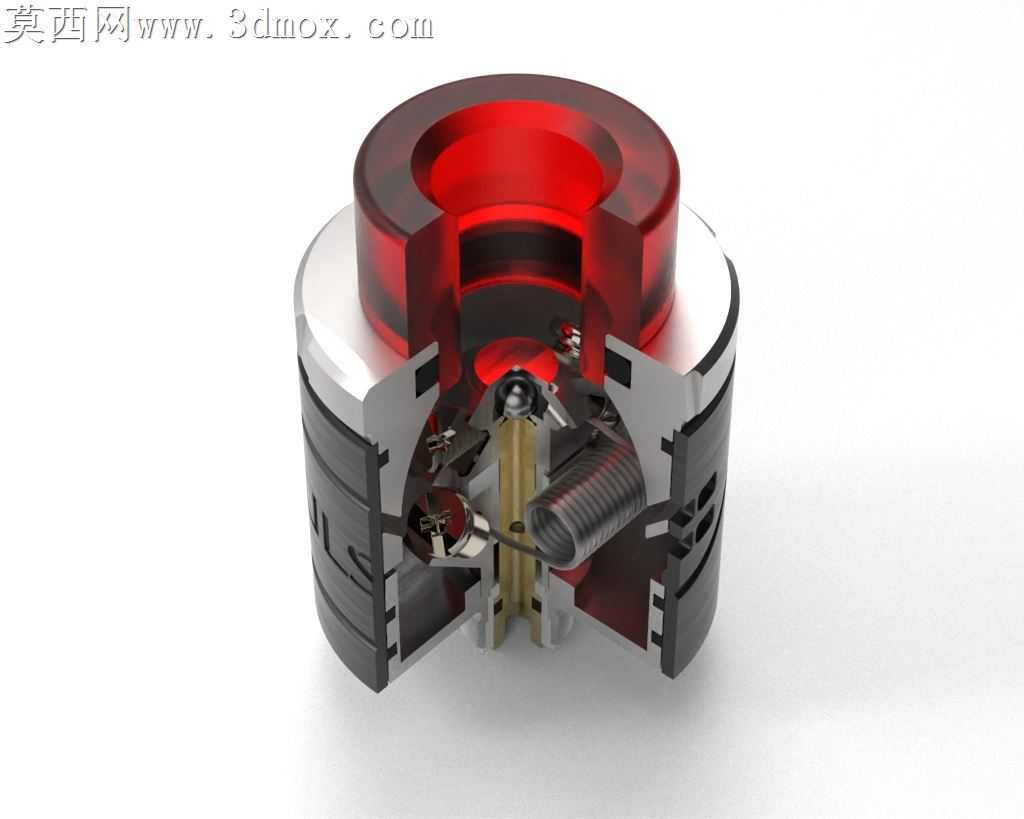

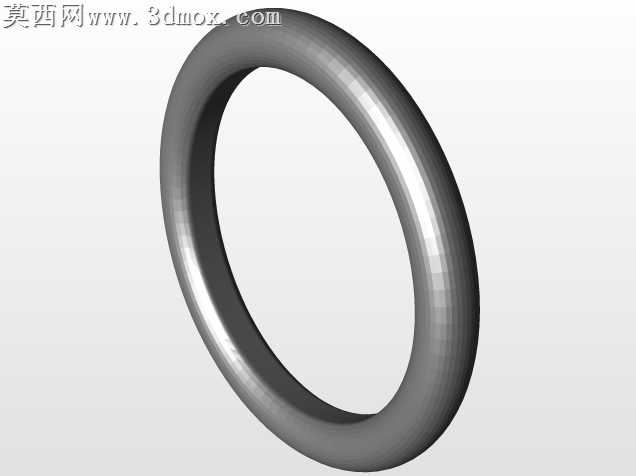

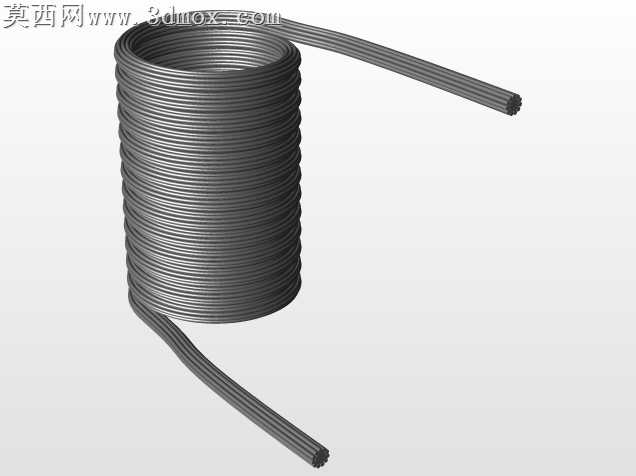

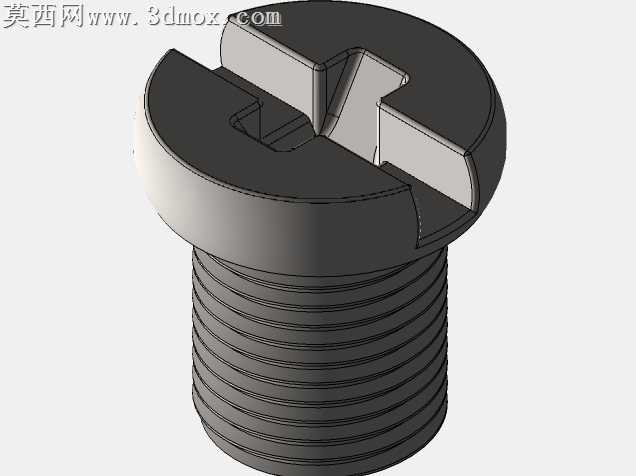

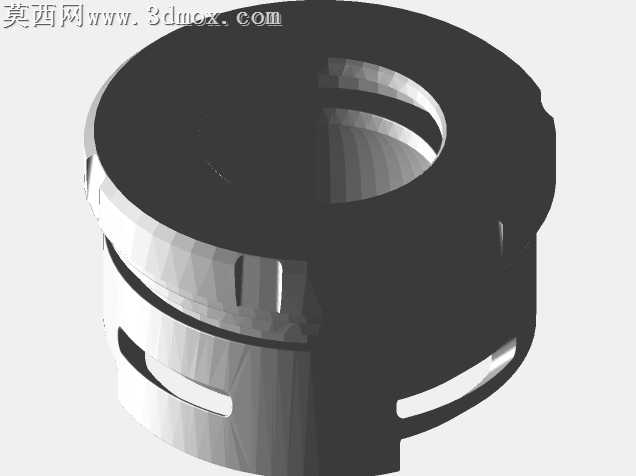

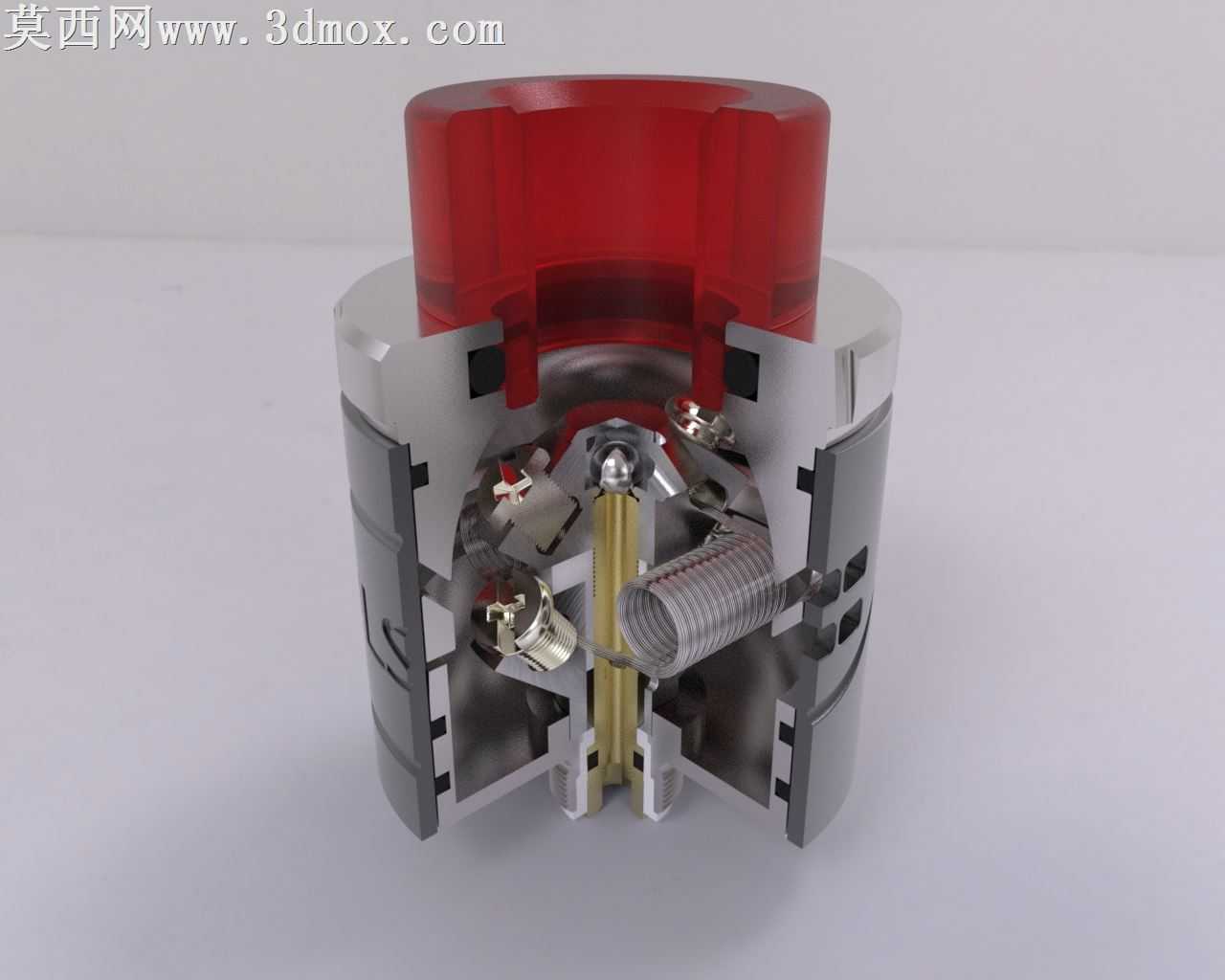

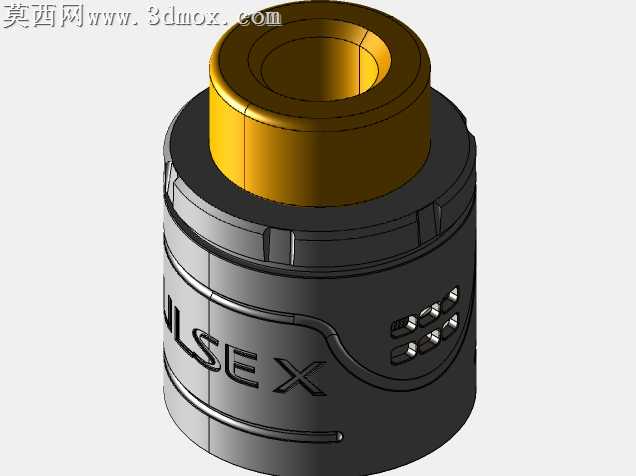

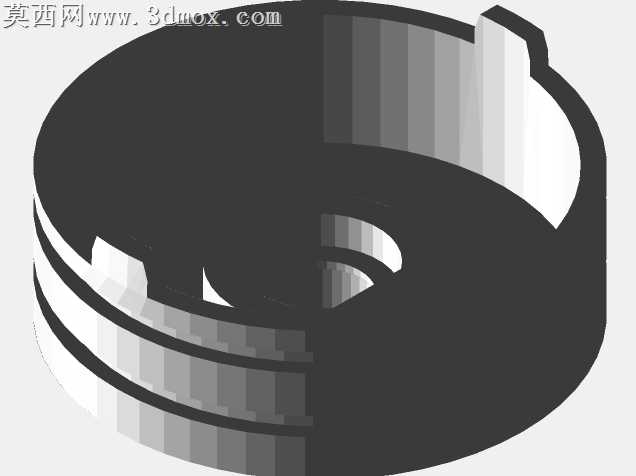

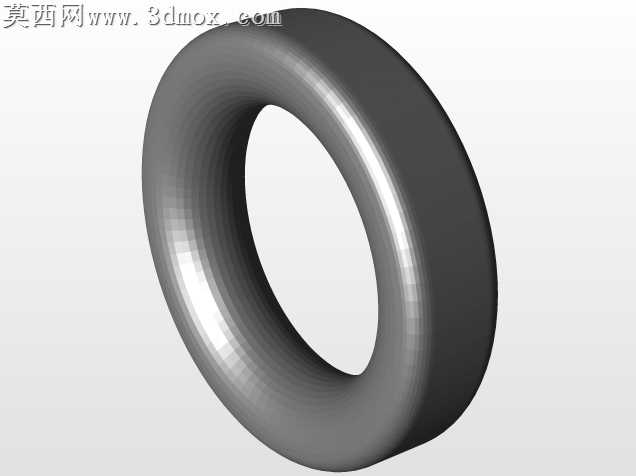

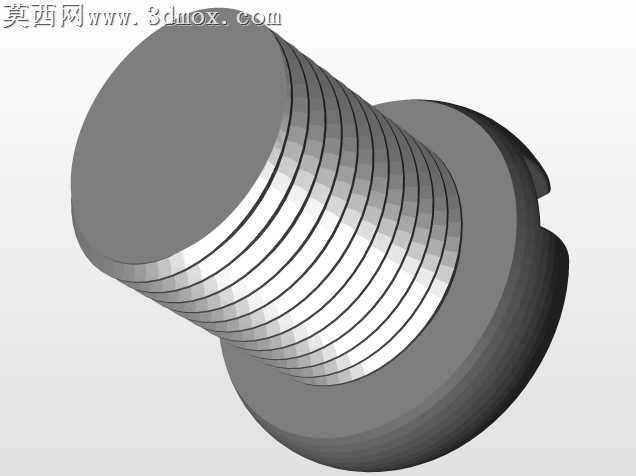

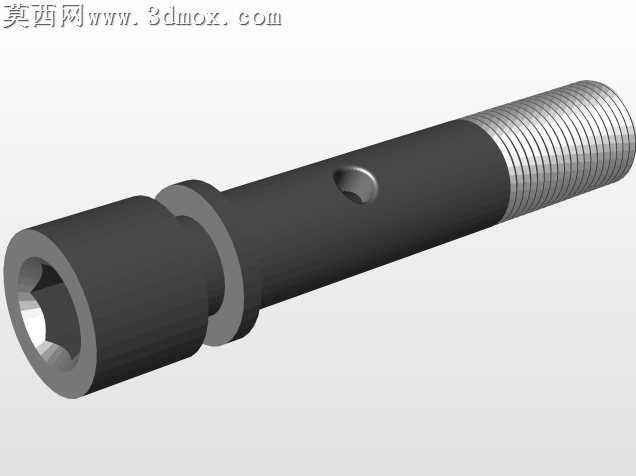

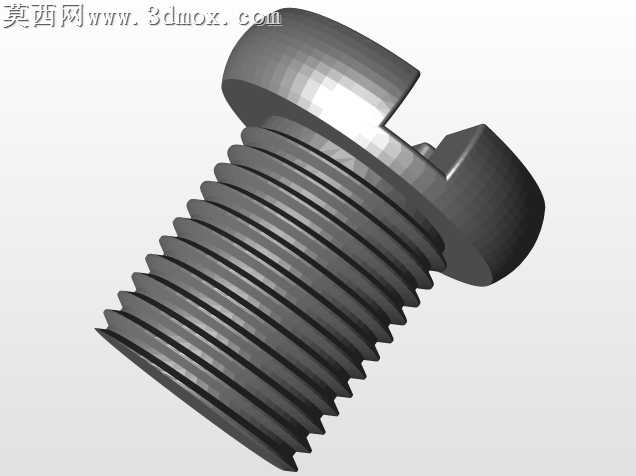

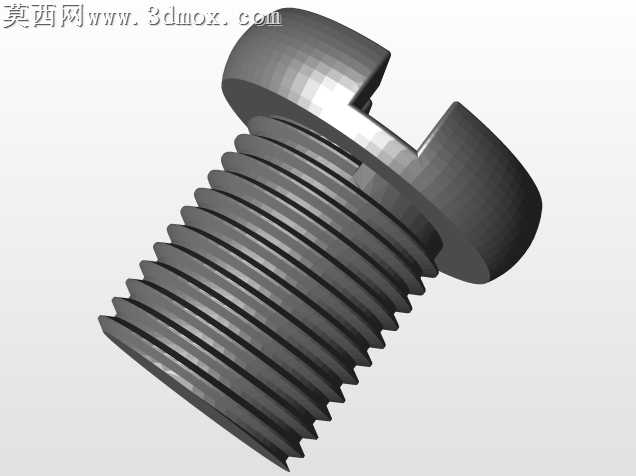

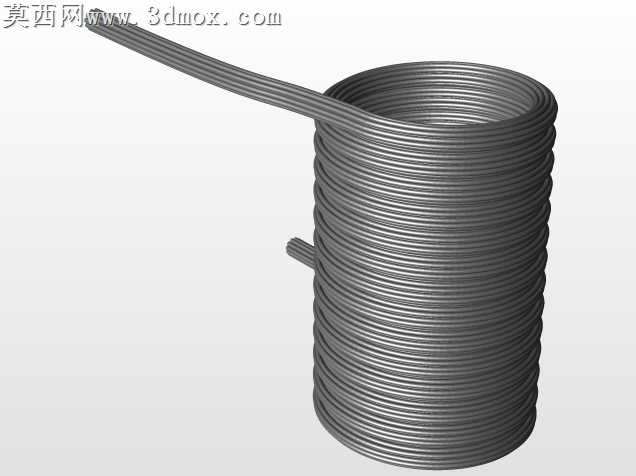

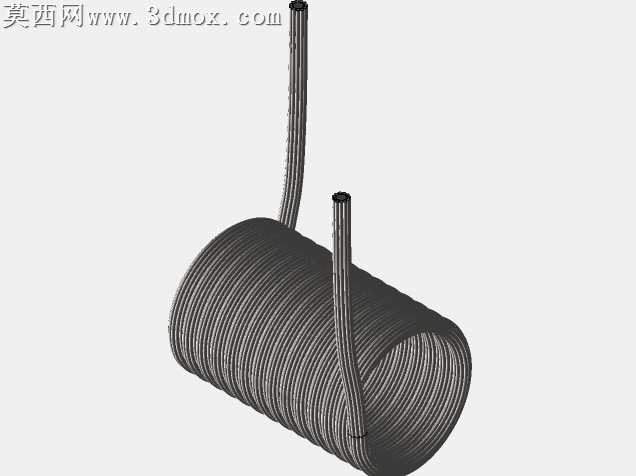

本作品为Vandy Vape脉冲X雾化器的完整三维建模成果，采用剖切展示的形式直观呈现产品内部全部装配结构，建模过程严格遵循实物的尺寸比例与装配逻辑，还原了雾化器各组件的配合关系。建模阶段依托三维参数化设计思路完成各零件的独立构建，首先完成外部主体壳体的轮廓建模，外部壳体采用分层结构设计，上部红色半透明部分为雾化仓罩，建模时赋予半透明红色树脂材质，通过调整材质的透明度、折射参数模拟真实PC材质的通透质感，同时做出仓罩内部的阶梯限位结构，保证与下部金属底座的精准配合；中部金属外壳采用金属拉丝材质，还原铝合金外壳的哑光金属质感，表面的防滑纹理通过阵列特征完成建模，还原实物的握持防滑设计。内部结构建模完整还原了雾化器的核心功能组件，包括发热线圈固定结构、导油介质安装位、进气调节结构、电极连接结构、密封胶圈卡位等细节：其中发热线圈的固定电极采用铜质金属材质，建模时还原了电极的锁紧螺钉结构，螺钉的螺纹细节通过螺旋扫描特征完成，保证装配关系的准确性；密封胶圈采用黑色橡胶材质，分别布置在仓罩与底座衔接处、电极衔接处，建模时还原胶圈的截面尺寸与安装卡槽结构，体现产品的密封设计逻辑；进气通道采用斜向进气结构，通过内部流道的建模还原气流从底部进气孔进入、直达发热线圈下方的路径，还原产品的进气设计思路；底部电极采用自适应弹性结构，内部弹簧特征完整建模，还原电极的伸缩适配功能。渲染阶段采用工作室纯白背景布光，主光源从斜上方打亮产品主体，辅助光源补全内部结构的暗部细节，通过剖切视角让内部的组件排布、装配关系清晰可见，各零件的材质区分明确：金属部件区分了铝合金、铜、不锈钢的不同质感，橡胶部件呈现哑光黑色的橡胶质感，半透明仓罩呈现通透的红色树脂质感，整体渲染效果真实还原实物的材质与结构特征。整个建模过程遵循从整体到局部的设计逻辑，先完成整体装配骨架的搭建，再逐个拆分完成单个零件的细节建模，最后按照实际装配顺序完成组件配合，所有配合间隙、卡位结构都按照实物的公差逻辑进行设置，完整复现了该款雾化器的结构设计特点，能够直观展现产品的内部构造与工作原理。
