Mercusys MS105G五口以太网交换机结构设计

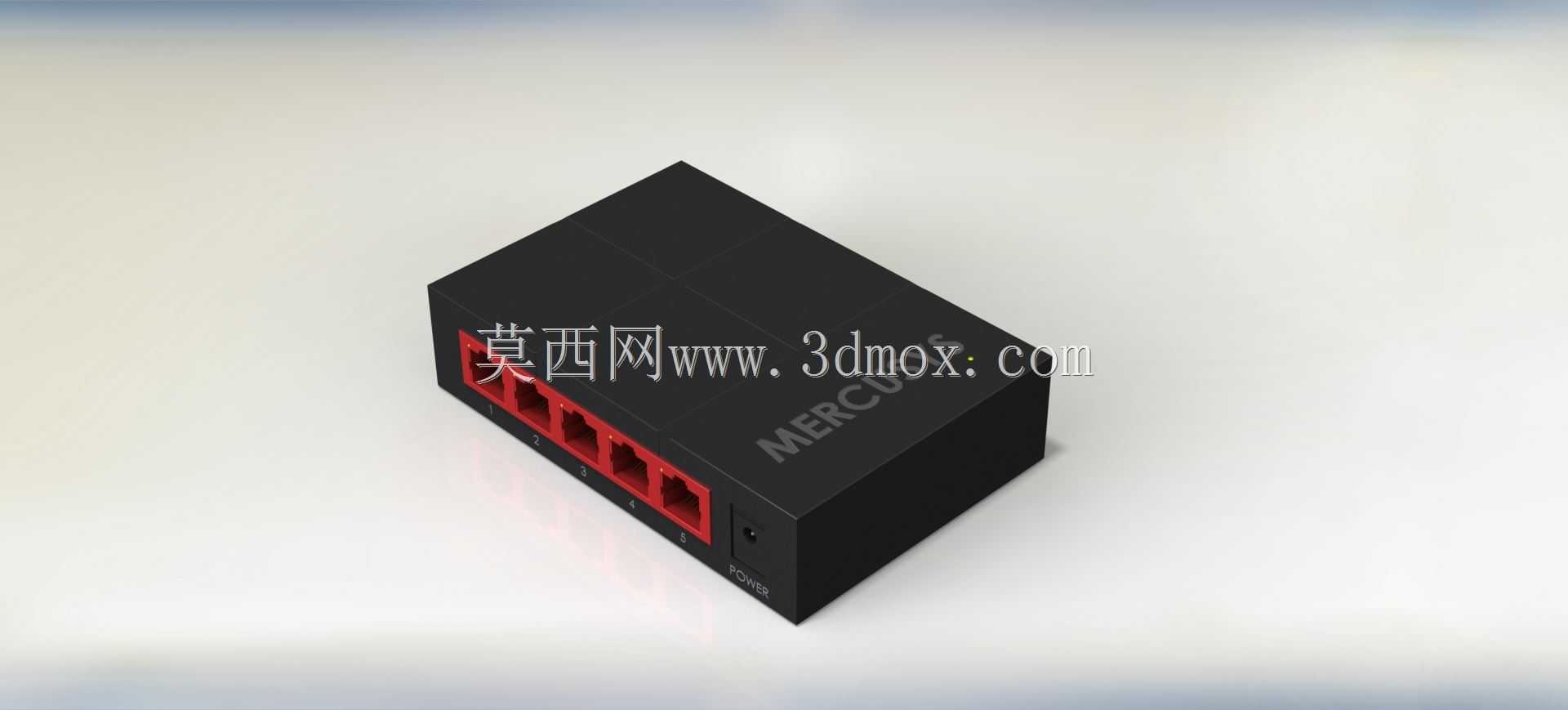

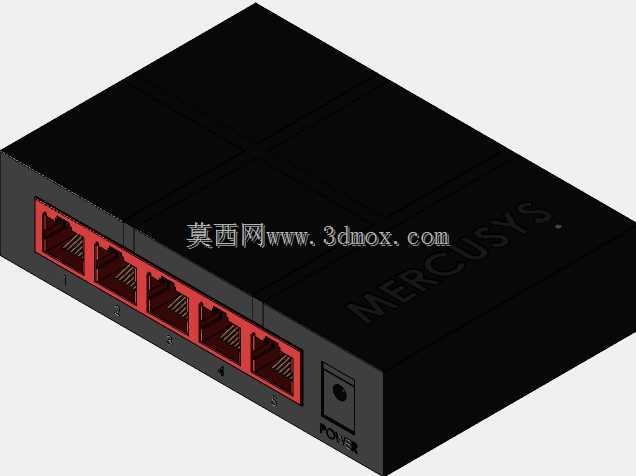

这款五口以太网交换机的三维结构还原，完全贴合桌面级小型网络接入设备的实际使用需求，建模过程中优先考虑了设备在弱电箱、桌面、壁挂等多场景安装的边界约束，整体采用方正紧凑的长方体壳体造型，外壳做了细微的磨砂质感处理，避免日常使用中残留指纹与划痕，壳体边角做了小半径圆角过渡，既不会在安装布线时划伤施工人员手部，也能在堆叠放置时减少磕碰掉漆的概率。从功能布局来看，五个RJ45网络接口全部排布在设备同一侧端面，接口采用红色标识区分，和黑色壳体形成明显视觉差，施工布线时可以快速识别端口位置，每个接口旁预留了状态指示灯的安装位，实际使用时可以通过灯效直观判断链路连通状态与数据传输速率，接口排布间距经过反复校核，即使全部插满带屏蔽层的水晶头，相邻接头之间也不会出现干涉，不需要额外使用窄款水晶头就能完成全端口接线。设备侧面预留了散热格栅的结构位，不需要额外加装风扇就能依靠自然对流完成芯片散热，完全满足7*24小时不间断运行的散热需求，运行过程中不会产生风扇噪音，适合放在办公桌面、家庭弱电箱这类对噪音敏感的场景使用。壳体的上下盖采用卡扣加隐藏式螺丝的固定方式，既保证了壳体拼接的紧密性，不会因为长期放置出现接缝松动开裂的问题，后期维护拆解时也不需要破坏外壳结构。建模过程中对安装孔位做了精准还原，设备底部预留了两个壁挂安装孔位，既可以平放在桌面、机柜层板上使用，也可以通过自攻螺丝固定在墙面、弱电箱侧壁上，安装时不需要额外配备安装支架，单台设备的安装固定只需要两分钟就能完成。设备的供电接口布置在网络接口同侧的边缘位置，电源适配器出线不会和网线产生交叉缠绕，布线整理时可以将电源线和网线分别梳理固定，保持机柜或桌面的布线整洁。从结构强度来看，壳体采用ABS工程塑料的壁厚设计，整体抗形变能力满足日常使用要求，即使在堆叠放置少量轻量设备的情况下，壳体也不会出现凹陷变形，内部PCB板的固定柱位置完全匹配实际电路板的安装孔位，芯片位置对应的壳体区域做了局部加厚，避免外力挤压直接传导到内部电路板造成元器件虚焊。这款设备主要面向小型办公局域网组建、家庭网络扩展、监控摄像头接入等场景，单台设备可以实现四个网络节点的扩展接入，不需要额外配置，通电插线就能完成网络部署，对于没有专业网管的小型场景十分友好，建模时对所有插拔结构的配合公差做了模拟验证，水晶头插入接口时的插拔力控制在合理区间，既不会因为太松导致接触不良，也不会因为太紧造成插拔困难。
