工业防水GMSL2车载视觉成像相机

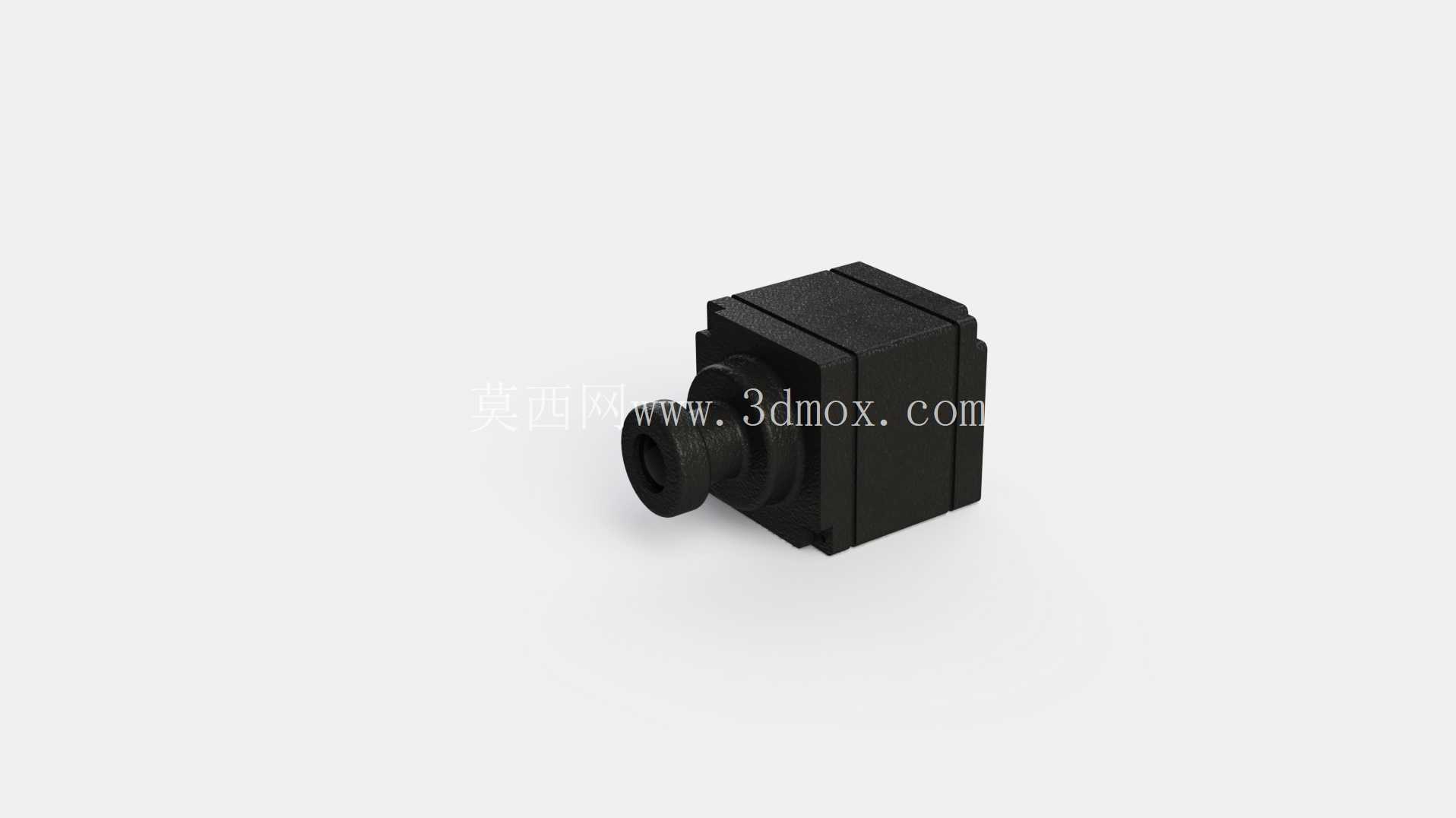

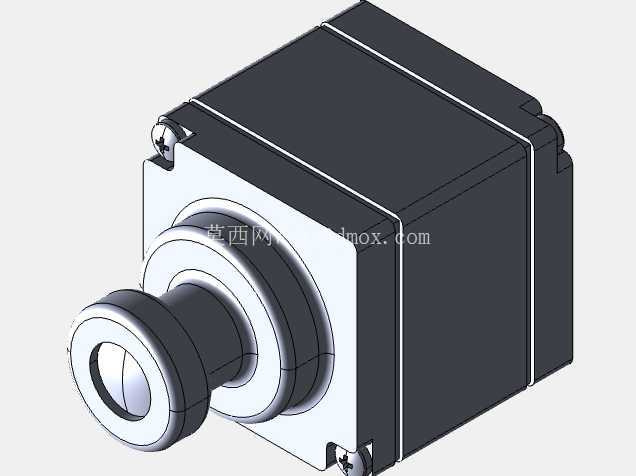

　　这款紧凑型工业视觉成像终端，主要面向车载路测采集、户外移动机器人、产线淋水环境检测以及露天工程机械视觉感知等场景设计，整机采用方箱式一体化壳体布局，前端镜头段做了阶梯式同轴凸台结构，镜头最前端预留密封玻璃安装位，镜筒多层台阶分别对应锁紧环、密封圈、镜头座的装配层级，装配时可直接沿轴向将镜组推入前端法兰位，周向紧定螺钉从壳体侧部锁止，不需要额外定制复杂转接工装。

　　整机防护等级覆盖IP67与IP69K，壳体接缝处全部布置连续密封胶条，后端出线位置采用防水航插结构，可直接承受高压水柱冲刷与短时浸水，在户外雨天作业、洗车工况、冷链高湿车间内都能稳定运行，不需要额外加装防护外罩。数据传输采用GMSL2链路，通过同轴线缆可实现长距离无压缩图像传输，车载部署时主机端可放置在电控柜内部，相机本体直接安装在车架、机械臂末端或者巡检设备前端，避开柜内空间限制。

　　核心成像单元搭载索尼IMX390 CMOS传感器，集成ISP图像处理链路，可直接输出200万像素高清画面，低照度下噪点控制表现优异，夜间道路识别、暗光车间缺陷检测场景下不需要额外补光也能获取清晰轮廓。建模过程中优先还原了安装边界：壳体主体为规整长方体，四个角位预留沉头安装孔，可直接从背面穿螺丝固定到设备安装立板上，也可通过侧部螺孔搭配L型支架调整俯仰角度；前端镜头突出壳体端面的长度经过严格校核，安装时不会和周边护罩、机械臂运动部件发生干涉，整机外轮廓尺寸紧凑，在狭小的AGV小车内、机械臂末端法兰旁都有充足布置空间。

　　结构设计上把散热面整合在壳体背部，大面积平整金属壳体直接接触安装基板，工作时产生的热量可通过壳体传导到安装支架上自然散出，无风扇设计避免了转动部件积灰、进水失效的问题，长期免维护运行。镜头接口采用标准工业镜头适配规格，用户可根据检测视场距离更换不同焦距镜头，前端密封结构可随镜头更换同步重新装配，不会破坏整机防护性能。建模时完整还原了侧部紧定螺钉、后端接口凸台、壳体拼接分型线等细节，结构工程师在做整机设备布局时，可直接调取该模型做干涉校验，提前核对安装孔位、镜头运动包络、线缆弯折空间，避免后期加工装配时出现尺寸冲突。
