I2C接口带PCB板液晶显示模组

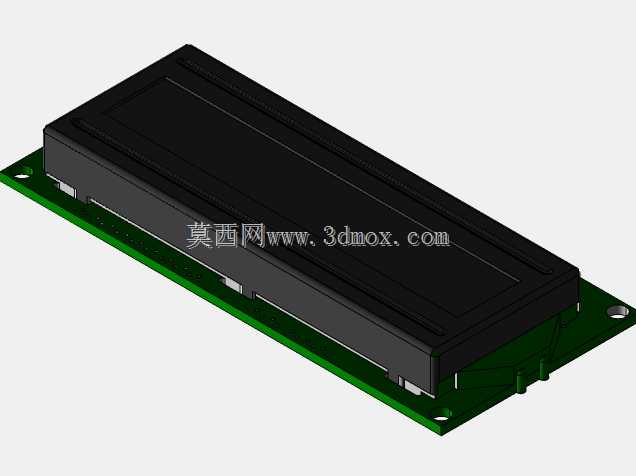

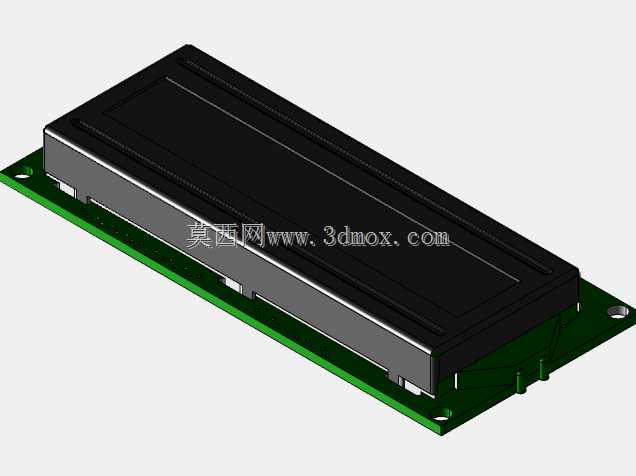

这款带PCB载板的I2C接口液晶显示模组，是嵌入式控制、小型工业设备、教学实验装置、智能小家电面板里极为常用的人机交互显示部件，日常做设备电控开发时，这类模组因为接线量少、协议兼容性强，是很多小尺寸显示需求场景的首选方案。从结构设计来看，整个模组分为液晶显示主体、背部驱动PCB板两大部分，液晶部分采用黑色遮光外壳封装，能有效阻挡侧边杂散光干扰，提升显示内容的对比度，外壳边缘做了微小的倒角处理，避免装配时刮伤操作人员或者周边线材。背部的PCB板采用绿色阻焊工艺，板载I2C通讯所需的上拉电阻、接口排针定位孔、驱动芯片焊盘，板边预留了四个对称的安装固定孔，孔位尺寸适配M2规格的固定螺丝，安装时可以直接通过铜柱将模组固定在设备面板内侧或者控制板支架上，不需要额外设计复杂的固定结构。设计这类模组的三维模型时，首先要确认液晶显示区域的可视边界，避免设备面板的开窗尺寸遮挡有效显示范围，通常面板开窗要比液晶可视区域单边大0.2-0.3mm，既可以遮盖液晶边缘的封装黑边，也能预留装配公差，防止面板压到液晶玻璃造成破损。其次要注意PCB板的外轮廓尺寸，尤其是板边伸出的排针位置，要和设备内部的走线空间匹配，避免排针和周边结构件发生干涉，I2C接口的引脚定义位置要和实际硬件一致，方便后续做线束装配的干涉检查。从安装边界来看，整个模组的厚度方向要预留足够的空间，液晶部分比PCB板高出一定尺寸，面板内侧要对应做沉台或者避让槽，保证液晶表面和面板外表面齐平或者略低于面板0.1-0.2mm，防止日常操作时刮花液晶表面。这类模组的实际用途非常广泛，在小型温湿度控制设备里可以用来显示实时温湿度数值、参数设置菜单，在3D打印机、小型雕刻机这类桌面设备里可以用来显示设备运行状态、进度参数，在学生电子设计实验、Arduino或者STM32开发项目里，因为I2C接口只需要两根信号线就能完成通讯，相比并行接口的液晶屏能大幅减少主控IO口的占用，是很多开发者的首选显示方案。建模过程中还要注意PCB板上的元件高度，板载的电容、驱动芯片都有一定的高度，在做设备内部结构布局时，要预留这些元件的避让空间，不能让结构件直接压在板载元件上，防止造成元件虚焊或者损坏。另外液晶部分的外壳和PCB板的连接位置，要注意卡扣或者定位柱的尺寸匹配，实际生产中这部分是通过卡扣或者双面胶固定，建模时要保证两者的配合间隙在合理范围，避免出现装配松动或者过紧压坏PCB的问题。
