可偏转角度传动小型万向联轴器结构

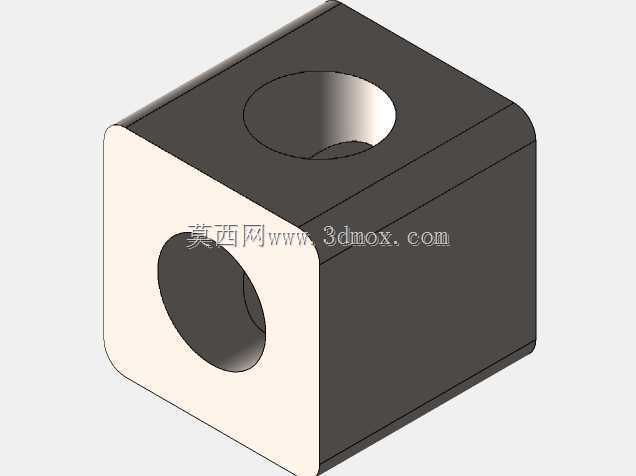

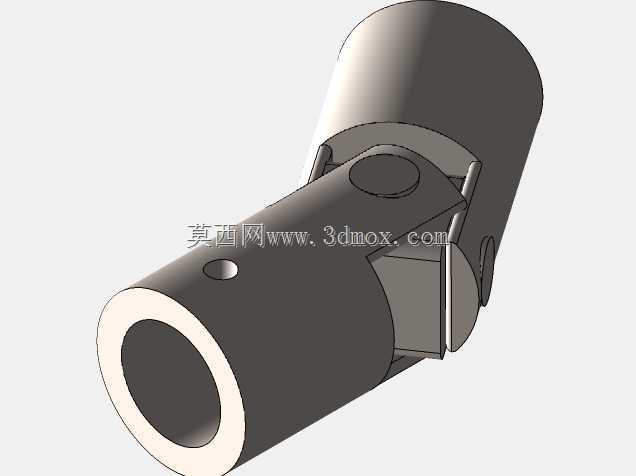

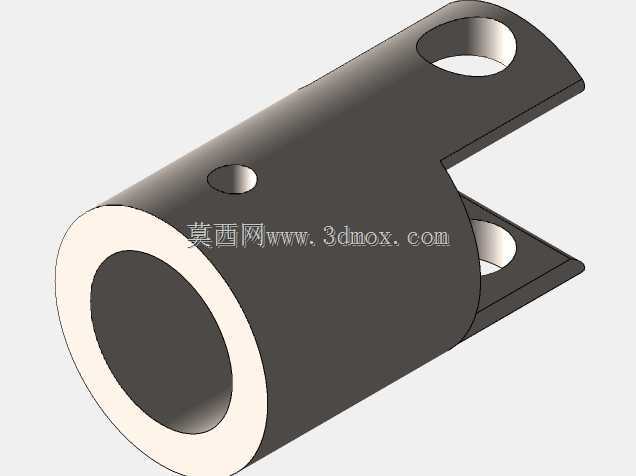

这类挠性万向联轴器，在中小扭矩的传动场景里适配性极强，日常做设备改型、小型传动机构设计时经常会用到。它最核心的作用，是在两根传动轴存在轴线夹角、或是设备运行中轴端会产生小幅度偏摆位移的工况下，持续稳定传递旋转扭矩，不会因为两轴不同心就出现卡滞、传动顿挫甚至轴件掰弯的问题。从结构设计逻辑来看，它采用的是十字销铰接的经典结构，两端的套筒分别对接主动轴和从动轴，中间的十字连接块作为铰接核心，能实现两个垂直方向的角度偏转，允许两轴之间存在一定范围的夹角，补偿安装过程中产生的同轴度误差，也能抵消设备运行时因为机架震动、负载形变带来的轴端位移。做结构设计的时候，两端套筒的内孔是核心安装边界，需要根据对接轴的直径做适配，孔侧预留的紧定螺钉孔，是用来穿入紧定螺钉锁紧轴件，防止传动过程中轴和套筒之间出现相对滑动丢转，这个细节在建模的时候要特别注意螺钉孔的深度和位置，不能打穿套筒壁影响结构强度。中间的十字铰接部分，配合间隙要留得合理，间隙太小会导致偏转卡涩，角度补偿范围受限，间隙太大又会出现传动回程差，影响传动精度，尤其是在需要正反转切换的传动场景里，这个间隙的取值要结合实际传动精度要求反复校核。外形上整体是两段圆柱套筒通过中间铰接结构连接，没有多余的外凸结构，安装时不需要预留太大的径向空间，在布局紧凑的小型设备里，比如轻工输送线的动力端、小型机床的进给传动分支、自动化设备的联动轴组里都能适配。实际选型应用的时候，要注意它的允许偏转角度范围，超过设计夹角的话，铰接处的接触应力会急剧上升，很容易造成十字销的磨损甚至断裂，日常维护时也需要定期在铰接位置加注润滑脂，降低铰接副的磨损速率，延长整体使用寿命。建模过程中要重点关注铰接处的配合关系，确保偏转动作无干涉，两端套筒的同轴度在零夹角状态下要控制在合理公差范围内，紧定螺钉孔的位置要避开铰接结构的运动路径，防止螺钉头和中间连接块产生碰撞。
