10针2.54mm间距IDC插座连接器结构

　　在低压电子设备内部线束互联场景里，这类IDC连接器是板对线连接方案里应用极广的一类部件，常出现在工业控制板卡、消费电子主板、小型电源模块的信号传输链路中，无需焊接即可实现多芯导线与PCB端的快速连通，相比传统焊接式接插件，能大幅缩减产线装配的工时，也降低了虚焊、漏焊带来的连接失效风险。这款10针规格的IDC插座，采用2.54mm标准排距设计，刚好匹配行业通用的排针安装孔位，不管是替换现有设备上的老化接插件，还是在新设计的电路板上预留扩展接口，都能直接适配常规的PCB布线规范，不需要额外调整孔位坐标。从结构设计来看，整个塑件外壳采用黑色绝缘工程塑料注塑成型，外壳侧面设置了防脱卡扣结构，当配套的IDC插头插入到位后，卡扣会自动卡入插头对应的卡槽内，避免设备在运输、运行过程中受振动影响出现接插件松脱、信号中断的问题。接触端的腔体采用双排对称布局，每排5个接触位，总共10个导通回路，每个腔体的尺寸公差控制在合理范围内，既能保证插合时的顺畅度，不会出现插接过紧导致针脚变形的问题，也能避免间隙过大带来的接触电阻升高、连接不稳定的隐患。

　　安装边界方面，这款连接器的整体外形为长方体结构，底部的定位柱与PCB上的安装孔精准对应，焊接前可以先通过定位柱将连接器固定在板面上，不需要额外的治具辅助定位，就能保证焊接时的位置精度，不会出现偏移导致的针脚与焊盘错位。塑件外壳的顶部设置了压线端的导向槽，在进行线束压接的时候，导线可以顺着导向槽放入对应的IDC刺破端子位置，配合压线钳一次性压合就能完成所有线芯的连接，不需要逐根线进行焊接处理，对于小批量样机制作或者大批量产线装配都有很好的适配性。

　　在实际选型应用中，这类2.54mm间距的IDC连接器通常用于传输低压控制信号，额定电流、耐压参数都符合常规弱电信号传输的要求，不适合大电流功率回路的连接，设计选型时需要根据实际回路的电流、电压参数确认适配性。外壳的绝缘材质具备一定的耐温性能，可以满足常规波峰焊、回流焊的温度要求，不会在焊接过程中出现塑件变形、腔体错位的问题。连接器的插合面做了倒角导向设计，即使在设备维护时盲插操作，也能顺利将插头导入插座内，不会因为对位偏差导致针脚弯折损坏。

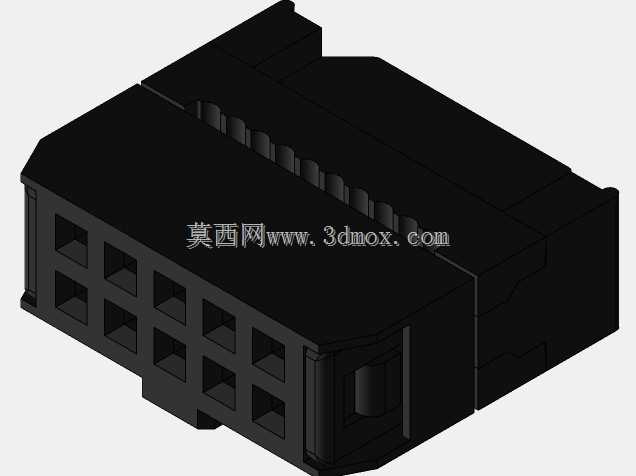

　　从三维建模的角度来看，这款模型完整还原了塑件外壳的所有结构细节，包括卡扣的弹性臂结构、接触腔体的内部隔筋、底部定位柱的尺寸、插合面的倒角特征，不管是用于设备结构装配的干涉检查，还是用于接插件选型的结构确认，都能提供精准的尺寸参考。在进行整机结构设计时，可以直接将该模型导入装配环境中，确认连接器周边的预留空间是否足够，包括插头插合后的操作空间、线束出线的弯折半径预留、周边元器件与连接器的安全间隙，避免后期打样时出现结构干涉、装配困难的问题。另外，这款连接器的双排针位布局，在布线时可以将信号回路与接地回路交叉排布，一定程度上降低信号之间的串扰，适合对信号稳定性有一定要求的控制回路使用。塑件外壳的侧壁做了加强筋设计，在多次插拔的使用场景下，不会因为受力出现外壳开裂的问题，能满足设备全生命周期内的插拔维护需求。
