挂耳式单耳蓝牙耳机结构设计

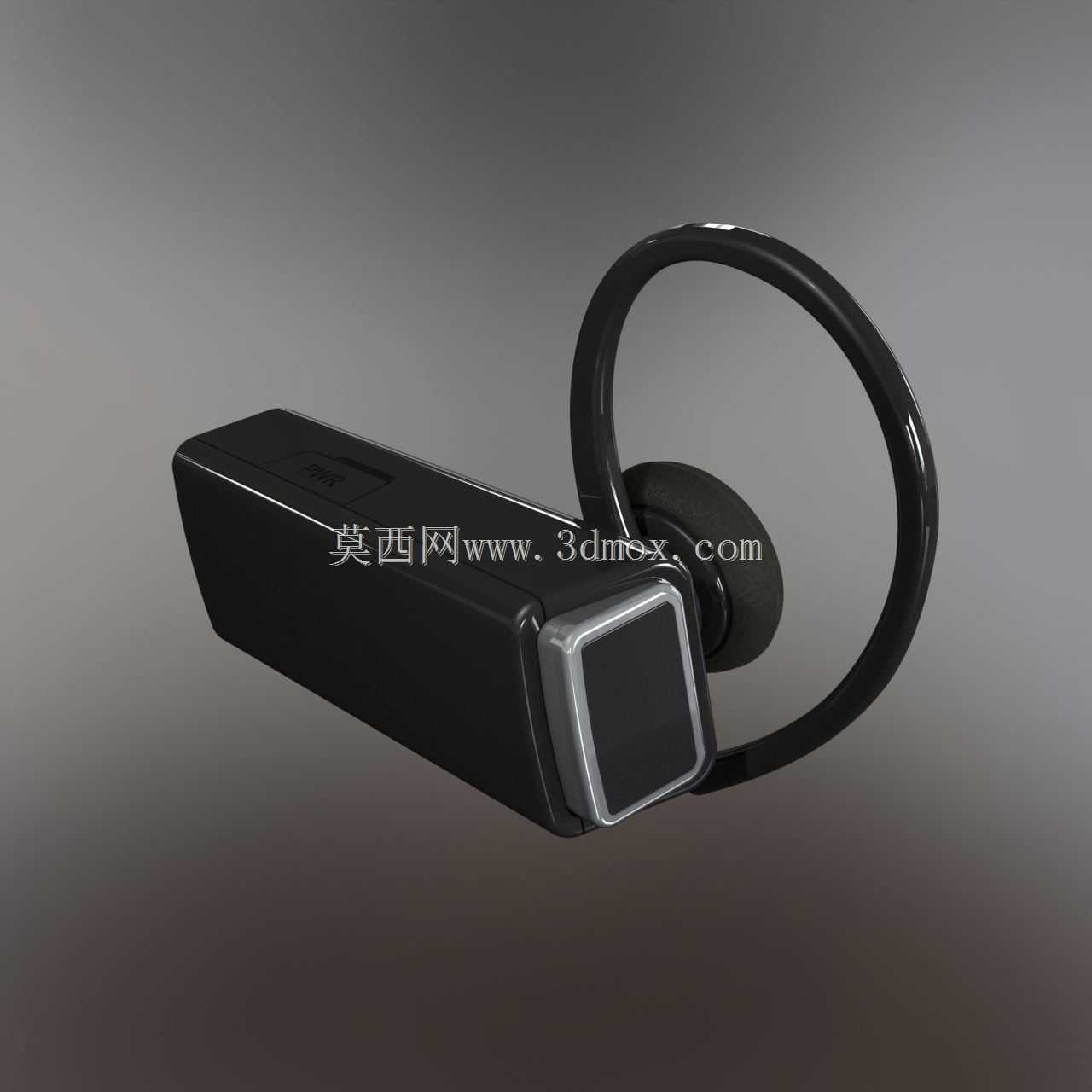

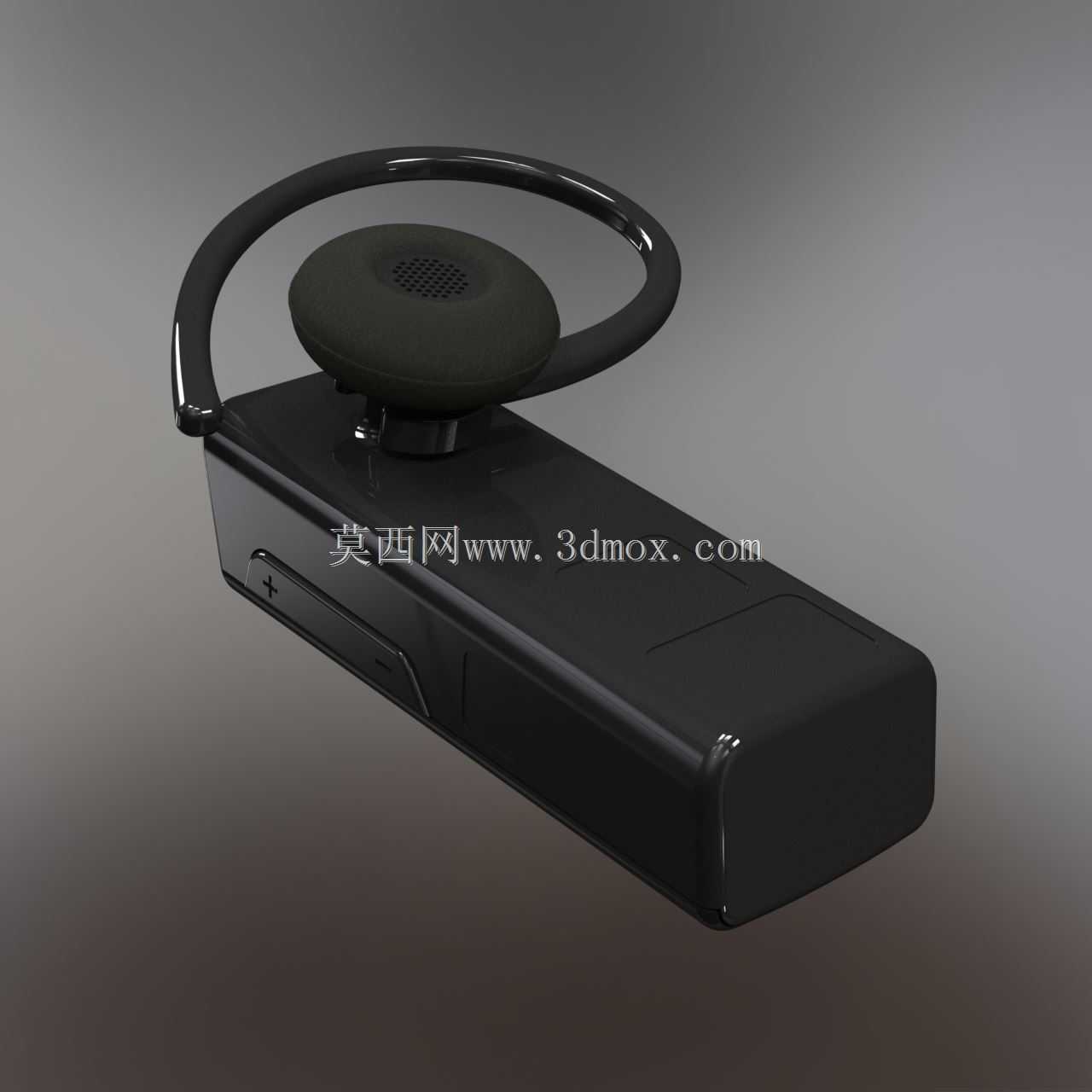

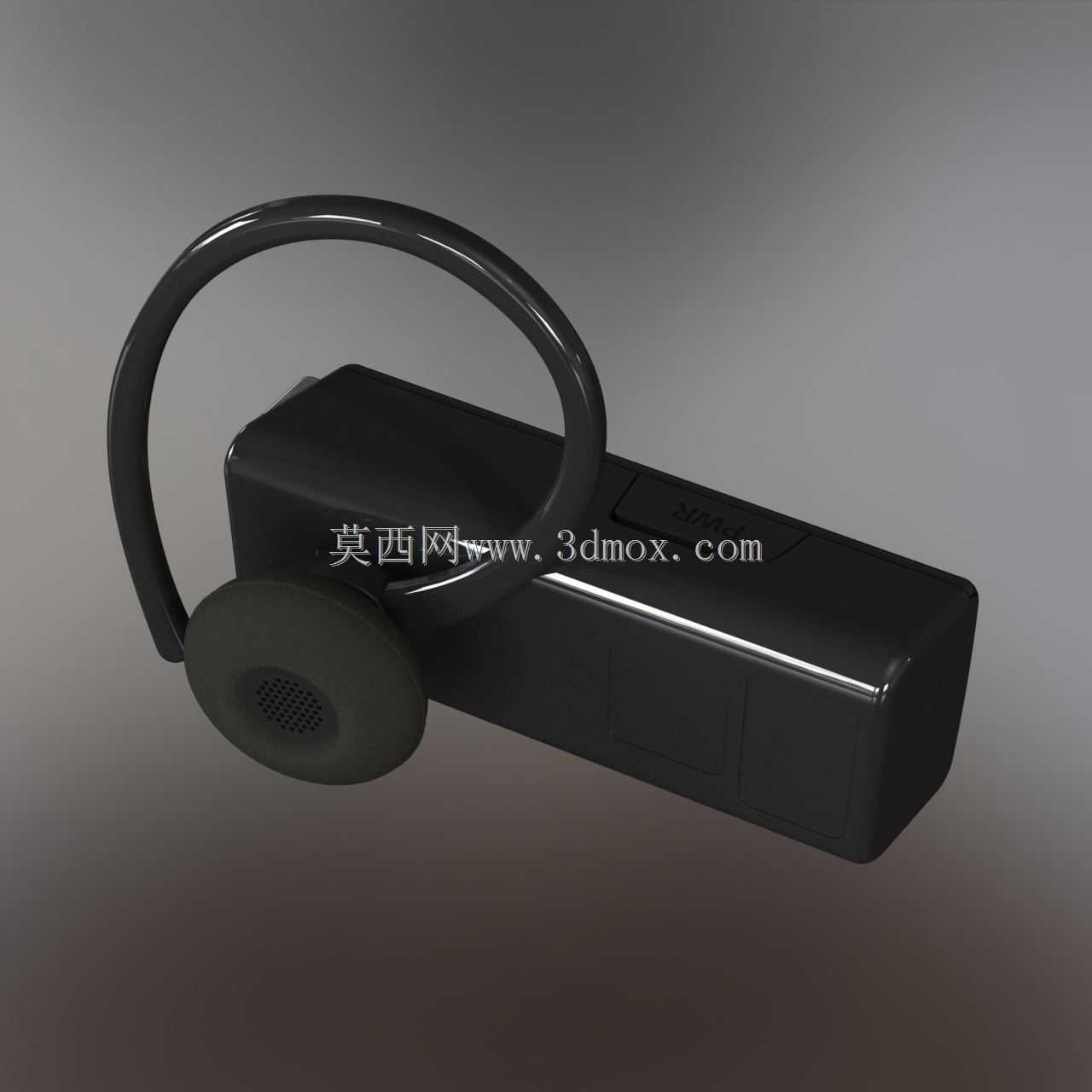

这款挂耳式单耳蓝牙耳机的结构设计，围绕日常通勤、驾驶通话、办公外勤等高频使用场景展开，核心解决长时间佩戴舒适度、通话稳定性与便携性的平衡问题。整体采用分体式组装逻辑，主体为长条形主控腔体，内置蓝牙通讯模块、音频解码单元与供电电芯，腔体侧面设置物理功能按键，兼顾盲操作的触感反馈与装配时的结构限位需求。耳挂部分采用半开放环形软胶结构，贴合人耳后轮廓的弧度做了渐变曲率处理，接触耳廓的区域做了减薄处理，避免长时间佩戴产生压痕，耳挂与主控腔体之间通过旋转转轴连接，可适配不同耳型的佩戴角度，同时预留了0.3mm的装配间隙，保证转动阻尼均匀，不会出现松垮或卡滞的问题。耳塞部分采用圆形软质耳垫，正对出声孔的位置做了防尘网的安装槽位，耳垫与腔体的连接采用卡扣式结构，方便后期更换不同厚度的耳垫适配不同耳道尺寸。设计过程中优先考虑了组装工艺的可行性，主控腔体采用上下壳扣合结构，接缝处做了0.15mm的止口设计，既可以保证装配时的定位精度，也能提升日常使用中的防泼溅能力，腔体边角全部做了R0.8-R1.5的圆角过渡，避免锐边划伤使用者，同时也能减少注塑生产时的应力集中问题。安装边界方面，主控腔体长度控制在62mm以内，宽度18mm，厚度12mm，整体重量控制在9g以内，耳挂展开后的最大外轮廓尺寸不超过75mm，收纳时可随耳挂转动贴合腔体侧面，不会占用过多收纳空间。结构设计上还考虑了使用中的受力情况，耳挂与腔体的连接位置做了局部加厚处理，内部嵌入金属加强片，避免反复转动后出现连接断裂的问题，按键位置做了凸起的导向筋，按压行程控制在0.5mm，既保证清晰的按压反馈，也能避免误触。出声孔的位置做了倾斜角度设计，佩戴时正对耳道方向，减少音频传输过程中的损耗，麦克风拾音孔设置在腔体靠近嘴角的一端，孔位内侧做了防尘防水的透气膜安装位，兼顾拾音清晰度与日常使用的防护能力。整体结构没有采用复杂的异形曲面，所有零部件都适配常规注塑生产工艺，组装流程简单，不需要特殊的工装夹具即可完成整机组装，适合批量生产的需求。
