台式机被动式CPU散热冷却结构

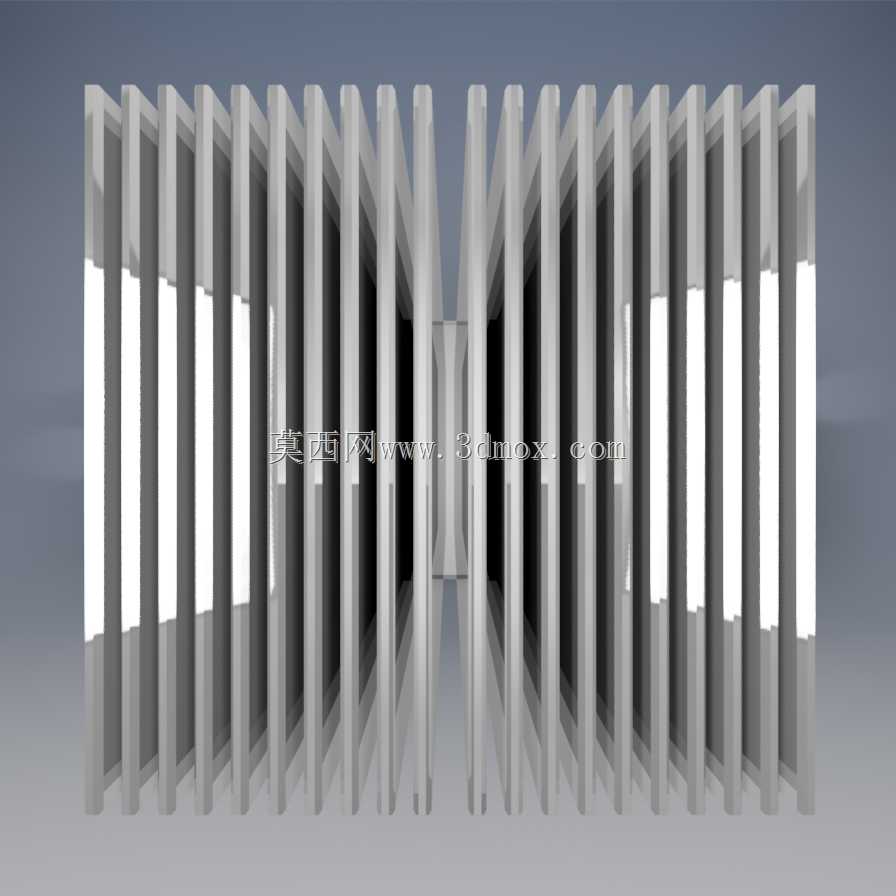

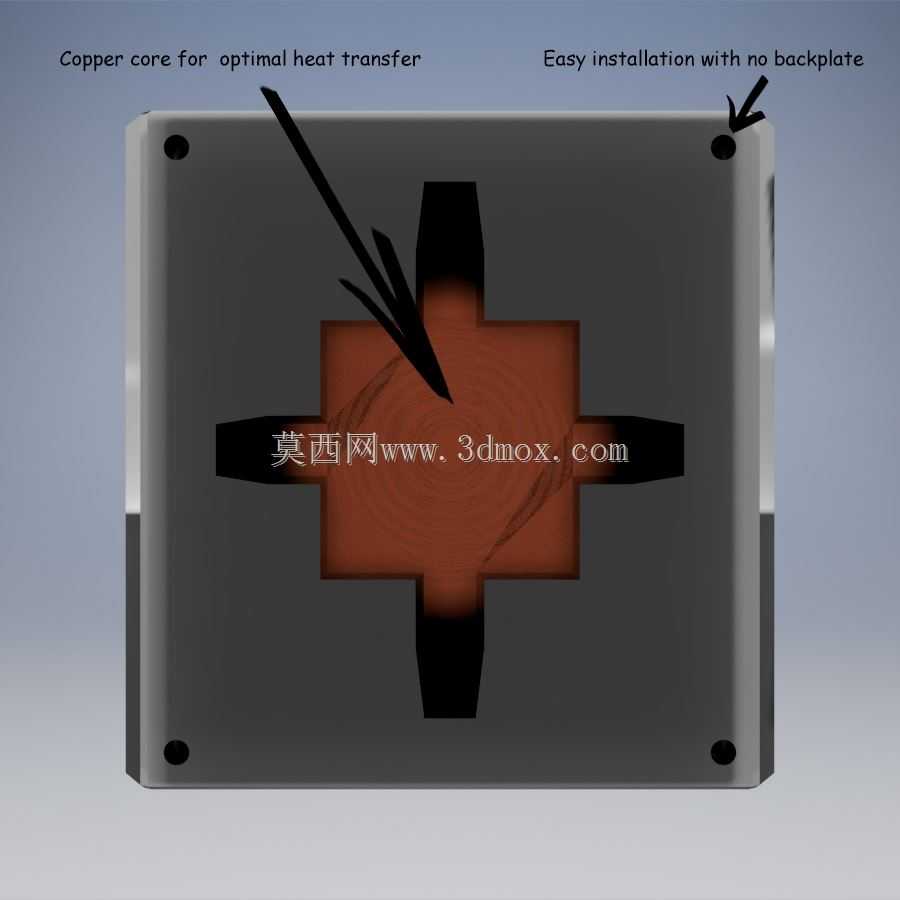

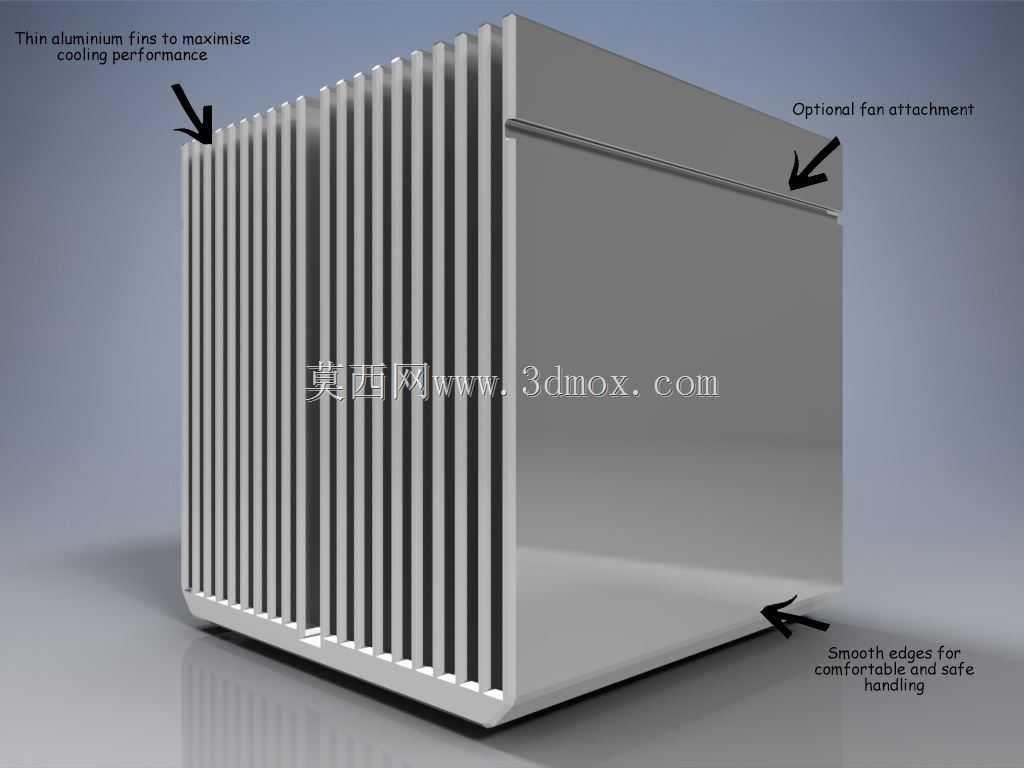

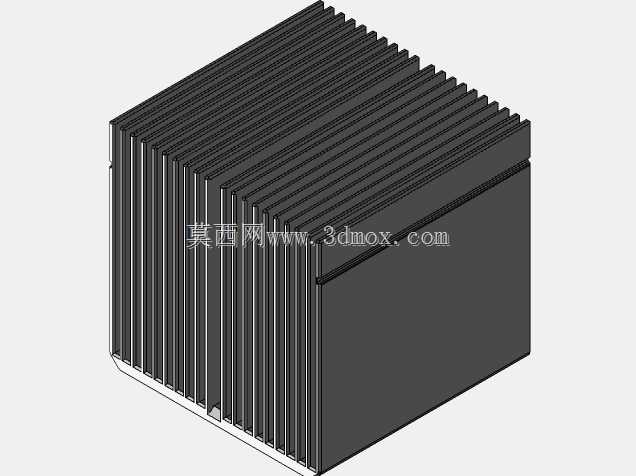

在桌面级计算机、嵌入式工控主机、静音工作站等对运行噪音有严苛要求的应用场景中，被动式CPU冷却结构是兼顾散热效率与静音表现的核心部件，这类结构完全依靠金属热传导与空气自然对流完成热量交换，没有风扇转动带来的振动与噪音，适合对环境声压级有严格限制的办公、音频制作、工业控制等场景使用。这款冷却结构采用铜芯与铝散热鳍片组合的导热方案，底部接触CPU的核心区域采用铜质嵌件，利用铜材更高的导热系数快速将CPU工作产生的集中热量传导至整个散热主体，外围的散热鳍片采用铝合金材质挤压成型，在控制整体重量的同时，通过密集排布的薄型鳍片大幅拓展与空气接触的换热面积，鳍片边缘做了平滑倒角处理，既可以避免安装维护过程中锋利边缘划伤操作人员，也能优化鳍片间的空气流场，减少自然对流过程中的气流阻力，提升换热效率。结构设计上预留了可选风扇的安装位，当应用场景对散热冗余要求更高、或是CPU超频运行发热量提升时，可在鳍片侧面加装标准尺寸的轴流风扇，将被动散热模式切换为主动风冷模式，无需更换整个散热结构即可适配不同热功耗等级的CPU，拓展了结构的适用范围。安装边界方面，底部铜芯区域的平面度控制在较高精度范围，保证与CPU顶盖的紧密贴合，减少接触热阻，整体外形采用方正的立方体结构，鳍片沿单侧方向平行排布，安装时不会与主板周边的内存插槽、供电散热马甲产生空间干涉，适配主流的ATX、MATX板型安装孔位，整体高度控制在常规机箱的CPU散热限高范围内，无需特殊加高机箱即可完成安装。设计过程中重点平衡了散热面积与风道阻力的关系，鳍片间距经过反复校核，既保证足够的换热面积，又避免鳍片过密导致自然对流时空气无法顺利穿过鳍片间隙形成热堆积，底部的铜铝结合界面采用压合工艺处理，保证两种金属紧密接触，避免长期热胀冷缩后出现界面间隙增大热阻的问题，结构整体没有多余的装饰性部件，所有外形特征都服务于导热与散热的功能需求，边角的圆滑处理同时兼顾了安装安全性与气流引导的作用，在无风扇运行状态下，可满足常规热功耗桌面CPU的满载散热需求，保证CPU长时间运行时核心温度处于合理区间，不会因为过热出现降频影响运行稳定性。
