连杆结构有限元仿真分析三维模型

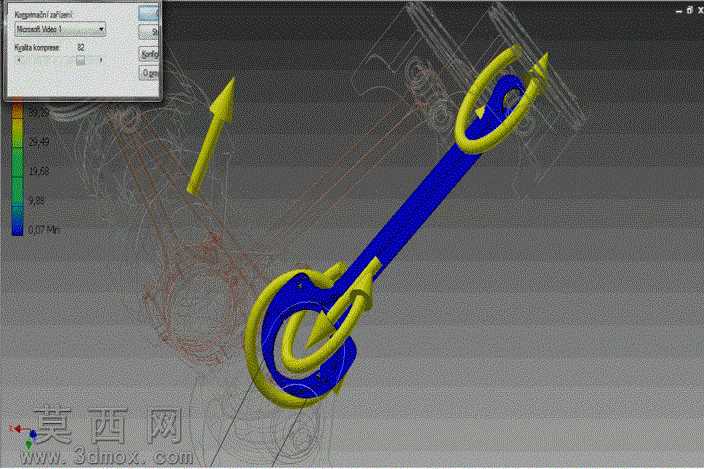

本作品为连杆构件的有限元仿真分析三维模型，建模阶段依托三维参数化设计流程完成，首先对连杆两端环形铰接结构、中间长杆主体进行特征化建模，精准还原两端铰接环的圆弧过渡、杆身与环部衔接处的倒角结构，保证几何模型与实际构件尺寸比例完全一致，避免几何简化带来的仿真误差。建模完成后对模型进行前处理操作，首先完成材料属性赋值，选用合金钢作为构件材料，匹配对应材料的弹性模量、泊松比、屈服强度等力学参数，确保仿真计算的材料本构关系符合实际工程应用场景。随后进行网格划分操作，对应力集中的铰接环内侧、杆身与环部衔接区域进行网格加密处理，杆身主体区域采用适中网格尺寸，在保证计算精度的同时平衡仿真运算效率，避免网格过粗导致的应力结果失真，也避免网格过密带来的不必要算力消耗。仿真边界条件设置阶段，对连杆一端铰接环施加固定约束，模拟实际工况下的铰接固定状态，在另一端铰接环施加对应方向的工作载荷，模拟构件传递动力时的受力状态，同时添加载荷方向标识明确受力指向。求解计算完成后生成可视化应力云图，通过色彩梯度直观展示构件不同区域的应力分布状态，清晰呈现高应力区域的位置与应力数值范围，可直观判断构件在该工况下的应力是否处于材料许用范围内，识别结构薄弱位置。整个模型完整覆盖从几何建模、材料定义、网格划分、边界加载到结果后处理的全流程仿真环节，可用于机械设计教学中的有限元分析案例演示，也可为同类连杆构件的结构优化、强度校核提供参考依据，帮助设计人员快速评估结构受力合理性，减少物理样机测试的成本与周期，通过仿真结果可针对性对高应力区域进行结构加强，对低应力区域进行轻量化优化，实现构件性能与重量的平衡设计。
