工业级USB端口连接组件结构设计

这套USB端口连接组件主要面向工业控制设备、户外检测终端、机载数据采集模块这类对接口防护、连接可靠性有较高要求的应用场景，区别于消费电子类的轻薄USB接口，整套结构做了针对性的加固与密封适配设计。从实际使用场景来看，这类端口常部署在存在轻微振动、粉尘飞溅或是偶有凝露的工业现场，普通消费级USB接口长期使用容易出现引脚脱焊、接口松动、异物进入导致接触不良的问题，这套结构通过基座与安装法兰的分体设计，将接口的受力点从PCB板引脚转移到外部安装结构上，插拔过程中产生的侧向力、拉扯力会先被安装基座吸收，不会直接传导到焊接引脚位置，大幅提升了反复插拔后的连接稳定性。

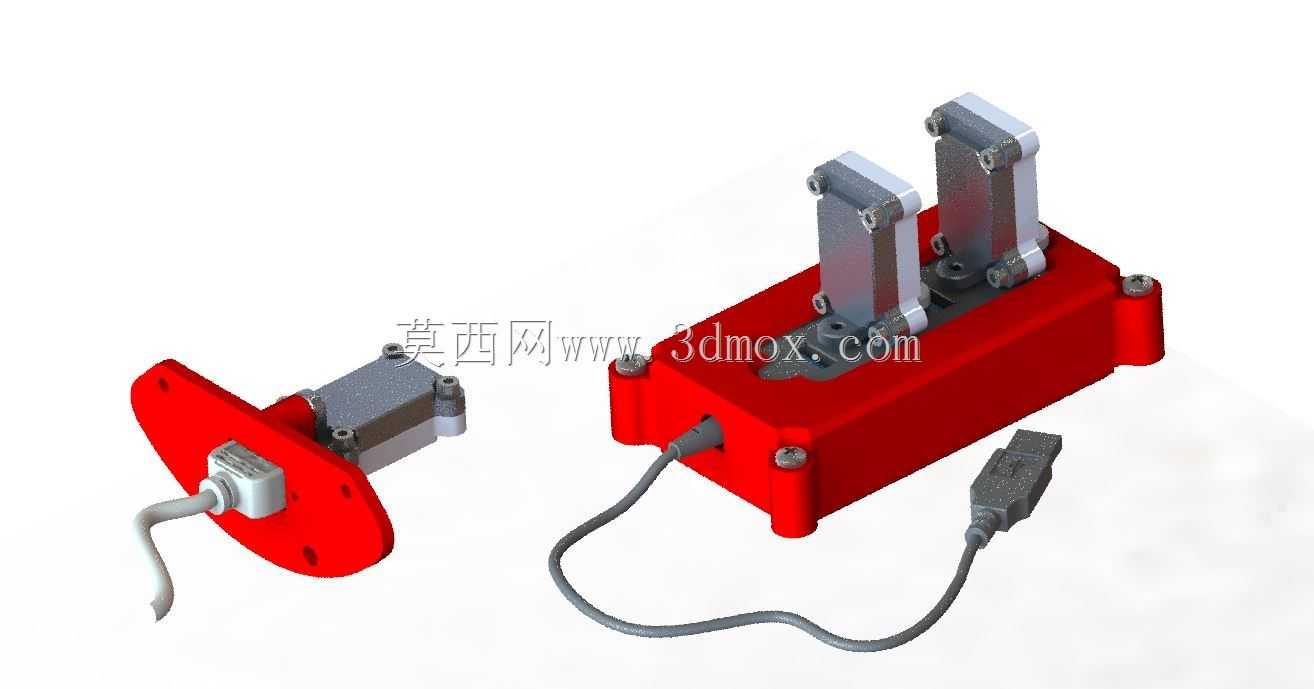

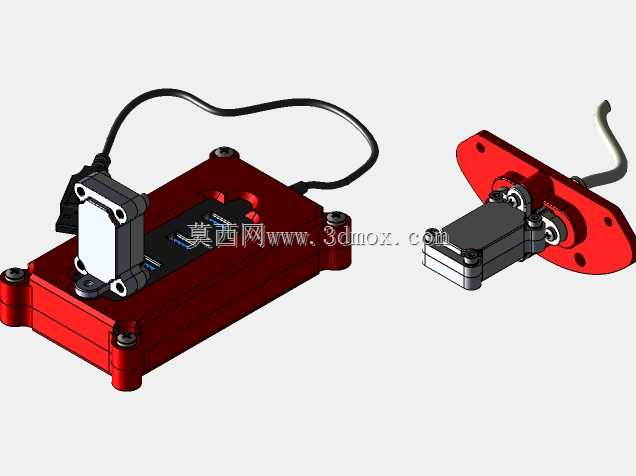

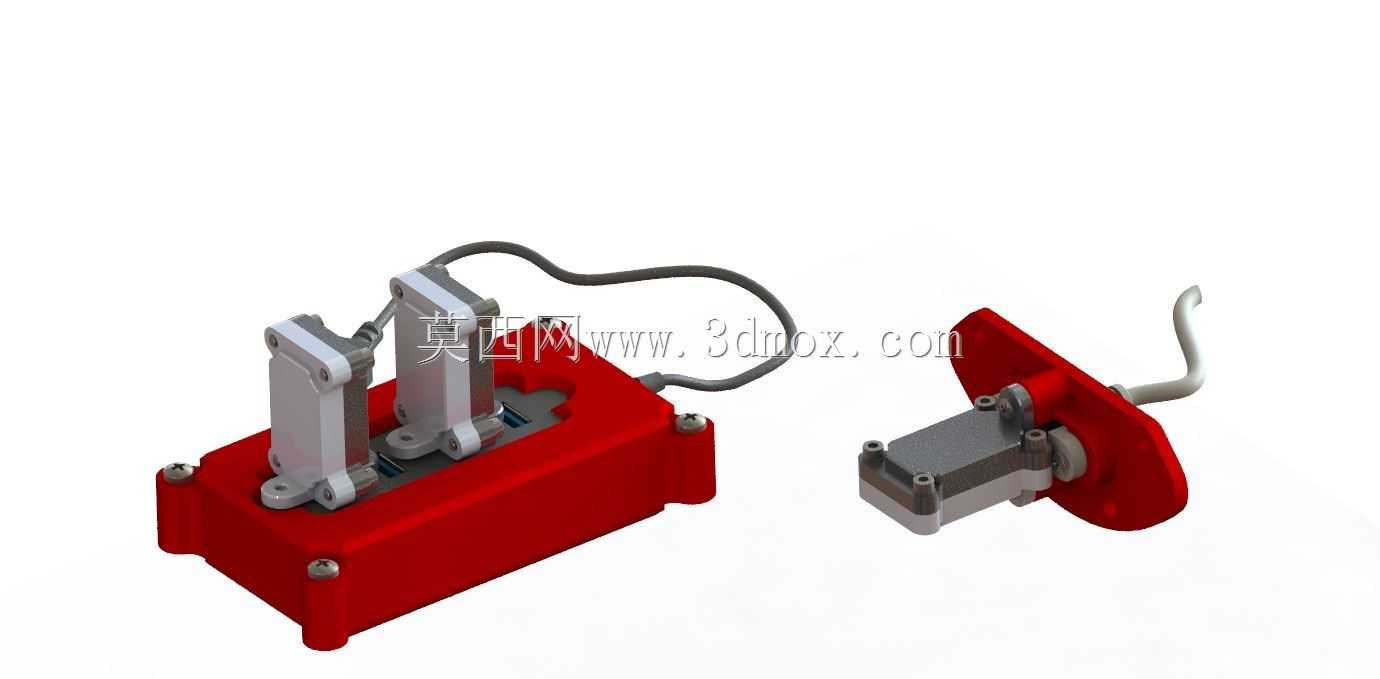

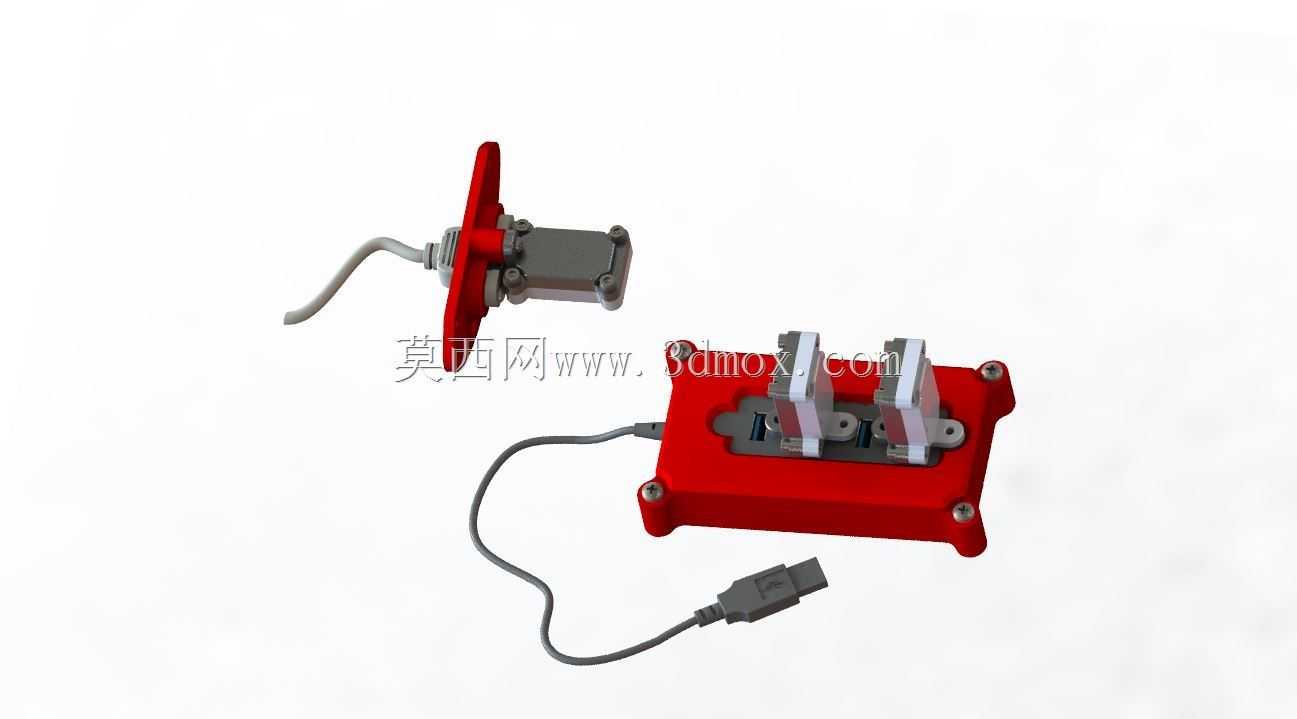

设计思路上，整套组件分为端口固定基座与对插连接端两个部分，固定基座采用红色硬质绝缘壳体作为主体承载结构，内部预留了USB接口模块的安装卡槽，卡槽周边设计了四个对称的螺丝固定柱，接口模块装入后可以通过螺丝完全锁死，避免模块在壳体内窜动；基座底部设计了穿线孔位，内置的连接线缆从孔位穿出后可以通过密封胶圈做压紧密封，既可以固定线缆避免拉扯导致内部接线脱落，也能阻挡粉尘、水汽从穿线位置进入设备内部。对插连接端配套设计了红色安装法兰，法兰上预留了两个对称的安装孔，可以直接通过螺丝固定在设备面板或是舱壁上，法兰与对插模块之间同样设置了缓冲定位结构，插头插入基座端口后，法兰可以和基座端面贴合，形成一圈封闭的配合面，减少外部杂质进入配合间隙的概率。

从安装边界来看，固定基座的整体外形为矩形结构，四个角做了圆弧过渡避免安装时割伤线缆或是操作人员手部，基座的安装孔位间距适配常规工业设备的面板开孔尺寸，不需要额外做定制化开孔改造就能直接替换原有普通USB接口；对插端的法兰尺寸与基座端面尺寸匹配，安装后突出面板的高度控制在合理范围，不会因为突出过多导致过往物件剐蹭到接口造成损坏。内部的导电接触部件采用模块化设计，接触弹片的行程做了优化，插拔时的阻尼感适中，既不会因为插拔力过大导致操作困难，也不会因为阻尼过小导致连接后容易松脱，线缆引出位置做了应力分散结构，线缆反复弯折时不会在根部出现断线问题。整套结构的所有配合面都设计了定位止口，装配时不需要额外做对位调整，顺着止口推入就能完成各部件的定位，降低装配环节的人工对位成本，也能避免装配错位导致的接口配合偏差问题。
