教学演示用国际象棋立体结构设计

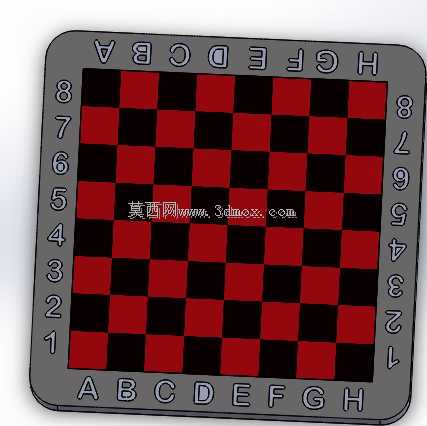

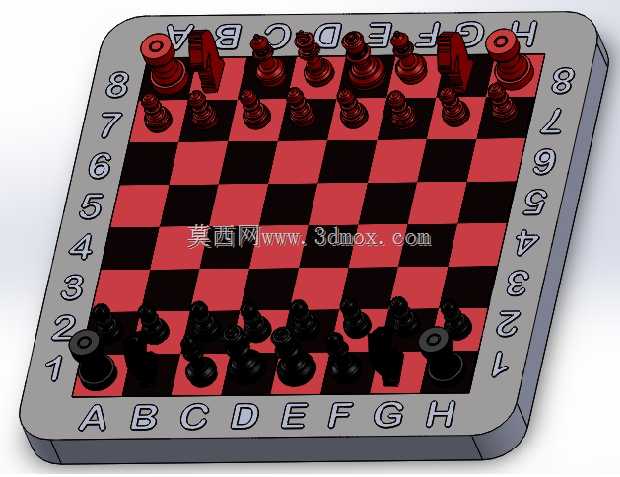

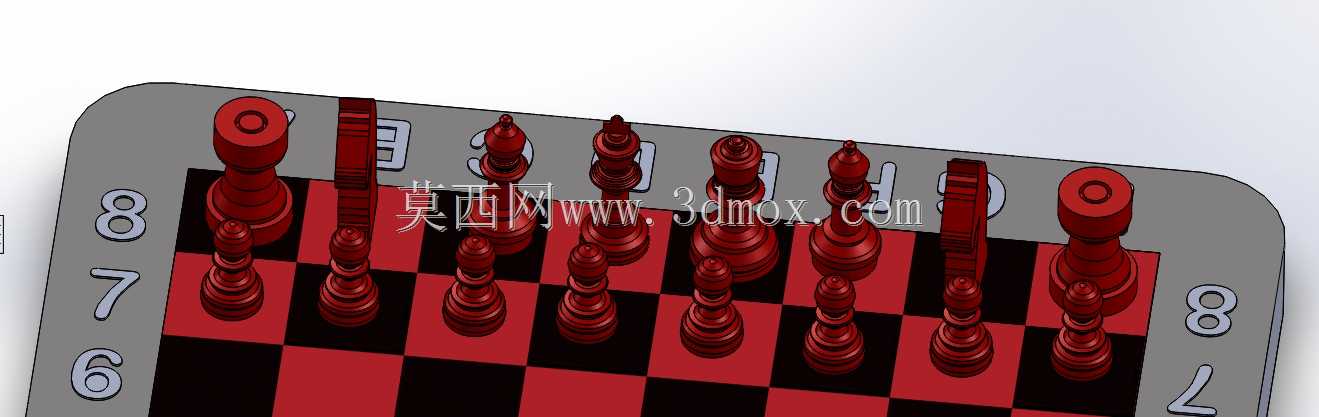

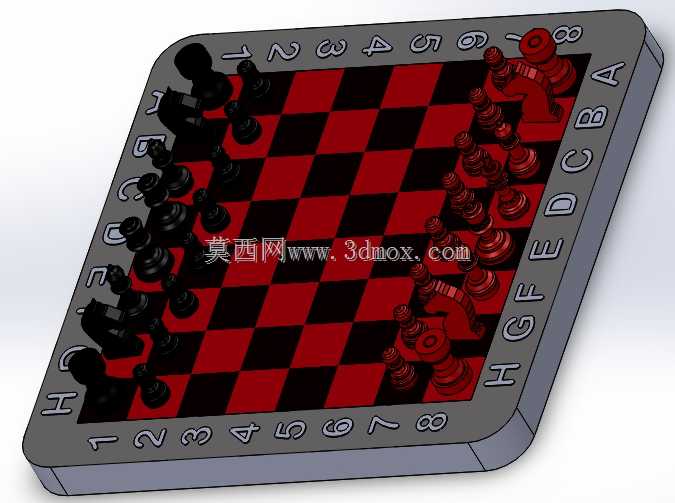

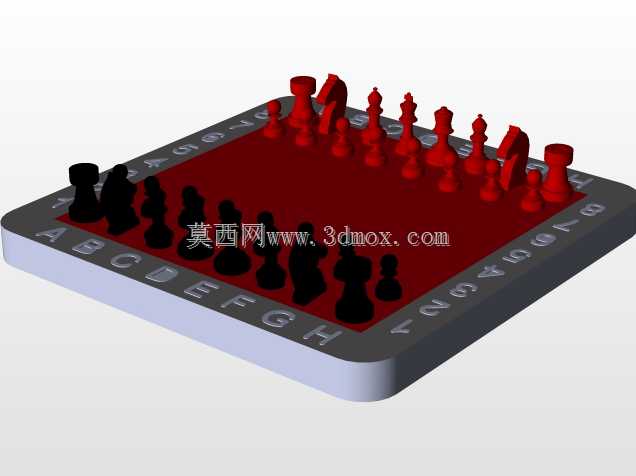

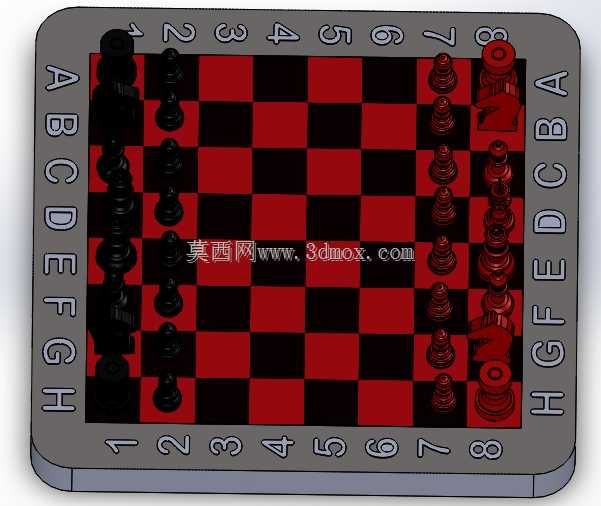

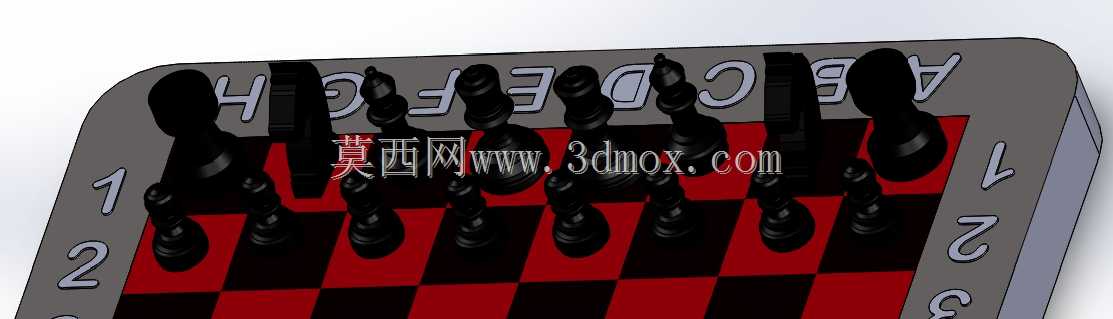

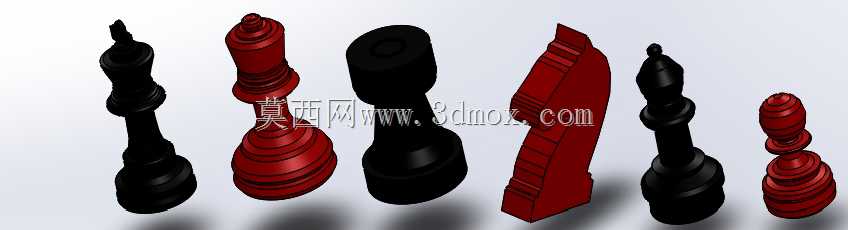

这套国际象棋的三维结构设计，最初的需求场景来自中小学通用技术课堂的实操教学环节，用来替代传统平面教具，让学生能直观理解立体造型的装配逻辑与空间结构关系。整套结构包含棋盘主体与六类共32枚棋子，所有部件的设计都围绕教学场景的使用特性做了适配，没有多余的装饰性结构，每一处造型都服务于实际使用需求。棋子的造型设计参考了标准国际象棋的形制比例，同时针对课堂使用的易损耗特性做了结构优化：所有棋子的底部都做了平整的贴合面，与棋盘格的接触面积控制在合理范围，既保证摆放时的稳定性，不会因为轻微的桌面碰撞发生倾倒，又不会因为接触面积过大导致挪动时产生卡顿。棋子的握持部位做了圆弧过渡处理，没有尖锐棱角，避免学生使用时发生磕碰，不同棋子的高度差按照标准赛事比例做了等比例缩放，保证视觉识别度的同时，适配课堂桌面的摆放空间，不会因为棋子过高遮挡视线。棋盘部分的设计采用了边框与盘面一体化的结构思路，边框上的行列标识做了凸起造型，相比印刷标识更耐磨，适合高频次的课堂使用场景。棋盘的格面采用红黑交替的配色结构，格线的凸起高度控制在0.2mm，既可以通过触觉区分格位，又不会阻碍棋子在盘面的滑动。棋盘的整体外轮廓尺寸适配常规课桌的摆放宽度，边缘做了圆角处理，厚度控制在15mm，拿取时的握持手感适中，不需要额外加装包边结构。从建模逻辑来看，所有棋子都采用回转体基础特征做叠加设计，王、后的顶部造型做了对称结构处理，兵的造型做了简化的锥台叠加，既还原了棋子的识别特征，又降低了后续加工的难度，不管是采用3D打印制作实物教具，还是用于结构建模教学的演示案例，都能直接复用特征参数。棋盘的格位阵列采用参数化设计，格位尺寸可以根据实际使用需求做整体缩放，不需要逐个调整单个格位的参数，边框的标识字符采用草图包覆特征生成，和边框本体是一个整体，不会出现脱落的问题。在安装边界的考量上，整套结构不需要额外的连接件，棋子与棋盘为独立分离结构，棋盘本身为一体化成型件，不需要后续的装配工序，存放时可以直接叠放，叠放间隙控制在2mm，不会因为贴合过紧导致拿取困难，也不会因为间隙过大占用过多的收纳空间。针对教学场景的使用需求，所有部件的壁厚都做了均匀化处理，最小壁厚不小于2mm，保证结构强度的同时，不会出现打印或者注塑加工时的壁厚不均导致的变形问题，棋子的重心都控制在整体高度的三分之一以下，进一步提升摆放稳定性，即使是低年级学生使用，也不容易碰倒棋子影响教学进度。
