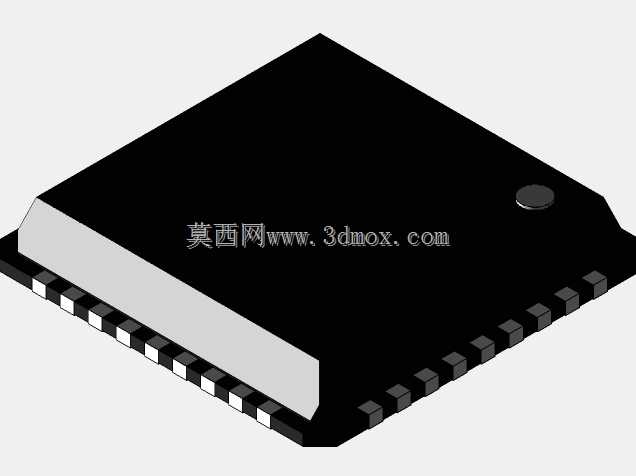

QFN-36封装USB2514B-AEZC芯片三维结构

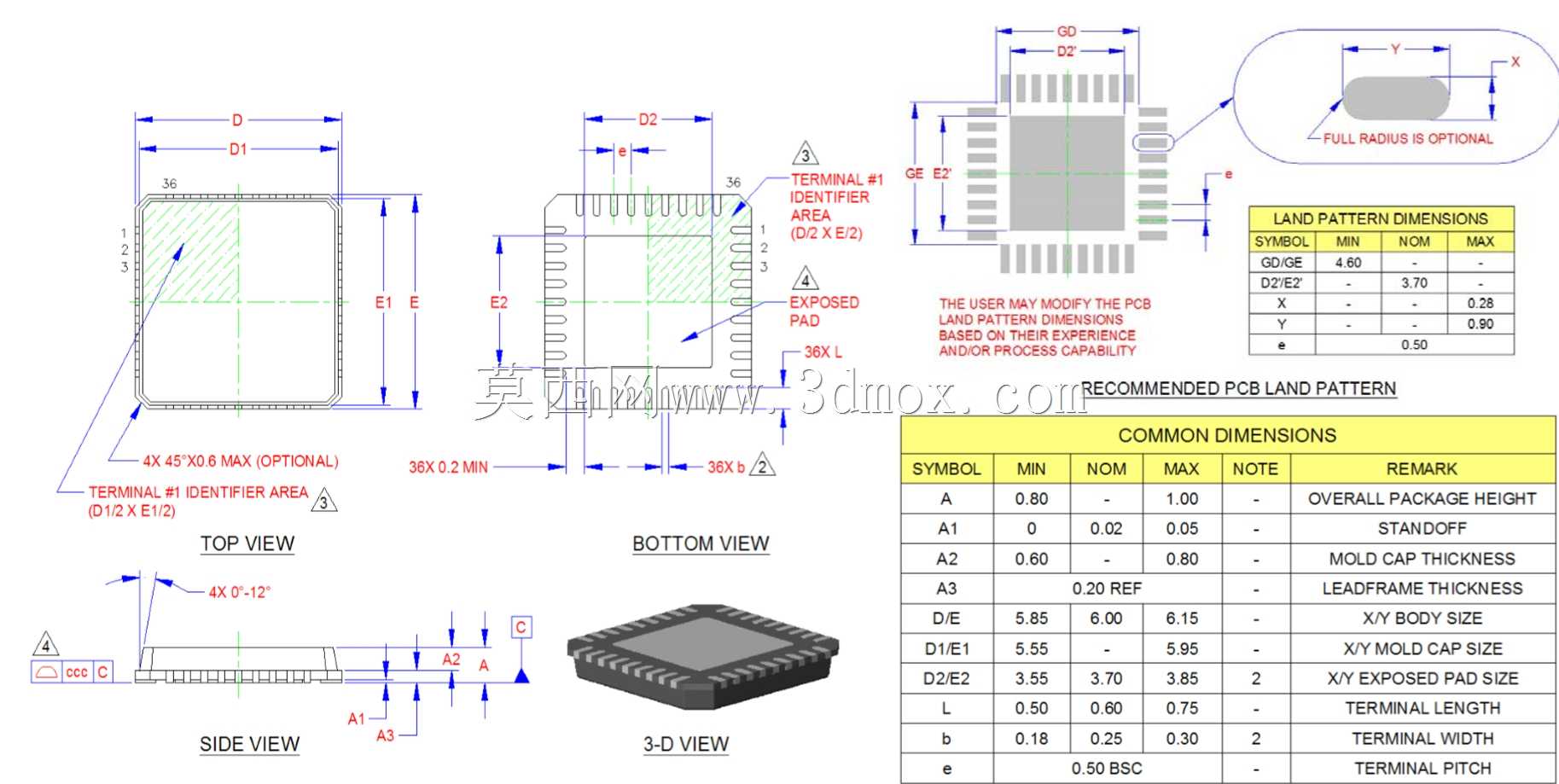

在消费电子、工业控制板卡的PCB布局布线工作中，QFN封装芯片的三维模型是结构干涉校验、焊盘钢网设计、组装工艺验证环节不可或缺的参考依据，本次呈现的QFN-36封装对应USB2514B-AEZC集线器控制芯片，广泛应用于USB扩展坞、工控机外设接口扩展、嵌入式设备USB端口拓展场景中，承担USB2.0信号的集线转发、端口电源管理功能。从设计逻辑来看，该封装采用方形扁平无引脚设计，底部设置大面积裸露散热焊盘，能够在芯片满负荷运行时将核心热量直接传导至PCB铜皮，相比传统SOP封装热阻降低40%以上，适配小空间内高集成度电路的散热需求。外形尺寸层面，该封装本体XY方向标称尺寸为6mm×6mm，公差控制在±0.15mm范围内，整体封装高度标称值1mm，最大不超过1.05mm，能够满足薄型消费电子产品的内部堆叠高度限制，不会和外壳、屏蔽罩等结构件产生干涉。引脚分布采用四边均匀排布设计，单侧边共9个信号引脚，引脚宽度标称值0.25mm，引脚间距0.5mm，底部中心散热焊盘尺寸为3.7mm×3.7mm，设计时需要注意引脚焊盘与散热焊盘之间的阻焊桥宽度不小于0.1mm，避免回流焊过程中出现连锡短路问题。安装边界设计上，PCB对应焊盘的推荐尺寸比引脚标称尺寸单边大0.05mm，钢网开口针对散热焊盘采用网格分割设计，防止焊锡过量导致芯片浮高，同时在封装本体周边预留0.3mm以上的器件禁布区，满足AOI检测、返修拆焊的操作空间要求。从三维建模的细节还原来看，模型完整复现了封装本体的塑封纹理、引脚金属切面、散热焊盘的表面处理特征，同时标注了所有关键尺寸公差带，结构工程师在进行整机堆叠设计时，可以直接调用该模型校验芯片周边的电容、电阻等分立器件的布局合理性，避免出现组装阶段才发现的结构干涉问题；硬件工程师也可以参考该模型的尺寸参数，优化PCB焊盘设计，提升SMT贴片的一次良率，减少虚焊、连锡等工艺缺陷。该封装的引脚共面度公差控制在0.08mm以内，能够适配常规无铅回流焊的工艺曲线，不需要额外调整炉温参数，适配绝大多数SMT生产线的加工能力。
